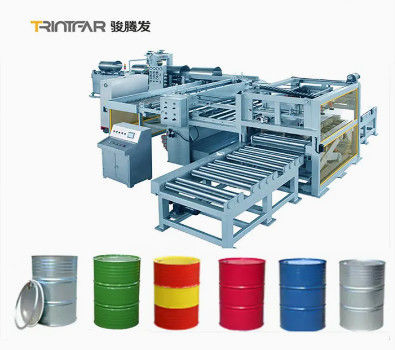

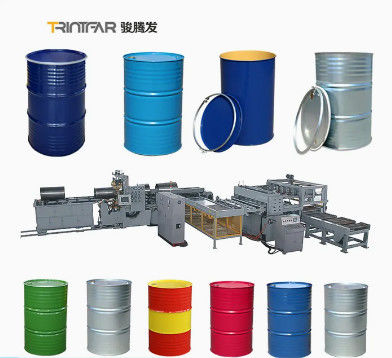

Çelik Davul Üretim Hattı

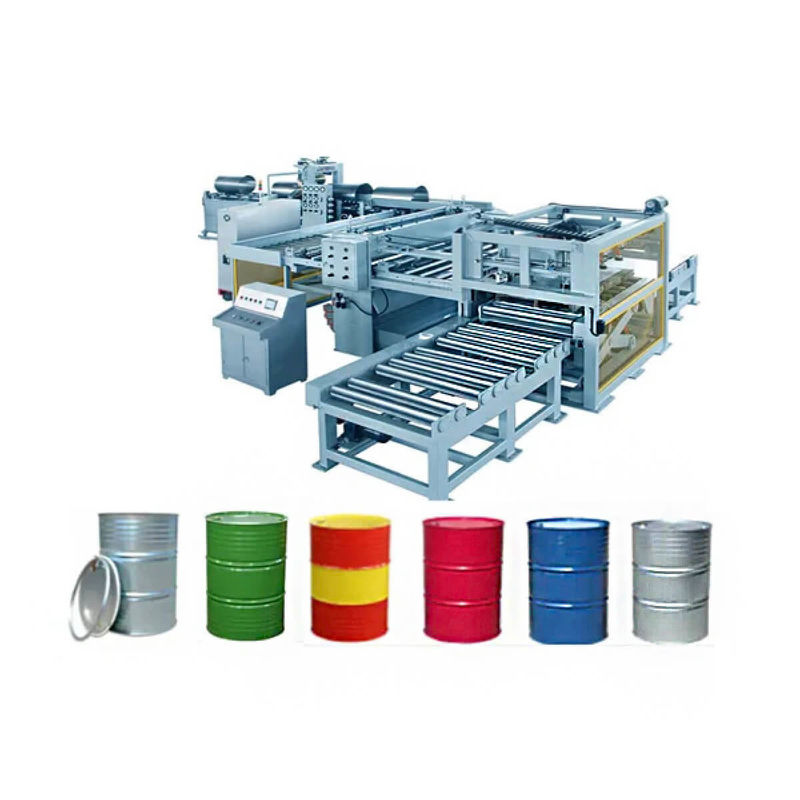

Büyük resim : Çelik Davul Üretim Hattı

Ürün ayrıntıları:

Place of Origin:	China
Marka adı:	Trintfar
Sertifika:	CE

Ödeme & teslimat koşulları:

Minimum Order Quantity:	1
Fiyat:	10000~80000
Packaging Details:	Wooden brackets/wooden cases
Delivery Time:	90~120
Payment Terms:	L/C, D/A, D/P, T/T

İletişim

Çelik Davul Üretim Hattı

Açıklama

Customization:	Available	Control:	Automatic
Welding Way:	Seam Welding	Weight:	70000-130000kg,15-50 Tons
Voltage:	220V/380V/440v

İş akışı

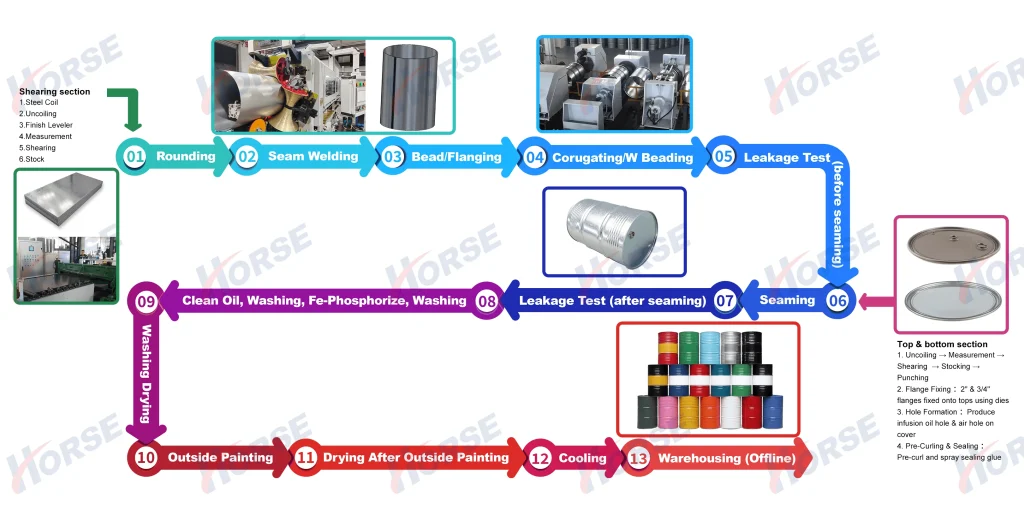

İş Akışı:Yuvarlama → Dikiş Kaynağı → Boncuk/Flanşı → Corugating/W Boncuklama → Sızıntı Testi (Dikişten Önce) → Dikiş → Sızıntı testi (dikişten sonra) → Temiz yağ, yıkama, yıkama, yıkama kurutma → Dış boyama → Dış boyama dış resimden sonra kurutma → soğutma →

Ana ekipmanlar

Çelik davul gövde üretim makineleri

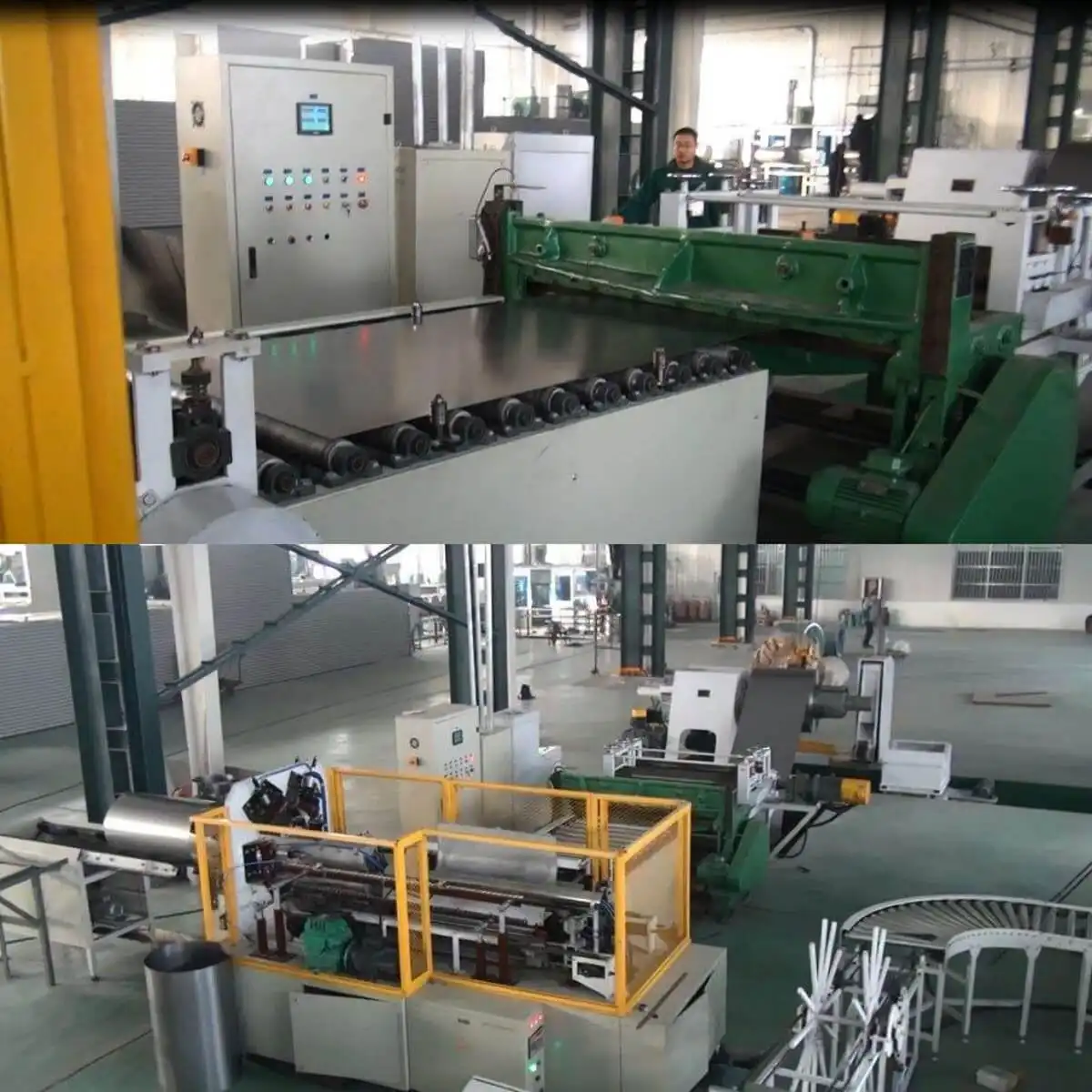

Drum Vücut Çelik Sayfası Üretim Makinesi

Bobin arabası: 3'ü 1 arada motor sürücü, hidrolik yukarı/aşağı

Untoil Birimi: Hidrolik tahrik, güç dönüşü yok, bobin çapı ф508 -610mm, maksimum yük: 15 ton

7-Roller Leveer: 7 silindir, motor hızı frekansa göre ayarlanabilir

Ölçüm tesisi: Japonya yapımı AC servis motoru ile uzunluk hassasiyeti

Sayfa kesme makinesi: 3*1500mm, plc kontrollü

Taşıyıcı: Kesme tabakalarını otomatik kaynakçıya iletin

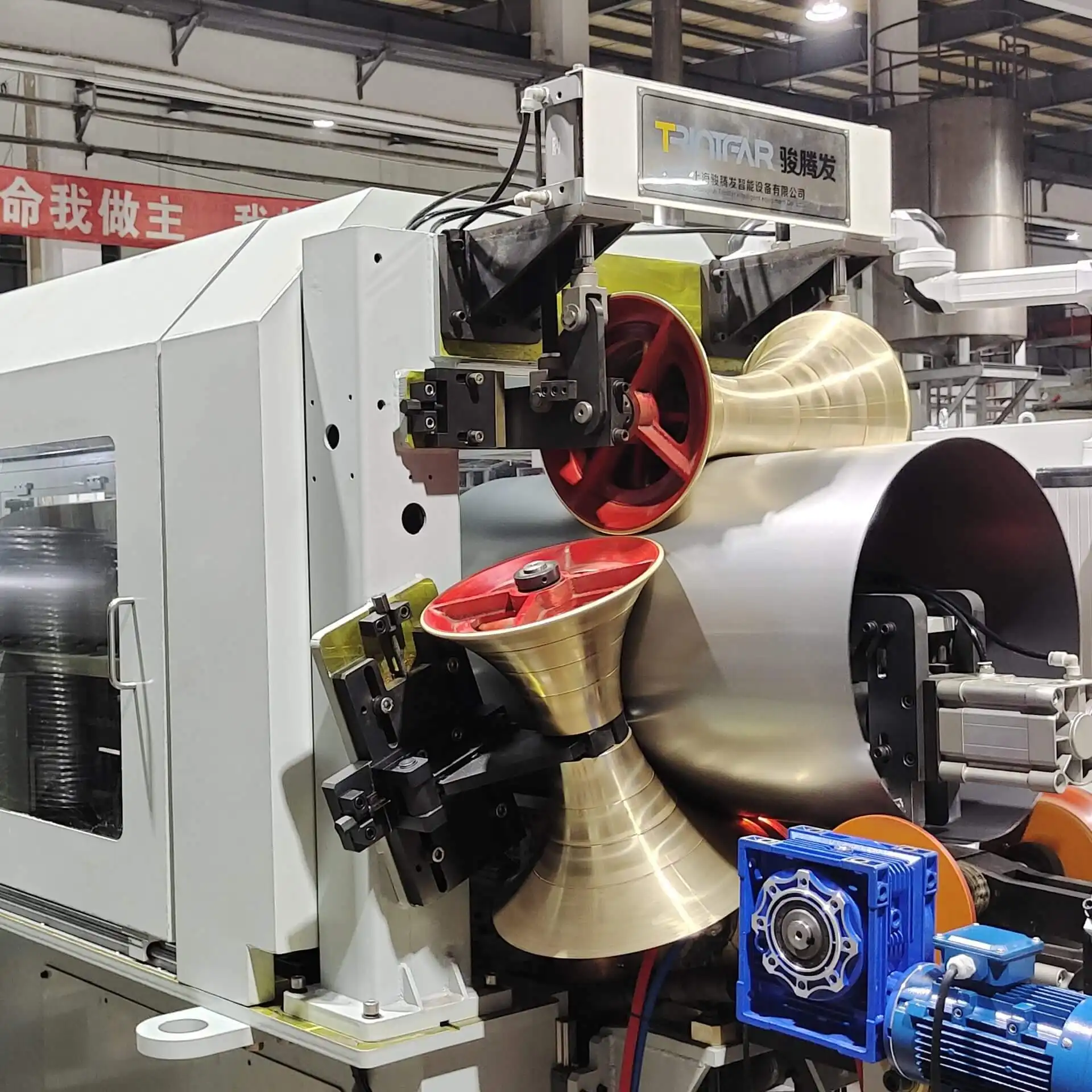

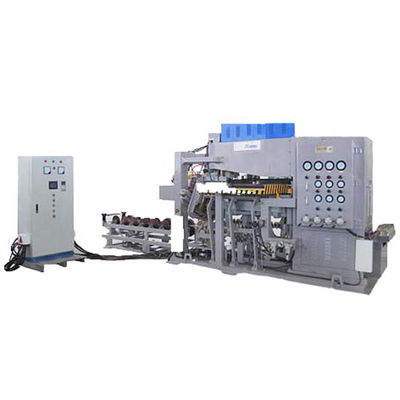

Davul gövdesi otomatik kaynak makinesi

Üst üste binme kontrolü: Kılavuz çubuk konumları davul; Z-Bar, çıkarılabilir aşınma şeritleri ve hassas kaynak tekerleği kontağı için profilli bir burun yoluyla kolay bakım ile 2 mm örtüşmesini sağlar.

Saat cam ruloları: Sensörlerle “Hedef Post” çerçevesine monte edilmiş, kademeli boyutlandırma, tutarlı örtüşme ve en aza indirilmiş yüzey işaretlemesi sağlayarak; Alt Rulolar Bakım için pivot, üst rulo pnömatik silindirlerle boyut toleransı için ayarlar.

Kaynak kafaları: Sabit hız için şanzıman ve pnömatik basınçlı inverter kontrollü AC motoru dikin; Hatta aşınma için çapraz endekslenmiş, otomatik olarak yıpranmış ve kapalı kalma süresini azaltmak için manuel veya yarı otomatik olarak kesilebilir.

Kaynak Baş Silindir Slaytı: Pnömatik silindirli hafif alaşım koçuna monte edilmiş alt kaynak başlığı ve kaynak başlangıcındaki reaksiyonları stabilize etmek ve reaksiyonları söndürmek için körük yayına monte edilir.

Kaynak kontrolü: Enerji tasarruflu üç fazlı AC, LCD ekran ile kontrol.

Transformatör: SP 350KVA.

Planlama Ruloları: İsteğe bağlı.

Flanş makinesi

Daha yüksek verimlilik flanşı oluşumu. Soğuk yuvarlanan çelik, PLC kontrollü, hidrolik tahrik için uygundur. Birim Güç: 22kW.

Boncuk makinesi

12 mm ayarlanabilir boncuk oluşturacak 8 eğim kalıpları dışa doğru hareket eder. PLC kontrollü, hidrolik tahrik, birim güç: 15kw.

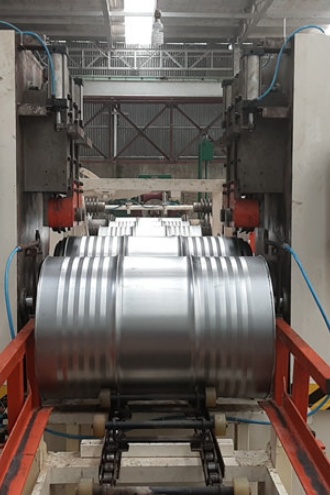

Oluklama makinesi

Daha yüksek verimlilik flanşı oluşumu. Soğuk yuvarlanan çelik, PLC kontrollü, hidrolik tahrik için uygundur. Birim Güç: 22kW.

Dikiş makinesi

Otomatik yük pres ve dikiş kaynağı. Çift motorlar ve ana şaftlar. Kam mekanizması rulo tekerlekleri, ayarlanması kolay, plc kontrollü. Birim Güç: 41kW.

Çelik Davul Alt ve Üst Kapak Üretim Makineleri

Çıkarma Düzleştirme ve Kesme Makineleri

Çıkarma Makinesi:

Sayfa genişliği: 600-1320mm
Kalınlık: 0.6-1.4mm
Üretim kapasitesi: 15 kesim/dk
Maksimum kesme hızı: 50-60m/dakika

Yedi Silindir Boyutlandırma Makinesi:

Düzleştirme Hassasiyeti: ≤1.5mm/m²

Makas:

Kesme kalınlığı: ≤3mm
Kesme genişliği: ≤1500mm

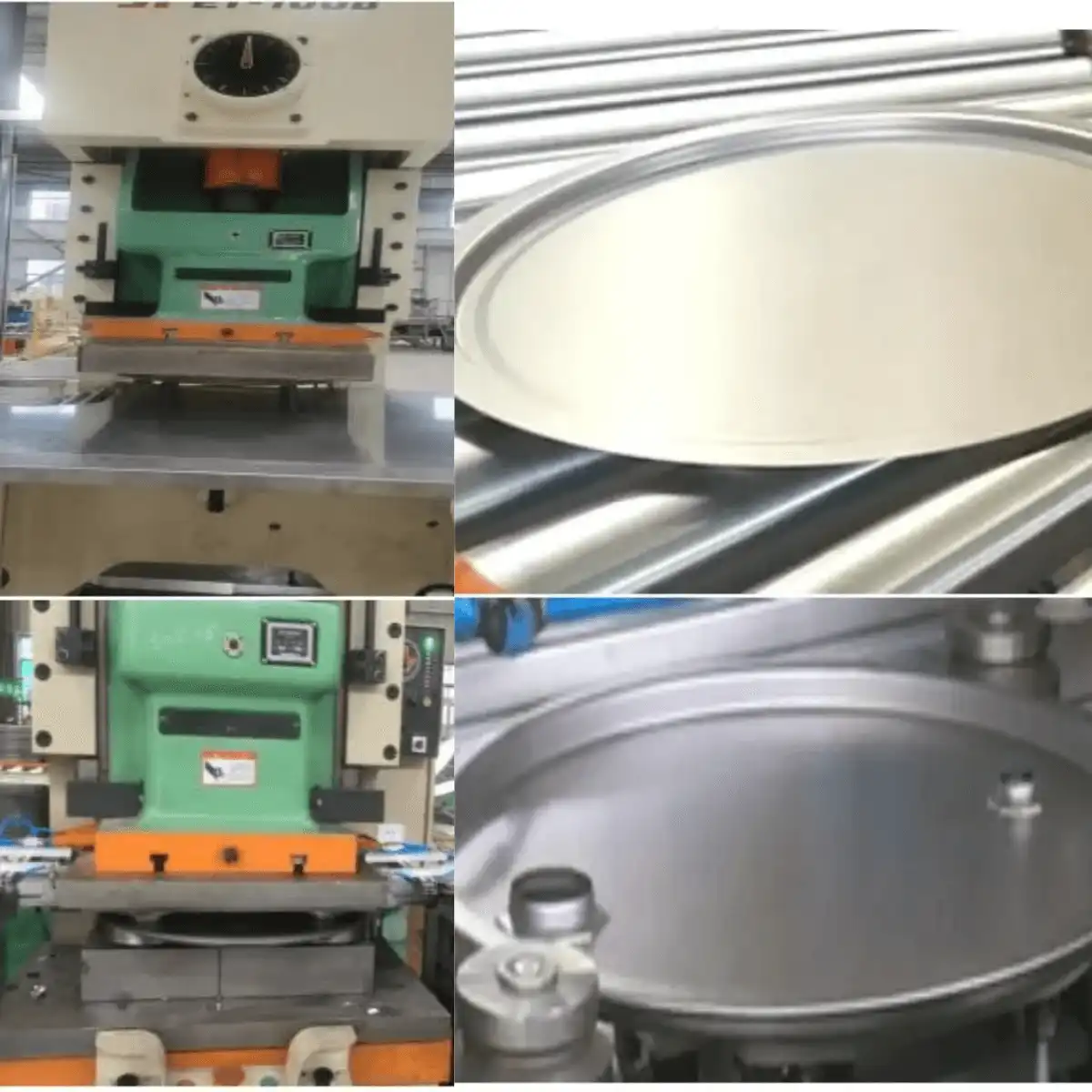

Kapak Presleme Makinesi

Kapak Presleme Makinesi (160 ton pres)

İşlev:160 tonluk iki yumruk pres kullanarak kapağı ve tabanı oluşturur.

Çift kilitleme presleme makinesi (63 tonluk pres)

İşlev:Normal davul deliği delme ve kilitleme için kullanılır.

Otomasyon:Yükleme ve boşaltma tamamen otomatiktir.

Birim Gücü:15kw

Ön kıvırma ve sprey sızdırmazlık tutkal makinesi

Otomatik paletleme makinesi

Sprey boyama makineleri

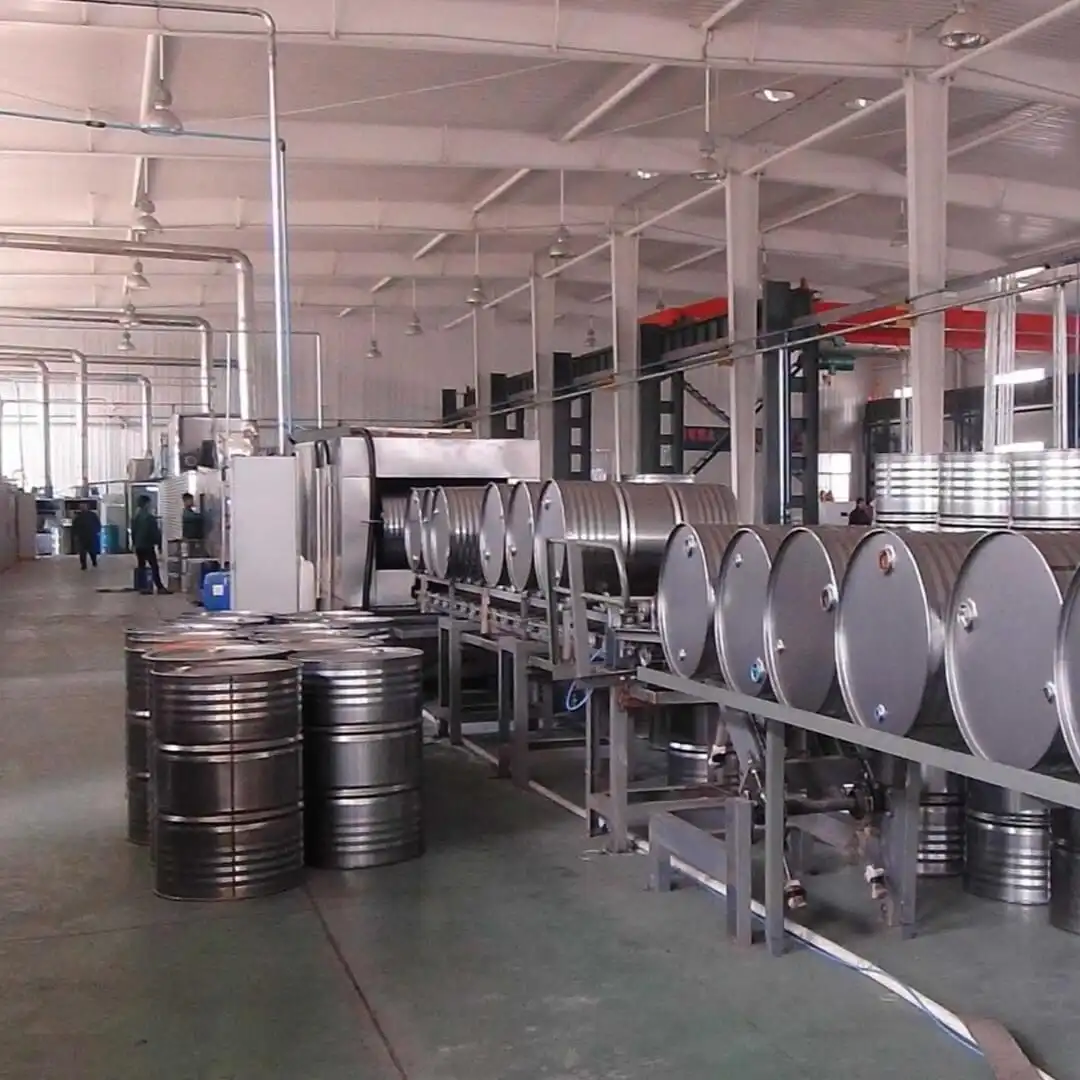

Yıkama hattı

Davullar temizlenir ve boya taşıma zincirine yerleştirilir, yataydan dikeylere geçer.
Yıkama Taşıma Uzunluğu:55 m
Kurutma Kanalı:L28m; W1.5m; H1.7m

Boyama ekipmanı

Üç renkli resim:

İç: Su geçirmez boya

Dış: Asit Alkol Manyetik Boya

Boyut: L4.8m; W4M; H2.4m

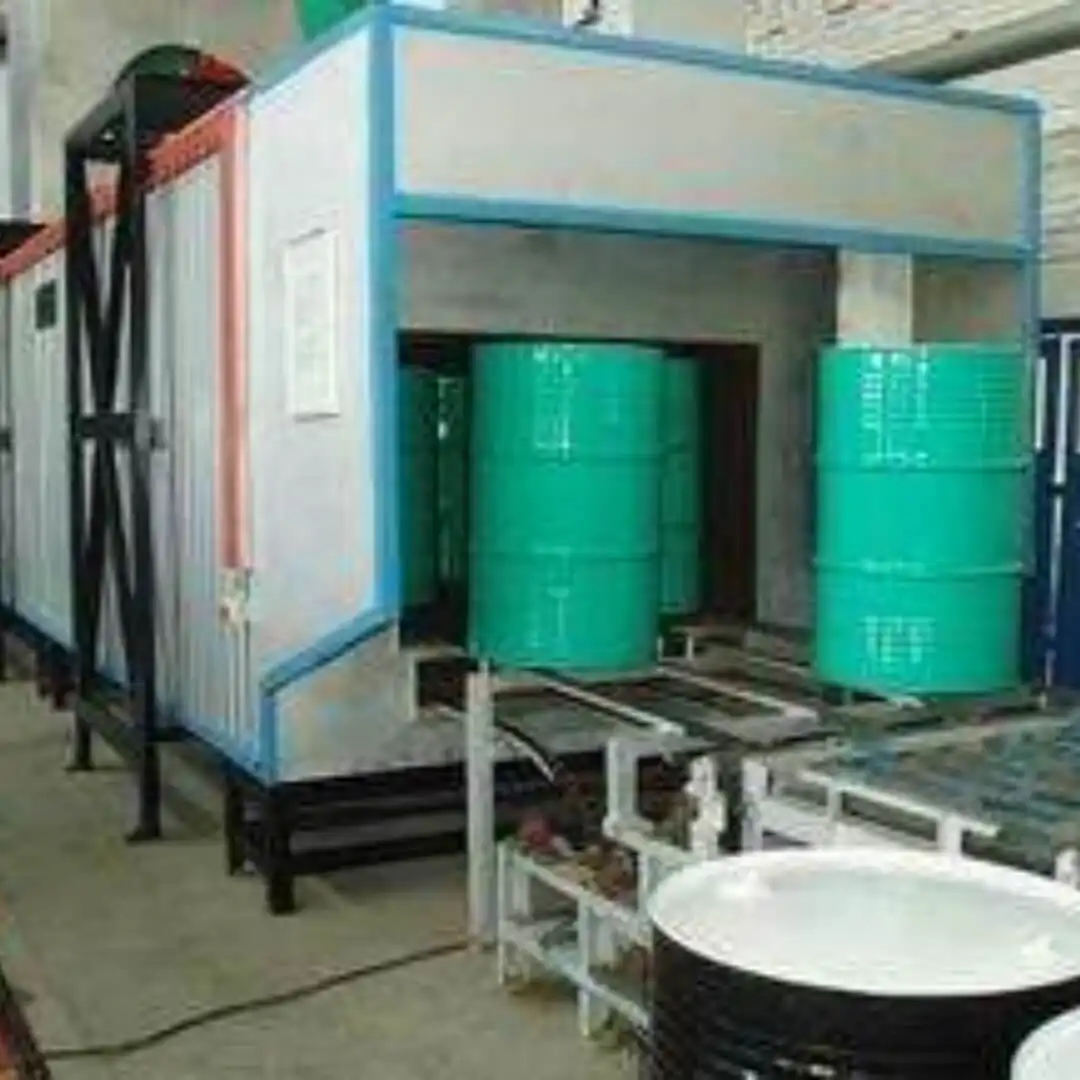

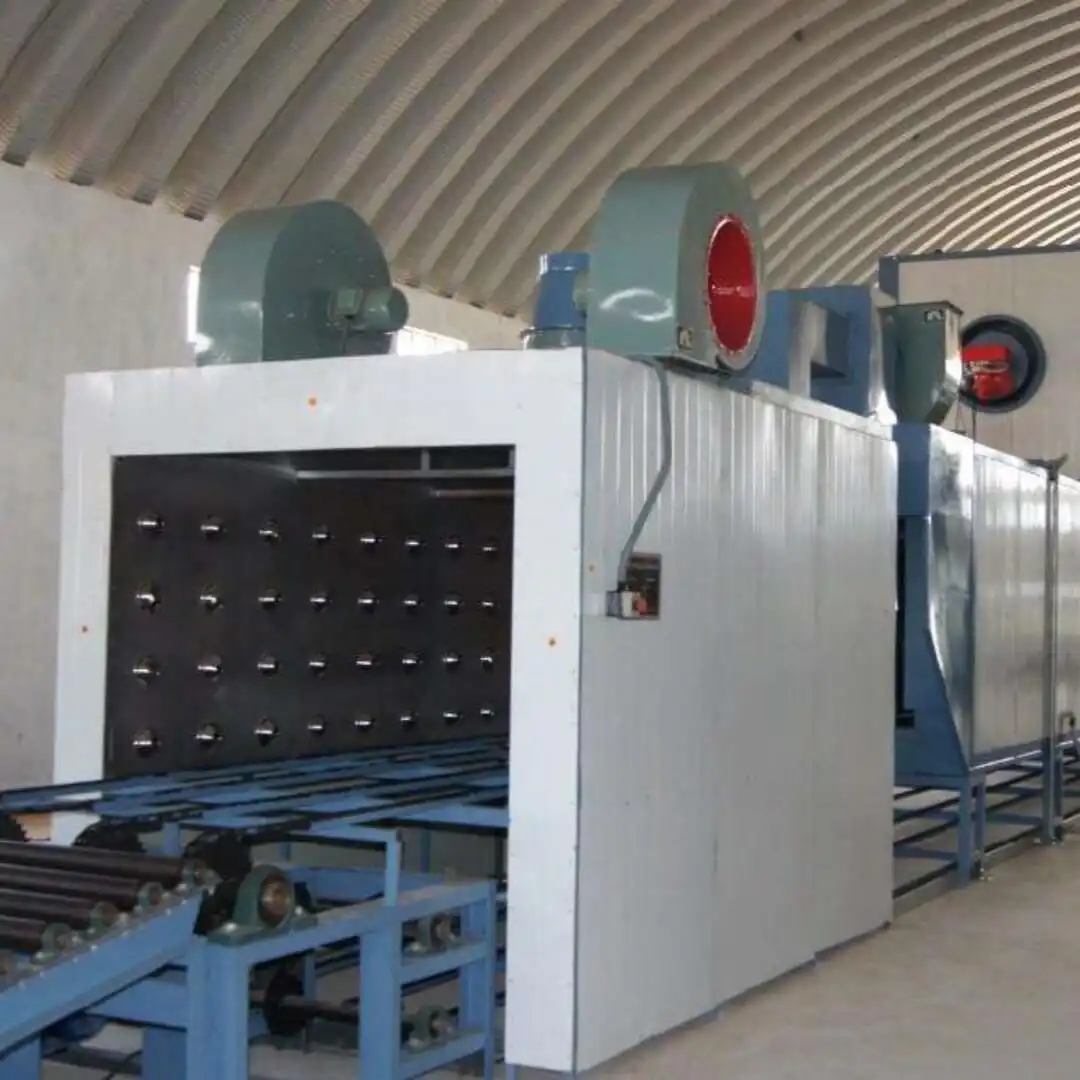

Kurutma ekipmanı

3 sıralı dikey kurutma
Sıcaklık Kontrol Aralığı:Oda sıcaklığı 200 ° C'ye, ayarlanabilir
Sıcaklık kontrolü doğruluğu:± 5 ° C
Boyut:L36m; W2.6m; H2.1m

Soğutma ekipmanı

İşlev: Pişirildikten sonra lake yüzeyi sertleştirin
Güç: 6.6 kW

Sızıntı testi makineleri

Yatay tip testi, hava pres 0.03MPA. PLC tarafından kontrol edildi, basınçlı hava sürüşü.

Diğer bilgiler

Ürün detayları

Çelik Davul Üretim Hattı Düzen Diyagramı

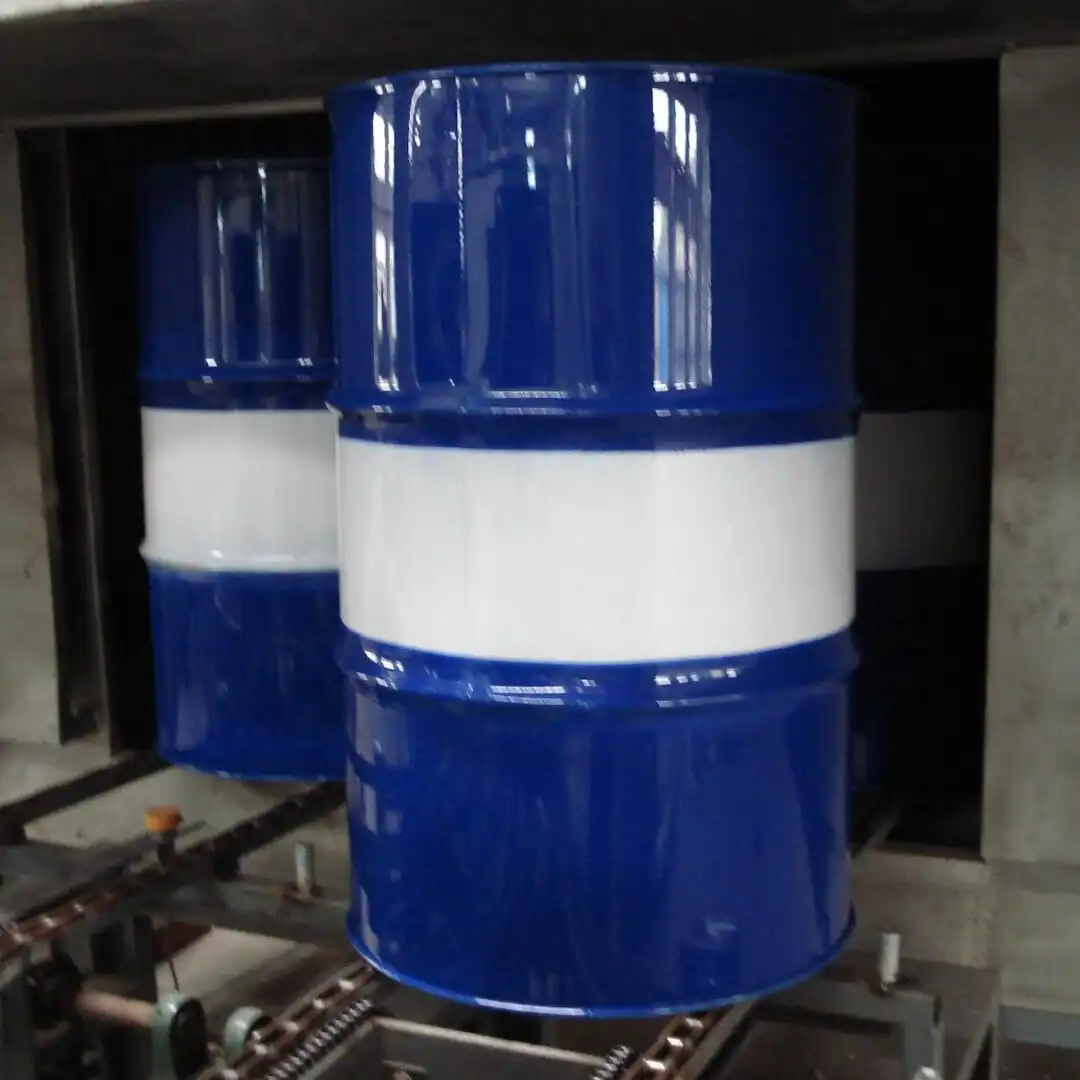

Üretim Sonuçları

Kaynak yöntemi:

Bu ekipman, silindirik silindirler şeklinde elektrotlar bulunan bir rulo dikiş kaynak yöntemi kullanır. Elektrotun genişliği, çelik plakanın üst üste binen bölümünden daha büyüktür ve eklemin kalınlığı üzerinde kontrol sağlar. Kaynak işlemi sırasında daha yüksek bir elektrot basıncı ve sürekli kaynak akımı uygulanır. Elektrot basıncı, kaynak akımı ve kaynak süresi gibi kaynak parametrelerini kontrol ederek kararlı kaynak kalitesi elde edilebilir. Makine, 516 mm (konik davullar için) ile 571.5mm arasında değişen metal davulların uzunlamasına dikişleri üzerinde dikiş kaynak işlemini gerçekleştirebilir.

Ekipman Yapılandırma Listesi

Davul üretim hattını bitirir
Sn.	Model No.	İsim	Birim	Miktar	Not
1	ST2311.00B	Up bob	ayarlamak	1	Hidrolik sürücü
2	STK2010.01.00C	Doyurma ünitesi	Ayarlamak	1	Hidrolik tahrik ； Motor hızının frekans kontrolü
3	STK1213100	9 Silindirler Level ve Ölçüm Tesisi	Ayarlamak	1	Servo Kontrolü
4	ST1319.00	Leveler'den Prest Machine Hurda Sac Kesme Makinesi	Ayarlamak	1
5	JD21-160	Kapak Presleme Makinesi	Ayarlamak	2	160 ton
6	MJ571.5	Kapak ve alt için kalıp	Ayarlamak	2
7	ST1318.00	Ön bobin ve spry yapıştırıcı makinesine kapak için konveyör	Ayarlamak	2	Konveyör ve istifleme ekleyin
8	Yjx200900	ön bobin ve spry yapıştırıcı makinesi	Ayarlamak	2	PLC kontrolü;
9	ST-1001	Davul kapakları için otomatik istifleme	Ayarlamak	2
10	S11-2000	Hurda sac kesme makinesi	Ayarlamak	1	3*2000mm
11	KJKZ2011.00	Elektrik kontrol kutusu	Ayarlamak	1
12	KJ2011.02.00	Hidrolik istasyon	Ayarlamak	1

Otomatik Delme 2 ′ & 3/4 ′ Delik ve Kilitleme 2 ′ ve 3/4 ′ Kapanış
Sn.	İsim	Birim	Miktar
1	Derin Boğaz Gücü 63 Ton Press	Ayarlamak	2
2	Çift presleme kalıbı	Ayarlamak	1
3	Çift kilitleme kalıbı	Ayarlamak	1
4	Kapak için Otomatik Taşıma Hattı	Ayarlamak	1
5	Elektrik kontrol sistemi	Ayarlamak	1

Uzunluk çizgisine kesin (davul gövdesi için)
Sn.	Model No.	İsim	Birim	Miktar	Not
1	ST2311.00B	Up bob	ayarlamak	1	Hidrolik sürücü
2	STK2010.01.00C	Unite Unite	Ayarlamak	1	Hidrolik sürücü
3	STK1213100	9 Silindirler Level Makinesi	Ayarlamak	1	Frekans ayar hızı
4	STK1213200	Ölçüm tesisi	Ayarlamak	1	Servo Motoru
5	Q11-1500	Sac makine	Ayarlamak	1	3*1500mm
6	KJKZ2011	Elektrik kontrol kutusu	Ayarlamak	1
7	KJ2011.02.00	Hidrolik istasyon	Ayarlamak	1

Çelik davul gövde üretim hattı
Sn.	Model No.	İsim	Birim	Miktar	Not
1	KJJQ.00	Taşıyıcı			Kesme çizgisi
2	FHJ-250-2	Otomatik makine	Ayarlamak	1	Üç fazlı orta frekans invertör
3	YP-Line201	Kaynak hattı haddeleme sıkıştırma ve demir dilini kesin	Ayarlamak	2
4	STG2201.00	Ekstrüzyon flanş makinesi	Ayarlamak	1	Çok Çalışma Adımlı Zincir ve Elektrik Kontrol Hidrolik Kontrolü içerir
5	STG2203.00	Boncuk makinesi	Ayarlamak	1	Çok Çalışma Adımlı Zincir ve Elektrik Kontrol Hidrolik Kontrolü içerir
6	STG2202. 00	Oluklama makinesi	Ayarlamak	1	Çok Çalışma Adımlı Zincir ve Elektrik Kontrol Hidrolik Kontrolü içerir
7	STG1005.00	Kaynak Hattı Sızıntısı Test Makinesi	Ayarlamak	1	Çok Çalışma Adımlı Zincir ve Elektrik Kontrol Hidrolik Kontrolü içerir
8	ST2204.05.00	Davul uçları için otomatik besleme	Ayarlamak	1	Çok çalışma aşamalı zincir ve elektrik kontrolü içerir
9	ST2204.00X	Dikiş makinesi	Ayarlamak	1	Çok Çalışma Adımlı Zincir ve Elektrik Kontrol Hidrolik Kontrolü içerir
10	STG1005.00	Sızıntı Test Makinesi	Ayarlamak	1

Arka Tedavi (yıkama, kurutma, boyama sistemi vb.)
Sn.	İsim	Birim	Miktar	Not
1	Kaldırma makinesi	Ayarlamak	1
2	Yıkama, temizlik ve nakliye	Ayarlamak	1
3	Kurutma ve nakliye	Ayarlamak	1
4	Çevirme makinesi	ayarlamak	2
5	Boyama odası (dışarıda)	ayarlamak	2	3 renk
6	Ön distribütör	Ayarlamak	2
7	Dikey üç kanallı kurutma ekipmanı	Ayarlamak	1	(dıştan)
8	Soğutma	Ayarlamak	1
9	Arka distribütör	Ayarlamak	1
