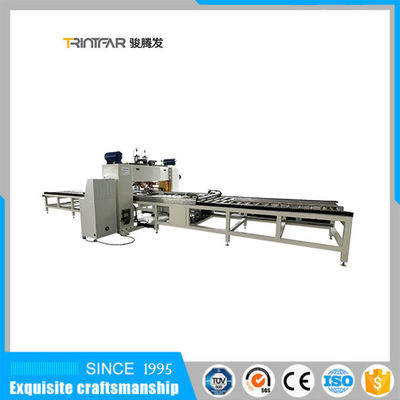

1. Ana Gövde: Yoğun ve yatay filmaşin nedeniyle, ana gövde entegre takviyeli portal tipi tasarlanmıştır.Dikey stres ana gövdesini benimseyin.Bu makine, ana gövdenin yoğunluğunu ve stabilitesini sağlamak için kaliteli kalınlaştırılmış çelik levhadan yapılmıştır.Makine, diğer eylemler için stres destek noktası ve çalışma platformu sağlamak üzere kayar kılavuz ile donatılmıştır.Makineye iki takım kaynak fikstürü takmak için etkin kaynak genişliği 1300mm, kaynak uzunluğu ise 1000mm'dir.

2. Güç Kaynağı: Orta frekans invertör kaynak kaynağını benimseyin.Görev döngüsü oranı %50'ye ulaşır.Üç fazlı güç kaynağı özel bir invertör vasıtasıyla doğrultulmakta ve 1000Hz AC gerilime çevrilmekte ve daha sonra DC kaynak akımı sağlayacak şekilde doğrultulmak üzere orta frekanslı bir transformatöre iletilmektedir.Genel AC darbeli güç kaynağıyla karşılaştırıldığında, bu tür bir güç kaynağı hızlı ve hassas bir şekilde ayarlanabilir.Aynı kapasitedeki tek fazlı kaynak makinesine kıyasla elektrik şebekesine küçük etki ve elektrik şebekesi için daha düşük gereksinim.

3. Sıra Kaynak Yapısı: Kiriş üzerine 6 set kaynak elektrotu monte edilir ve yatay olarak hareket edebilen kızak kılavuzu ile donatılmıştır.Kaynak noktasının mesafesini ayarlamak uygundur, böylece iş parçalarını farklı sıkıştırma ile kaynaklamak için uygundur.Sıra kaynak elektrotunun kaynak programı esnektir ve çeşitli kaynak programları mevcuttur.Böylece ortadan kenarlara ya da kenarlardan ortaya ya da tekli kaynak yapmayı tercih edebilirsiniz.Kaynak etkisinin istikrarlı, güvenilir ve iyi tutarlılığını gerçekten elde edin.

4. Soğutma Sistemi: Direnç kaynakçısı, kaynak işlemi sırasında çok fazla ısı üretecektir.Isı kaynağı elektrot ve iş parçasının kaynağından veya silikon kontrollü ve kaynak transformatörü gibi bileşenlerin çalışmasından olabilir.Bileşenlerin çalışma ömrünü korumak ve kaynağın güvenilirliğini sağlamak için kaynak elektrotunun yumuşama sıcaklığını kontrol etmek amacıyla, ısıyı uzaklaştırmak için soğutma suyu döngüsünü benimsemek üzere tasarlanmıştır.Hava soğutmalı tip soğutma suyu benimsenmiştir.Soğutma suyu makinesinin soğutma sistemi sayesinde, suyun sıcaklığı önceden ayarlanmış sıcaklığa soğumaya zorlanır.Soğutma suyu döngüsünün amacı, soğutma suyu makinesinin su pompası ve su saklama kutusu aracılığıyla sağlanır.
