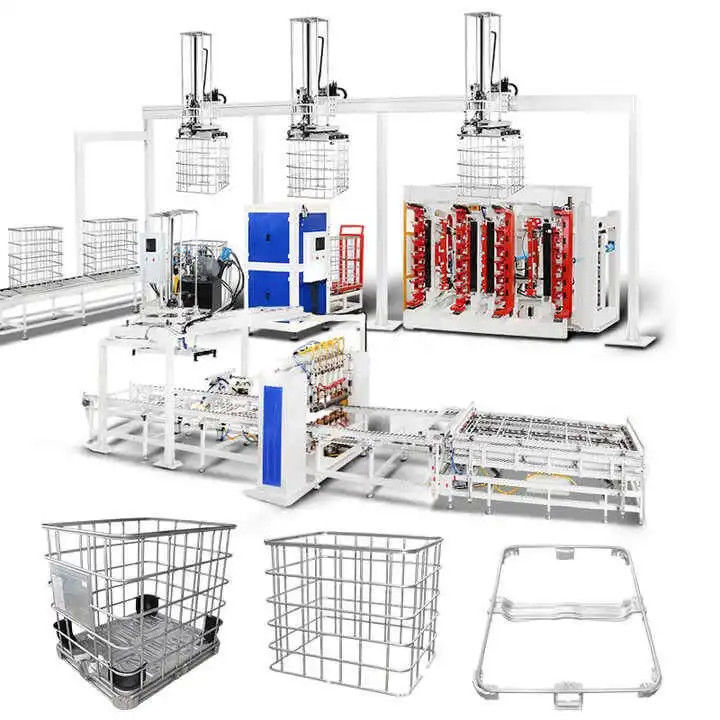

IBC Kafes Çerçeve Üretim hattı El / Otomatik

Büyük resim : IBC Kafes Çerçeve Üretim hattı El / Otomatik

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	Trintfar
Sertifika:	CE

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1
Fiyat:	10000~80000
Ambalaj bilgileri:	Ahşap parantez/ahşap kasalar
Teslim süresi:	60 ~ 90
Ödeme koşulları:	L/C, D/A, D/P, T/T

İletişim

IBC Kafes Çerçeve Üretim hattı El / Otomatik

Açıklama

Kapasite Yapılandırması:	150-200 pcs/8h	Operatörler:	Manuel çizgi （7-8 kişi） Otomatik çizgi （5-6 kişi）
Ekipman Güç Dağıtım:	550KW	Hava Gereksinimi:	1,1 m³/dk
Su gereksinimi:	10-25m³/s
Vurgulamak:	IBC Kafes Çerçeve Üretim Hattı , Otomatik IBC Kafes Çerçeve Üretim Lini

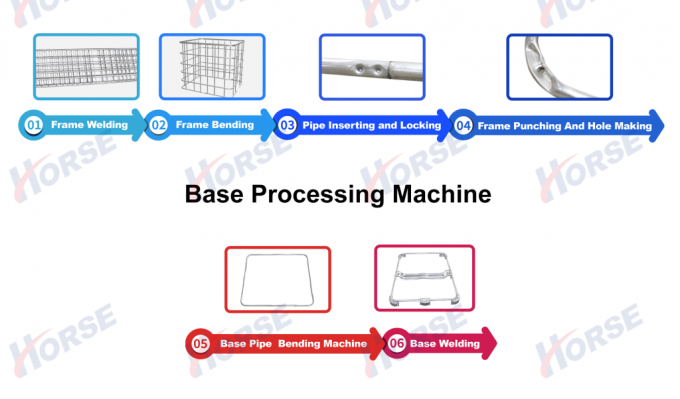

Çalışma akışı

Çalışma akışı:

Çerçeve İşleme:Çerçeve kaynak → Çerçeve bükme → Boru → Giriş ve kilitleme → Çerçeve yumruklama ve delik yapma

Temel İşleme:Temel boru bükme makinesi → Temel kaynak

Ana ekipman

Çerçeve İşleme Makinesi

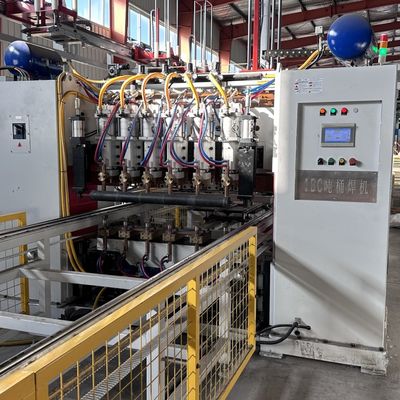

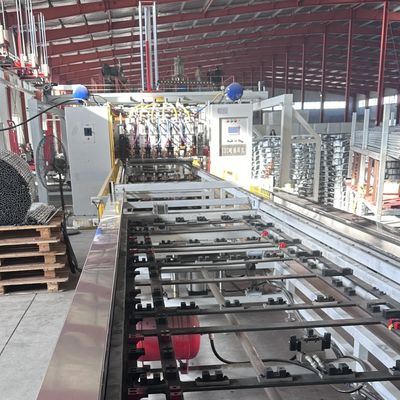

Çerçeve kaynak makinesi

Kaynak verimliliği:45 saniye/pc

Güçlendirilmiş Gantry YapısıYüksek sertlik ve istikrarlı çalışma için.

Orta frekanslı inverter güç kaynağıenerji tasarruflu kaynak için.

6 Kaynak başlıkları ve güç sistemleri, her biri güvenilir kaynak noktaları için bağımsız akım ayarlaması ile.

Çift Katmanlı Besleyici TasarımıSürekli çalışma için: bir besleyici kaynak yaparken, diğeri malzemeleri yükler.

Otomatik basamaklı kaynaktam konumlandırma için servo tahrikli basamak kemeri ile.

Otomatik Kalıplandırma: Saldırma sonrası silindir boşaltmaya hazırlanmak için atılır.

Otomatik İndirme: Servo-kontrollü yakalayıcı kaynaklı ürünü belirlenmiş konuma taşır, işgücünü azaltır ve verimliliği artırır.90° döner boşaltma besleyicisikolay nakliye için.

Çerçeve Eğme Makinesi

Tam çerçeve işlemeYüksek bükme hassasiyeti, istikrarlı çalışma ve verimlilik için her 15-20 saniyede bir çerçeveyi büküyor.

Özel Bükme Denge SistemiÇerçeve çapının doğruluğunu sağlar.

HMI + PLC KontrolüYüksek otomasyon için.

Manipülatör seçeneğiOtomatik yükleme / boşaltma için, personel azaltma.

Hızlı Kalıp DeğişimiFarklı boruları bükmek için.

Servo Hidrolik SistemHızlı tepki, düşük eylemsizlik ve yüksek hassasiyet.

Modüler TasarımMüşteri ihtiyaçlarına göre otomasyon için özelleştirme sağlar.

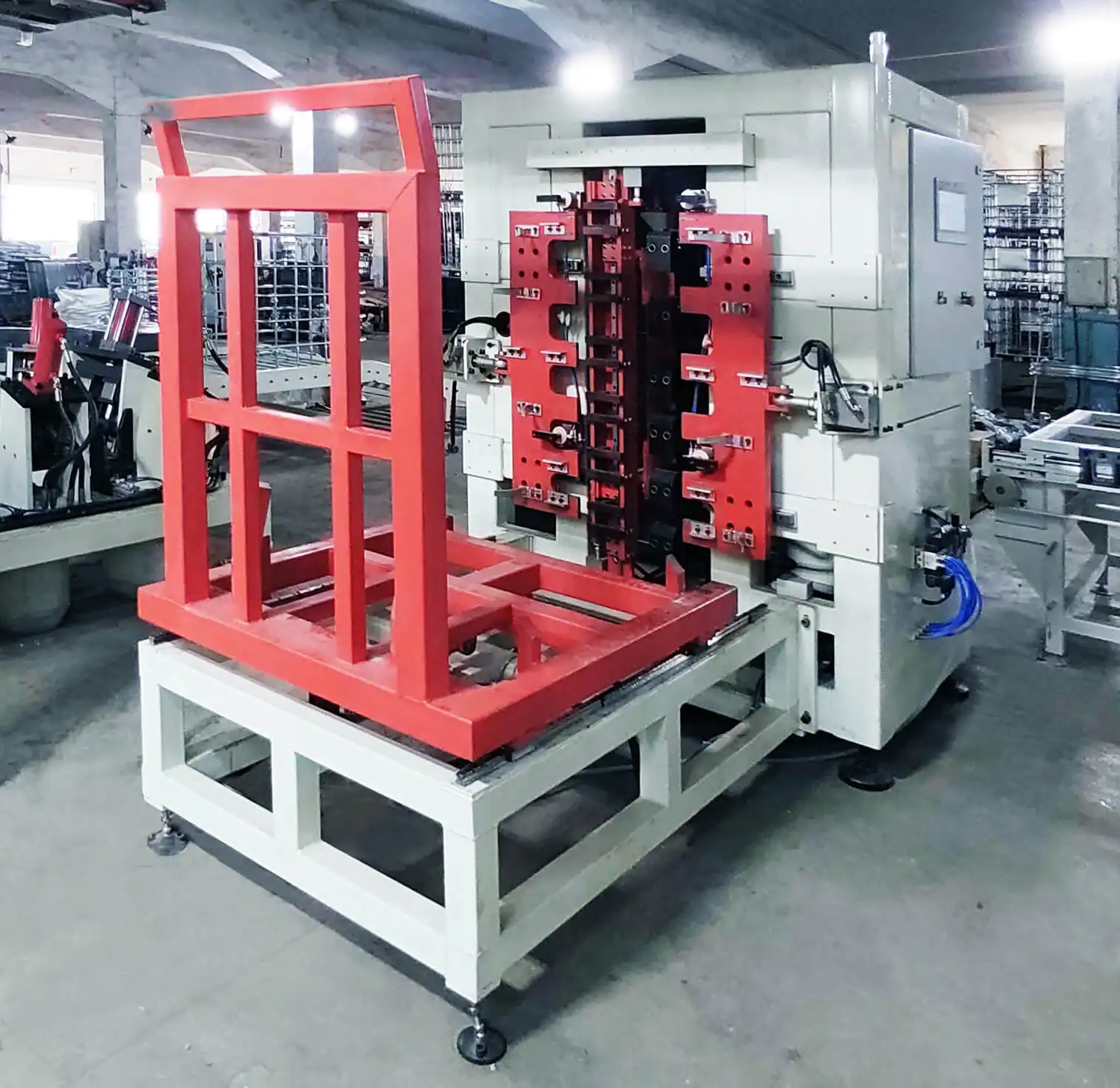

Çerçeve kilitleme makinesi

Verimlilik ve Kalite:Kilitleme işlemi yaklaşık 25-30 saniye sürer.

Makine ÇerçevesiYüksek yerleştirme hassasiyeti, güçlü kilitleme, istikrarlı ve verimli çalışma için bir bütün olarak işlenmiştir.

HMI + PLC KontrolüYüksek otomasyon için.

Manipülatör seçeneğiOtomatik yükleme / boşaltma için, personel azaltma.

Hızlı Kalıp Değişimikolay kalıp değişimi ile farklı kilitleme boru gereksinimlerini karşılamak için.

Servo Hidrolik SistemHızlı tepki, düşük eylemsizlik ve yüksek hassasiyet.

Modüler TasarımOtomasyonun müşteri ihtiyaçlarına göre özelleştirilmesine izin verir.

Fırlatma ve delik yapma makinesi

Verimlilik ve Kalite:Kilitleme işlemi yaklaşık 25-30 saniye sürer.

Makine Çerçevesi: Yüksek hassasiyet, istikrarlı ve verimli çalışma için tüm vücut işleme.

Kontrol Sistemi: Yüksek otomasyon için HMI + PLC.

Manipülatör: Otomatik yükleme / boşaltma seçeneği, personel azaltma.

Hızlı Kalıp Değişimi: Çeşitli boru delme ihtiyaçlarını karşılamak için kalıpları kolayca değiştirin.

Servo Hidrolik SistemHızlı tepki, düşük eylemsizlik ve yüksek hassasiyet.

Modüler Tasarım: Müşteri ihtiyaçlarına göre özelleştirilebilir otomasyon.

Temel İşleme Makinesi

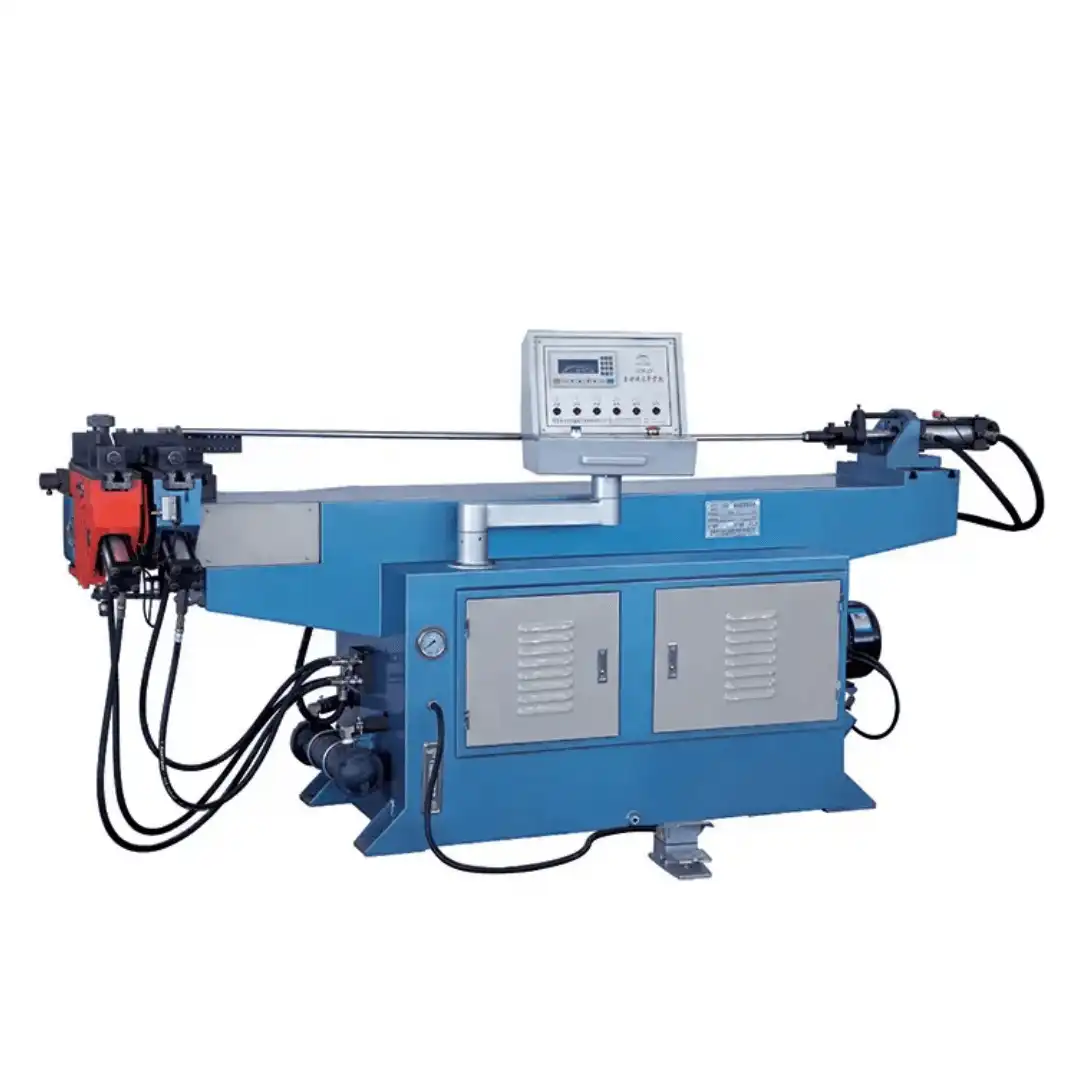

Temel boru bükme makinesi

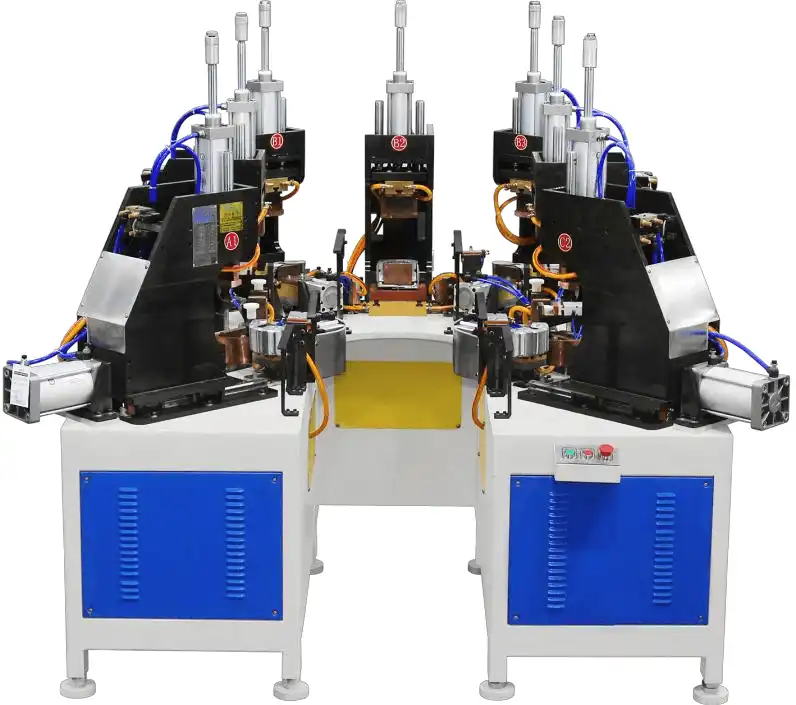

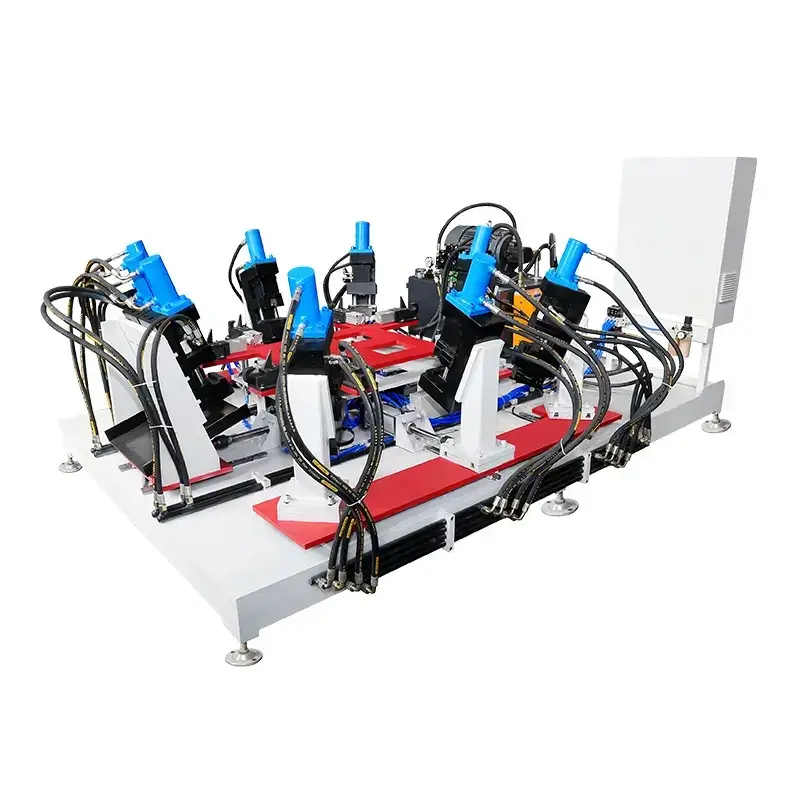

Temel boru kaynak makinesi.

Tasarım: Alt çerçeve kaynak için 7 kaynak başlı yatay yapı. Operatörün sadece yüklemesi / boşaltması gerekir; kaynak otomatiktir.

Güç: MF DC 160KVA'nın 3 seti.

Faydaları: Ürün kalitesini ve üretim hızını arttırır, maliyetleri düşürür ve manuel kaynakla neden olan istikrarsızlığı ortadan kaldırır.

Diğer bilgiler

Ürün Ayrıntıları

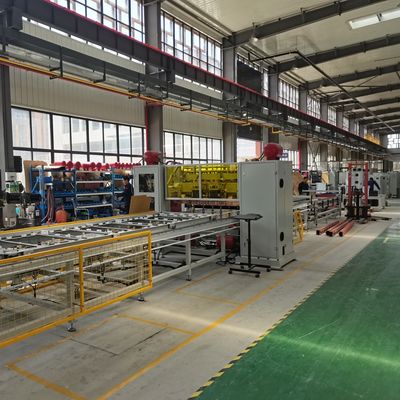

IBC Kafes Çerçeve üretim hattı düzen şeması

IBC Kafes Çerçeve Üretim hattı El / Otomatik 10

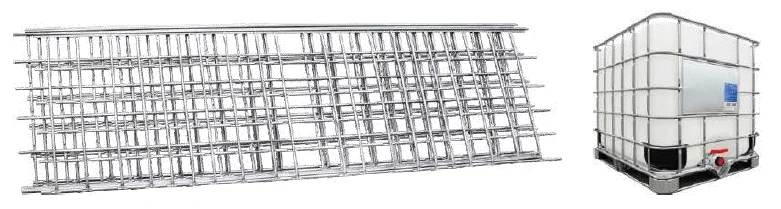

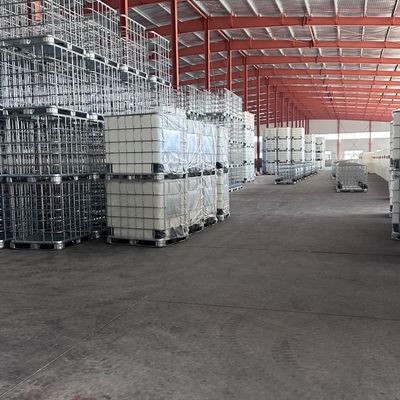

Üretim Sonuçları

Ekipman konfigürasyonu listesi

Hayır	Ekipmanın adı	Birim	miktarı	Ana fonksiyonlar
1	Mesh portre kaynak makinesi	Birim	1	Çeşitli noktalı örgü kaynak
2	Otomatik ağ besleme makinesi	Çizgi	1	Uzun ve kısa boruların otomatik yüklenmesi
3	Ağ malzemesi alma manipülatörü	Birim	1	Ağ boşaltma (yığma)
4	Dört eksenli bükme makinesi	Çizgi	1	Kırılma kafası olan ağların bükülmesi ve şekillendirilmesi
5	Kilit makinesi	Çizgi	1	Ağların bükülmesi ve birbirine bağlanması
6	Düzleştirme matkap makinesi	Çizgi	1	Çerçevenin altındaki alt borunun delinmesi ve kesilmesi
7	Çerçeve manipülatörü	Çizgi	1	Çerçeveyi yakalamak için yukarı ve aşağı hareket eden üç manipülatör
8	Çelik ayak kaynak makinesi	Çizgi	1	Alt çerçevenin çelik ayaklarının kaynaklanması
9	Çelik ayak kaynak makinesi malzeme alma manipülatörü	Çizgi	1	Saldırmadan sonra alt çerçevenin çıkarılması, aktarılması ve yığılması
10	Otomatik hava geçirmez makine	Çizgi	1	Döşemenin sıkışıklığını test etmek
11	Alt boru için otomatik çift bükme makinesi	Çizgi	1	Alt borunun küçültülmesi, sıçraması ve bükülmesi
12	Titreleme test platformu	Çizgi	1	IBC varillerinin sağlamlığını ve korunmasını test etmek
