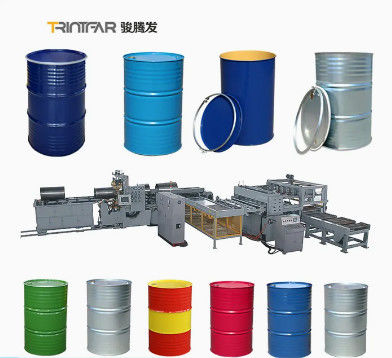

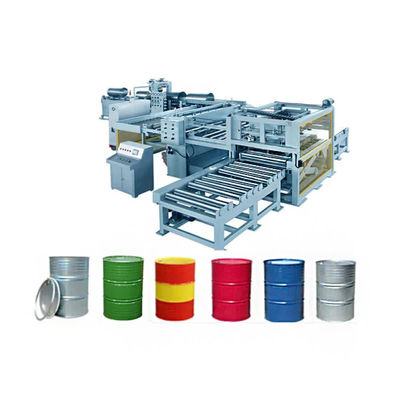

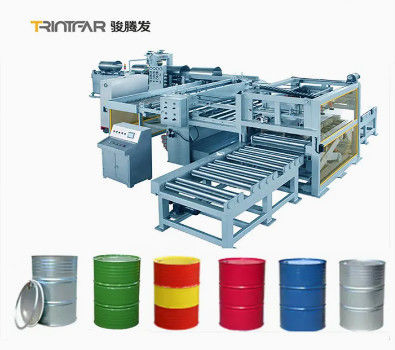

200L çelik davul üretim hattı 11 kişi tarafından işletiliyor

Büyük resim : 200L çelik davul üretim hattı 11 kişi tarafından işletiliyor

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	Trintfar
Sertifika:	CE

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1
Fiyat:	10,000-80,000
Ambalaj bilgileri:	Ahşap parantez/ahşap kasalar
Delivery Time:	90~120
Ödeme koşulları:	L/C, D/A, D/P, T/T

İletişim

200L çelik davul üretim hattı 11 kişi tarafından işletiliyor

Açıklama

Kapasite Yapılandırması:	2-10 davul/dk	Operatörler:	yaklaşık 11 kişi
Güç tüketimi:	1 kwh/davul	Garanti:	1 yıl
Voltaj:	220V/380V/440V	Satış sonrası hizmet:	Video teknik desteği
Vurgulamak:	200L çelik davul üretim hattı , Çelik Davul Üretim Hattı

İş Akışı

İş akışı:Yuvarlama → Dikiş Kaynağı → Boncuk/Flanşlama → Oluklu/W Boncuklama → Sızdırmazlık Testi (dikişten önce) → Dikişleme → Sızdırmazlık Testi (dikişten sonra) → Yağ Temizleme, Yıkama, Fe-Fosforlama, Yıkama → Yıkama Kurutma → Dış Boyama → Dış Boyamadan Sonra Kurutma → Soğutma → Depolama (Çevrimdışı)

Ana ekipmanlar

Çelik Varil Gövdesi Üretim Makineleri

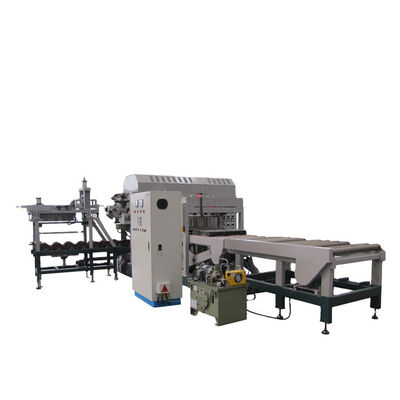

Varil Gövdesi Çelik Sac Üretim Makinesi

Bobin Arabası: 3'ü 1 arada motor tahriki, hidrolik yukarı/aşağı

Bobin Açma Ünitesi: Hidrolik tahrik, güçsüz döndürme, bobin çapı Ф508-Ф610mm, maks. yük: 15 ton

7-Merdaneli Düzeltici: 7 merdane, motor hızı frekansla ayarlanabilir

Ölçüm Tesisi: Japon yapımı A.C. servo motor ile uzunluk hassasiyeti

Sac Kesme Makinesi: 3*1500mm, PLC kontrollü

Taşıyıcı: Kesme saclarını otomatik kaynakçıya taşıyın

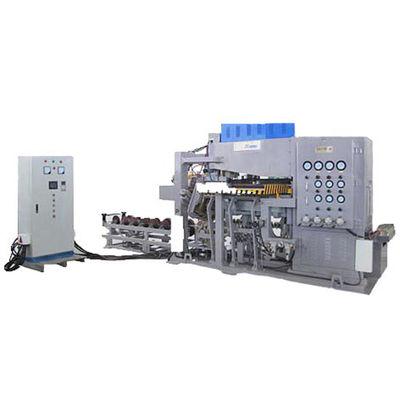

Varil Gövdesi Otomatik Kaynak Makinesi

Çakışma Kontrolü: Kılavuz çubuğu varili konumlandırır; Z-bar, sökülebilir aşınma şeritleri ve hassas kaynak tekerleği teması için profilli bir burun aracılığıyla kolay bakım ile 2 mm'lik bir çakışma sağlar.

Saat Camı Merdaneleri: Sensörlerle “hedef direği” çerçevesine monte edilmiştir, kademeli boyutlandırma, tutarlı çakışma ve yüzey işaretlemesini en aza indirme sağlar; alt merdaneler bakım için döner, üst merdane pnömatik silindirlerle boyut toleransı için ayarlanır.

Kaynak Kafaları: SEW invertör kontrollü AC motor, şanzıman ve sabit hız için pnömatik basınç; kaynak tekerlekleri eşit aşınma için çapraz indekslenir, otomatik yağlanır ve duruş süresini azaltmak için manuel veya yarı otomatik olarak düzeltilebilir.

Kaynak Kafası Silindir Slaytı: Alt kaynak kafası, kaynak başlangıcında kuvveti dengelemek ve reaksiyonları sönümlemek için pnömatik silindir ve körük yayı ile hafif alaşımlı bir koçana monte edilmiştir.

Kaynak Kontrolü: Enerji verimli üç fazlı AC, LCD ekranlı kontrol.

Transformatör: SP 350KVA.

Planyalama Merdaneleri: İsteğe bağlı.

Flanş Makinesi

Daha yüksek verimli flanş oluşumu. Soğuk haddelenmiş çelik için uygundur, PLC kontrollü, hidrolik tahrik. Ünite gücü: 22KW.

Boncuk Makinesi

12 mm ayarlanabilir boncuk oluşturmak için dışa doğru hareket eden 8 konik kalıpla. PLC kontrollü, hidrolik tahrik, ünite gücü: 15KW.

Oluklu Makinesi

Daha yüksek verimli flanş oluşumu. Soğuk haddelenmiş çelik için uygundur, PLC kontrollü, hidrolik tahrik. Ünite gücü: 22KW.

Dikiş Makinesi

Otomatik yükleme presi ve dikiş kaynağı. Çift motor ve ana miller. Kam mekanizması merdane tekerlekleri, kolay ayarlanır, PLC kontrollü. Ünite gücü: 41KW.

Çelik varil alt ve üst kapak üretim Makineleri

Bobin Açma Doğrultma ve Kesme Makineleri

Bobin Açma Makinesi:

Sac Genişliği: 600-1320mm
Kalınlık: 0.6-1.4mm
Üretim Kapasitesi: 15 kesim/dak
Maksimum Kesme Hızı: 50-60m/dak

Yedi Merdaneli Boyutlandırma Doğrultma Makinesi:

Doğrultma Hassasiyeti: ≤1.5mm/m²

Kesme Makinesi:

Kesme Kalınlığı: ≤3mm
Kesme Genişliği: ≤1500mm

Kapak Presleme Makinesi

Kapak Presleme Makinesi (160 Ton Pres)

Fonksiyon: İki adet 160 Tonluk zımba presi kullanarak kapağı ve altı oluşturur.

Çift Kilitleme Presleme Makinesi (63 Ton Pres)

Fonksiyon: Normal varil delme ve kilitleme için kullanılır.

Otomasyon: Yükleme ve boşaltma tamamen otomatiktir.

Ünite Gücü: 15KW

Ön Kıvırma ve Sprey Sızdırmazlık Yapıştırıcı Makinesi

Otomatik Paletleme Makinesi

Sprey boyama Makineleri

Yıkama hattı

Variller temizlenir ve boyama taşıma zincirine yerleştirilir, yataydan dikeye geçiş yapılır.
Yıkama taşıma Uzunluğu:55 m
Kurutma kanalı: L28m;W1.5m; H1.7m

Boyama ekipmanı

Üç renkli boyama:

İç: Su geçirmez boya

Dış: Asit alkol manyetik boya

Boyut: L4.8m; W4m; H2.4m

Kurutma ekipmanı

3 sıralı dikey kurutma
Sıcaklık kontrol aralığı: oda sıcaklığından 200°C'ye, ayarlanabilir
Sıcaklık kontrol hassasiyeti: ±5°C
Boyut: L36M; W2.6M; H2.1M

Soğutma ekipmanı

Fonksiyon: Fırınlamadan sonra lake yüzeyi sertleştirin
Güç: 6.6 kW

Sızdırmazlık testi Makineleri

Yatay tip test, hava basıncı 0.03Mpa. PLC tarafından kontrol edilir, basınçlı hava tahriki.

Diğer bilgiler

Ürün Detayları

Çelik Varil Üretim Hattı Düzeni Şeması

Üretim Sonuçları

Kaynak Yöntemi:

Bu ekipman, silindirik merdaneler şeklinde elektrotlarla bir rulo dikiş kaynak yöntemi kullanır. Elektrotun genişliği, çelik plakanın örtüşen bölümünden daha büyüktür ve bağlantının kalınlığı üzerinde kontrol sağlar. Kaynak işlemi sırasında, daha yüksek bir elektrot basıncı ve sürekli bir kaynak akımı uygulanır. Elektrot basıncı, kaynak akımı ve kaynak süresi gibi kaynak parametrelerini kontrol ederek, kararlı kaynak kalitesi elde edilebilir. Makine, çapları 516 mm'den (konik variller için) 571,5 mm'ye kadar değişen metal varillerin boyuna dikişleri üzerinde dikiş kaynak işlemini gerçekleştirebilir.

Ekipman Yapılandırma Listesi

Varil Uçları Üretim Hattı
SN.	Model No.	Adı	Birim	Miktar	Not
1	ST2311.00B	Yukarı-Bobin arabası	set	1	Hidrolik tahrik
2	STK2010.01.00C	Bobin Açma Ünitesi	Set	1	Hidrolik tahrik；motor hızının frekans kontrolü
3	STK1213100	9 merdane düzeltici ve Ölçüm tesisi	Set	1	servo kontrol
4	ST1319.00	Düzelticiden pres makinesine konveyör Hurda Sac kesme Makinesi	Set	1
5	JD21-160	Kapak Presleme Makinesi	Set	2	160 Ton
6	MJ571.5	Kapak ve alt için kalıp	Set	2
7	ST1318.00	Kapağın ön bobine ve sprey yapıştırıcı makinesine konveyörü	Set	2	Konveyör ve istifleme dahil
8	YJX200900	ön bobin ve sprey yapıştırıcı makinesi	Set	2	PLC kontrolü;
9	St-1001	Varil kapakları için otomatik istifleme	Set	2
10	Q11-2000	Hurda Sac kesme Makinesi	Set	1	3*2000mm
11	KJKZ2011.00	Elektrik kontrol kutusu	Set	1
12	KJ2011.02.00	Hidrolik istasyon	Set	1

Otomatik delme 2′& 3/4′ delik ve kilitleme 2′& 3/4′ Kapatma
SN.	Adı	Birim	Miktar
1	Derin boğaz gücü 63 Ton pres	Set	2
2	Çift Presleme kalıbı	Set	1
3	Çift Kilitleme kalıbı	Set	1
4	Kapak için otomatik taşıma hattı	Set	1
5	Elektrik kontrol sistemi	Set	1

Boy Kesme Hattı (varil gövdesi için)
SN.	Model No.	Adı	Birim	Miktar	Not
1	ST2311.00B	Yukarı-Bobin arabası	set	1	Hidrolik tahrik
2	STK2010.01.00C	Bobin Açma Birleştirme	Set	1	Hidrolik tahrik
3	STK1213100	9 merdane düzeltme makinesi	Set	1	Frekans hızını ayarlayın
4	STK1213200	Ölçüm tesisi	Set	1	servo motor
5	Q11-1500	Sac Kesme Makinesi	Set	1	3*1500mm
6	KJKZ2011	Elektrik kontrol kutusu	Set	1
7	KJ2011.02.00	Hidrolik istasyon	Set	1

Çelik Varil Gövdesi Üretim Hattı
SN.	Model No.	Adı	Birim	Miktar	Not
1	KJJQ.00	Konveyör			Kesme hattı
2	FHJ-250-2	Otomatik kaynak makinesi	Set	1	Üç fazlı orta frekanslı invertör
3	YP-line201	Kaynak hattı haddeleme sıkıştırma ve demir dilini kesin	Set	2
4	STG2201.00	Ekstrüzyon flanş makinesi	Set	1	Çok çalışma adımlı Zincir ve elektrik kontrol hidrolik kontrolü içerir
5	STG2203.00	Boncuk makinesi	Set	1	Çok çalışma adımlı Zincir ve elektrik kontrol hidrolik kontrolü içerir
6	STG2202. 00	Oluklu makinesi	Set	1	Çok çalışma adımlı Zincir ve elektrik kontrol hidrolik kontrolü içerir
7	STG1005.00	kaynak hattı Sızdırmazlık testi makinesi	Set	1	Çok çalışma adımlı Zincir ve elektrik kontrol hidrolik kontrolü içerir
8	ST2204.05.00	Varil uçları için otomatik besleme	Set	1	Çok çalışma adımlı Zincir ve elektrik kontrolü içerir
9	ST2204.00X	Dikiş makinesi	Set	1	Çok çalışma adımlı Zincir ve elektrik kontrol hidrolik kontrolü içerir
10	STG1005.00	Sızdırmazlık testi makinesi	Set	1

Arka İşlem (Yıkama, Kurutma, Boyama Sistemi, Vb.)
SN.	Adı	Birim	Miktar	Not
1	Kaldırma makinesi	Set	1
2	Yıkama, temizleme ve taşıma	Set	1
3	Kurutma ve taşıma	Set	1
4	Döndürme makinesi	set	2
5	Boyama odası (dış)	set	2	3 renk
6	Ön dağıtıcı	Set	2
7	Dikey üç kanallı kurutma ekipmanı	Set	1	(dış)
8	Soğutma	Set	1
9	Arka dağıtıcı	Set	1
