Çalışma akışı
Çalışma akışı:
Çerçeve İşleme:Çerçeve kaynak → Çerçeve bükme → Boru → Giriş ve kilitleme → Çerçeve yumruklama ve delik yapma
Temel İşleme:Temel boru bükme makinesi → Temel kaynak
Ana ekipman
Çerçeve İşleme Makinesi
| |

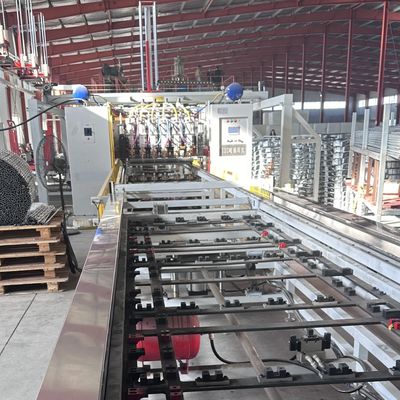

Çerçeve kaynak makinesi
Kaynak verimliliği: 45s/pc
Yüksek sertlik ve istikrarlı çalışma için güçlendirilmiş Gantry yapısı.
Enerji verimli kaynak için orta frekanslı inverter güç kaynağı.
Her biri güvenilir kaynak noktaları için bağımsız akım ayarına sahip 6 kaynak başlığı ve güç sistemi.
Sürekli çalışma için çift katmanlı besleyici tasarımı: bir besleyici kaynak yaparken, diğeri malzemeleri yükler.
Tam konumlandırma için servo tahrikli basamak kemeri ile otomatik basamaklı kaynak.
Otomatik Demolding: Saldırma sonrası silindir boşaltmaya hazırlanmak için atılır.
Otomatik boşaltma: Servo kontrollü yakalayıcı kaynaklı ürünü belirlenmiş konuma taşıyor, işgücünü azaltıyor ve verimliliği artırıyor. |
Çerçeve Eğme Makinesi
Yüksek bükme hassasiyeti, istikrarlı çalışma ve verimlilik için tam çerçeve işleme.
Özel Bükme Denge Sistemi, çerçeve çapının doğruluğunu sağlar.
Yüksek otomatiklik için HMI + PLC Kontrolü.
Manipülatör Otomatik yükleme / boşaltma seçeneği, personel azaltma.
Çeşitli boruları bükmek için Hızlı Kalıp Değişimi.
Hızlı tepki, düşük eylemsizlik ve yüksek hassasiyetli Servo Hidrolik Sistem.
Modüler Tasarım, müşteri ihtiyaçlarına göre otomasyon için özelleştirmeye izin verir.
Çerçeve kilitleme makinesi
Verimlilik ve Kalite: Kilitleme işlemi yaklaşık 25-30 saniye sürer.
Yüksek yerleştirme hassasiyeti, güçlü kilitleme, istikrarlı ve verimli çalışma için bir bütün olarak işlenmiş makine çerçevesi.
Yüksek otomatiklik için HMI + PLC Kontrolü.
Manipülatör Otomatik yükleme / boşaltma seçeneği, personel azaltma.
Hızlı Kalıp Değişimi, kolay kalıp değişimi ile farklı kilitleme borusu gereksinimlerini karşılamak için.
Hızlı tepki, düşük eylemsizlik ve yüksek hassasiyetli Servo Hidrolik Sistem.
Modüler Tasarım, müşteri ihtiyaçlarına göre otomasyonun özelleştirilmesine izin verir.
Fırlatma ve delik yapma makinesi
Verimlilik ve Kalite: Kilitleme işlemi yaklaşık 25-30 saniye sürer.
Makine Çerçevesi: Yüksek hassasiyet, istikrarlı ve verimli çalışma için tüm vücut işleme.
Kontrol Sistemi: Yüksek otomasyon için HMI + PLC.
Manipülatör: Otomatik yükleme / boşaltma seçeneği, personel azaltma.
Hızlı Kalıp Değişimi: Farklı boru delme ihtiyaçlarını karşılamak için kalıpları kolayca değiştirin.
Servo Hidrolik Sistem: Hızlı tepki, düşük inersi ve yüksek hassasiyet.
Modüler Tasarım: Müşteri ihtiyaçlarına göre özelleştirilebilir otomasyon.
Temel İşleme Makinesi
Temel boru bükme makinesi
Temel boru kaynak makinesi.
Tasarım:Alt çerçeve kaynak için 7 kaynak başlı yatay yapı. Operatörün sadece yüklemesi / boşaltması gerekir; kaynak otomatiktir.
Güç:3 adet MF DC 160KVA.
Faydaları:Ürün kalitesini ve üretim hızını arttırır, maliyetleri azaltır ve manuel kaynakla neden olan istikrarsızlığı ortadan kaldırır.
Diğer bilgiler

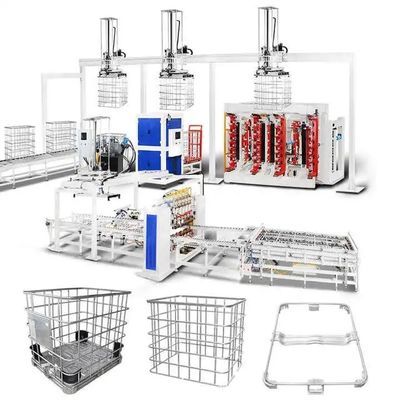

IBC Kafes Çerçeve üretim hattı düzen şeması
Üretim Sonuçları
Teknik Hizmetler
Müşteri odaklılığına bağlı kalın ve şirketinize kurulum, devreye girme, eğitim ve bakım gibi kapsamlı satış öncesi ve satış sonrası hizmetler sağlayın.
Satış öncesi hizmet:Sözleşme imzalanmadan önce, şirket müşterilere çeşitli üretim süreci çözümleri ve ekipmanlar için teknik danışmanlık hizmetleri sunar.
Kurulum ve işletmeye başlatma:Sözleşmeye göre, şirketimiz ekipmanları kullanıcı tarafından belirlenen kurulum yerine belirlenen süre içinde güvenli bir şekilde taşıyacak.ve teknik servis mühendislerini yerleştirmek için gönderin.. Kullanıcının temel kurulum ve devreye girme yedek parçaları olduğunda, teknik servis mühendisi, kullanıcının kullanması için makineyi kurar ve hata ayıklar.kurulum ve devreye girme alanı ortamının düzenli olmasını sağlamak, temiz ve düzenli.
Satış sonrası Eğitim: Şirket, alıcının tesisinde veya satıcının eğitim merkezinde ücretsiz teknik eğitim (5 gün minimum) sunar.
- - Yazılım kullanımını kontrol edin
- - Güçlendirme / kapatma prosedürleri
- - Panel ve yazılım parametresi ayarları
- -Makinelerin Temel Temizlenmesi ve Bakımı
- - Genel donanım arızalarını ele almak
- - İşletim önlemleri
Ekipmanın bakımı
- - Son kabulden sonra bir yıllık garanti;
- - Müşteri hizmetleri yanıt süresi 24 saat içinde;
- -Ücretli onarımlar garanti süresinden sonra sağlanır.
Ekipman konfigürasyonu listesi
| Hayır |
Ekipmanın adı |
Birim |
miktarı |
Ana fonksiyonlar |
| 1 |
Mesh portre kaynak makinesi |
Birim |
1 |
Çeşitli noktalı örgü kaynak |
| 2 |
Otomatik ağ besleme makinesi |
Çizgi |
1 |
Uzun ve kısa boruların otomatik yüklenmesi |
| 3 |
Ağ malzemesi alma manipülatörü |
Birim |
1 |
Ağ boşaltma (yığma) |
| 4 |
Dört eksenli bükme makinesi |
Çizgi |
1 |
Kırılma kafası olan ağların bükülmesi ve şekillendirilmesi |
| 5 |
Kilit makinesi |
Çizgi |
1 |
Ağların bükülmesi ve birbirine bağlanması |
| 6 |
Düzleştirme matkap makinesi |
Çizgi |
1 |
Çerçevenin altındaki alt borunun delinmesi ve kesilmesi |
| 7 |
Çerçeve manipülatörü |
Çizgi |
1 |
Çerçeveyi yakalamak için yukarı ve aşağı hareket eden üç manipülatör |
| 8 |
Çelik ayak kaynak makinesi |
Çizgi |
1 |
Alt çerçevenin çelik ayaklarının kaynaklanması |
| 9 |
Çelik ayak kaynak makinesi malzeme alma manipülatörü |
Çizgi |
1 |
Saldırmadan sonra alt çerçevenin çıkarılması, aktarılması ve yığılması |
| 10 |
Otomatik hava geçirmez makine |
Çizgi |
1 |
Döşemenin sıkışıklığını test etmek |
| 11 |
Alt boru için otomatik çift bükme makinesi |
Çizgi |
1 |
Alt borunun küçültülmesi, sıçraması ve bükülmesi |
| 12 |
Titreleme test platformu |
Çizgi |
1 |
IBC varillerinin sağlamlığını ve korunmasını test etmek |
