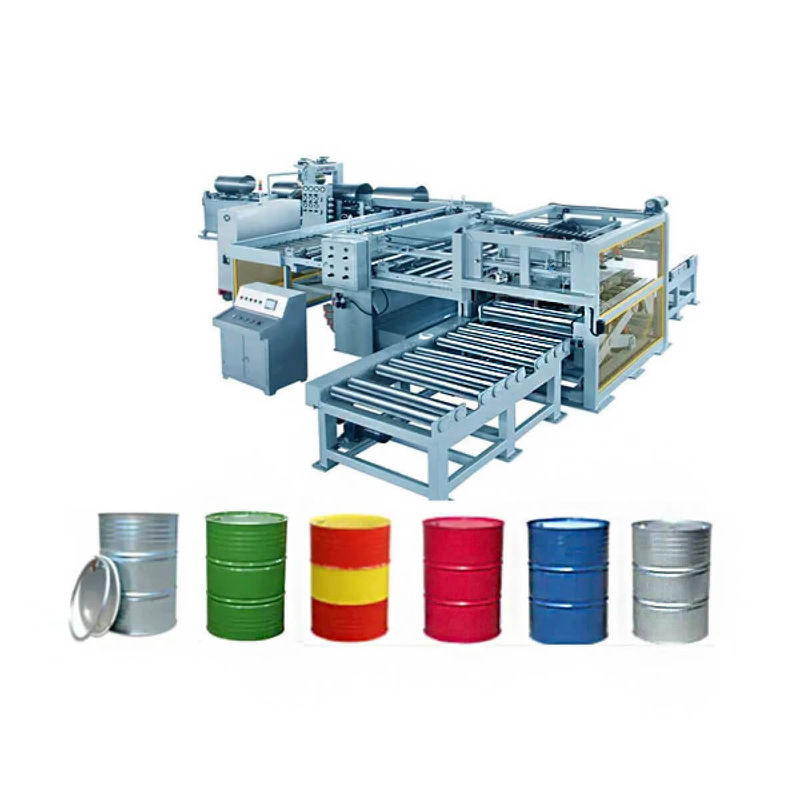

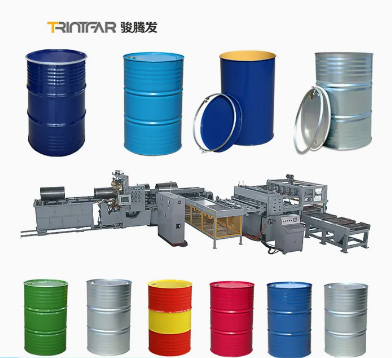

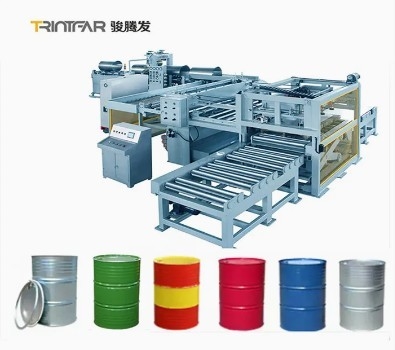

55 galon tam otomatik çelik varil kaynak üretim hattı

Büyük resim : 55 galon tam otomatik çelik varil kaynak üretim hattı

Ürün ayrıntıları:

Place of Origin:	China
Marka adı:	Trintfar
Sertifika:	CE
Model Number:	FMT-80

Ödeme & teslimat koşulları:

Minimum Order Quantity:	1
Fiyat:	10,000-80,000
Packaging Details:	Wooden brackets/wooden cases
Delivery Time:	45~75
Payment Terms:	L/C, D/A, D/P, T/T
Supply Ability:	50 per year

İletişim

55 galon tam otomatik çelik varil kaynak üretim hattı

Açıklama

Painting Method:	High-pressure painting without air, fuel heating	HS Code:	8515219000
Cooling Way:	Water Cooling	Total Power of Equipment:	48KW
Production Capacity:	Cutting 15 times/minute	Machine Type:	Welding Manipulator
Core Technology:	7 layers of circle rolling technology	Welding Way:	Seam Welding

İş Akışı

İş akışı:Yuvarlama → Dikiş Kaynağı → Boncuk/Flanşlama → Oluklu/W Boncuklama → Sızdırmazlık Testi (dikişten önce) → Dikiş → Sızdırmazlık Testi (dikişten sonra) → Yağı Temizleme, Yıkama, Fe-Fosforlama, Yıkama → Yıkama Kurutma → Dış Boyama → Dış Boyamadan Sonra Kurutma → Soğutma → Depolama (Çevrimdışı)

Ana ekipmanlar

Çelik Varil Gövdesi Üretim Makineleri

Varil Gövdesi Çelik Sac Üretim Makinesi

Bobin Arabası: 3'ü 1 arada motor tahriki, hidrolik yukarı/aşağı

Bobin Açma Ünitesi: Hidrolik tahrik, güçsüz dönüş, bobin çapı Ф508-Ф610mm, maks. yük: 15 ton

7-Merdiven Düzeltici: 7 merdane, motor hızı frekansla ayarlanabilir

Ölçüm Tesisi: Uzunluk hassasiyeti Japon yapımı A.C. servo motor ile

Sac Kesme Makinesi: 3*1500mm, PLC kontrollü

Taşıyıcı: Kesme saclarını otomatik kaynakçıya taşıyın

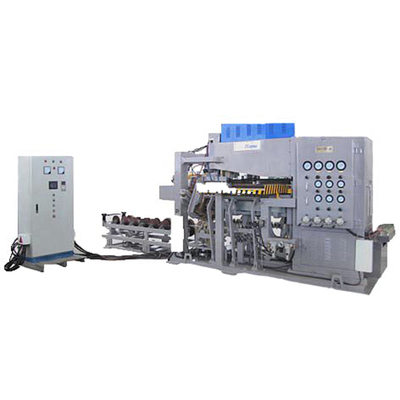

Varil Gövdesi Otomatik Kaynak Makinesi

Çakışma Kontrolü: Kılavuz çubuğu varili konumlandırır; Z-bar, sökülebilir aşınma şeritleri ve hassas kaynak tekerleği teması için profilli bir burun ile kolay bakım sayesinde 2 mm'lik bir çakışma sağlar.

Saat Camı Merdaneler: Kademe kademe boyutlandırma, tutarlı çakışma ve yüzey işaretlemesini en aza indirme sağlayan sensörlü “hedef direği” çerçevesine monte edilmiştir; alt merdaneler bakım için döner, üst merdane pnömatik silindirlerle boyut toleransı için ayarlanır.

Kaynak Kafaları: Sabit hız için şanzımanlı ve pnömatik basınçlı SEW invertör kontrollü AC motor; kaynak tekerlekleri eşit aşınma için çapraz indekslenir, otomatik yağlanır ve arıza süresini azaltmak için manuel veya yarı otomatik olarak düzeltilebilir.

Kaynak Kafası Silindir Slaytı: Alt kaynak kafası, kaynak başlangıcında kuvveti dengelemek ve reaksiyonları sönümlemek için pnömatik silindir ve körük yayı ile hafif alaşımlı bir ram üzerine monte edilmiştir.

Kaynak Kontrolü: Enerji verimli üç fazlı AC, LCD ekranlı kontrol.

Transformatör: SP 350KVA.

Planyalama Merdaneleri: İsteğe bağlı.

Flanş Makinesi

Daha yüksek verimli flanş oluşumu. Soğuk haddelenmiş çelik için uygundur, PLC kontrollü, hidrolik tahrik. Ünite gücü: 22KW.

Boncuk Makinesi

12 mm ayarlanabilir boncuk oluşturmak için dışa doğru hareket eden 8 eğimli kalıpla. PLC kontrollü, hidrolik tahrik, ünite gücü: 15KW.

Oluklu Makinesi

Daha yüksek verimli flanş oluşumu. Soğuk haddelenmiş çelik için uygundur, PLC kontrollü, hidrolik tahrik. Ünite gücü: 22KW.

Dikiş Makinesi

Otomatik yükleme presi ve dikiş kaynağı. Çift motor ve ana miller. Kam mekanizması merdane tekerlekleri, kolay ayarlanır, PLC kontrollü. Ünite gücü: 41KW.

Çelik varil alt ve üst kapak üretim Makineleri

Bobin Açma Doğrultma ve Kesme Makineleri

Bobin Açma Makinesi:

Sac Genişliği: 600-1320mm
Kalınlık: 0.6-1.4mm
Üretim Kapasitesi: 15 kesim/dak
Maksimum Kesme Hızı: 50-60m/dak

Yedi Merdaneli Boyutlandırma Doğrultma Makinesi:

Doğrultma Hassasiyeti: ≤1.5mm/m²

Kesme Makinesi:

Kesme Kalınlığı: ≤3mm
Kesme Genişliği: ≤1500mm

Kapak Presleme Makinesi

Kapak Presleme Makinesi (160 Ton Pres)

Fonksiyon: İki adet 160 Tonluk zımba presi kullanarak kapağı ve altı oluşturur.

Çift Kilitleme Presleme Makinesi (63 Ton Pres)

Fonksiyon: Normal varil delme ve kilitleme için kullanılır.

Otomasyon: Yükleme ve boşaltma tamamen otomatiktir.

Ünite Gücü: 15KW

Ön Kıvırma ve Sprey Sızdırmazlık Yapıştırıcı Makinesi

Otomatik Paletleme Makinesi

Sprey boyama Makineleri

Yıkama hattı

Variller temizlenir ve boyama taşıma zincirine yerleştirilir, yataydan dikeye geçiş yapar.
Yıkama taşıma Uzunluğu:55 m
Kurutma kanalı: U28m;G1.5m; Y1.7m

Boyama ekipmanı

Üç renkli boyama:

İç: Su geçirmez boya

Dış: Asit alkol manyetik boya

Boyut: U4.8m; G4m; Y2.4m

Kurutma ekipmanı

3 sıralı dikey kurutma
Sıcaklık kontrol aralığı: oda sıcaklığından 200°C'ye, ayarlanabilir
Sıcaklık kontrol hassasiyeti: ±5°C
Boyut: U36M; G2.6M; Y2.1M

Soğutma ekipmanı

Fonksiyon: Fırınlamadan sonra vernik yüzeyini sertleştirin
Güç: 6.6 kW

Sızdırmazlık testi Makineleri

Yatay tip test, hava basıncı 0.03Mpa. PLC tarafından kontrol edilir, basınçlı hava tahriki.

Diğer bilgiler

Ürün Detayları

Çelik Varil Üretim Hattı Düzen Şeması

Üretim Sonuçları

Kaynak Yöntemi:

Bu ekipman, silindirik merdaneler şeklinde elektrotlarla bir merdane dikiş kaynağı yöntemi kullanır. Elektrotun genişliği, çelik plakanın örtüşen bölümünden daha büyüktür ve bağlantının kalınlığı üzerinde kontrol sağlar. Kaynak işlemi sırasında, daha yüksek bir elektrot basıncı ve sürekli bir kaynak akımı uygulanır. Elektrot basıncı, kaynak akımı ve kaynak süresi gibi kaynak parametrelerini kontrol ederek, kararlı kaynak kalitesi elde edilebilir. Makine, çapları 516 mm'den (konik variller için) 571,5 mm'ye kadar değişen metal varillerin boyuna dikişlerinde dikiş kaynağı işlemini gerçekleştirebilir.

Ekipman Yapılandırma Listesi

Varil Uçları Üretim Hattı
SN.	Model No.	Adı	Birim	Miktar	Not
1	ST2311.00B	Yukarı-Bobin arabası	takım	1	Hidrolik tahrik
2	STK2010.01.00C	Bobin Açma Ünitesi	Takım	1	Hidrolik tahrik；motor hızının frekans kontrolü
3	STK1213100	9 merdane düzeltici ve Ölçüm tesisi	Takım	1	servo kontrol
4	ST1319.00	Düzelticiden pres makinesine konveyör Hurda Sac kesme Makinesi	Takım	1
5	JD21-160	Kapak Presleme Makinesi	Takım	2	160 Ton
6	MJ571.5	Kapak ve alt için kalıp	Takım	2
7	ST1318.00	Kapağı ön bobine ve sprey yapıştırıcı makinesine taşıyıcı	Takım	2	Konveyör ve istifleme dahil
8	YJX200900	ön bobin ve sprey yapıştırıcı makinesi	Takım	2	PLC kontrolü;
9	St-1001	Varil kapakları için otomatik istifleme	Takım	2
10	Q11-2000	Hurda Sac kesme Makinesi	Takım	1	3*2000mm
11	KJKZ2011.00	Elektrik kontrol kutusu	Takım	1
12	KJ2011.02.00	Hidrolik istasyon	Takım	1

Otomatik delme 2′& 3/4′ delik ve kilitleme 2′& 3/4′ Kapatma
SN.	Adı	Birim	Miktar
1	Derin boğaz gücü 63 Ton pres	Takım	2
2	Çift Presleme kalıbı	Takım	1
3	Çift Kilitleme kalıbı	Takım	1
4	Kapak için otomatik taşıma hattı	Takım	1
5	Elektrik kontrol sistemi	Takım	1

Boy Kesme Hattı (varil gövdesi için)
SN.	Model No.	Adı	Birim	Miktar	Not
1	ST2311.00B	Yukarı-Bobin arabası	takım	1	Hidrolik tahrik
2	STK2010.01.00C	Bobin Açma Birleştirme	Takım	1	Hidrolik tahrik
3	STK1213100	9 merdane düzeltme makinesi	Takım	1	Frekans ayar hızı
4	STK1213200	Ölçüm tesisi	Takım	1	servo motor
5	Q11-1500	Sac Kesme Makinesi	Takım	1	3*1500mm
6	KJKZ2011	Elektrik kontrol kutusu	Takım	1
7	KJ2011.02.00	Hidrolik istasyon	Takım	1

Çelik Varil Gövdesi Üretim Hattı
SN.	Model No.	Adı	Birim	Miktar	Not
1	KJJQ.00	Konveyör			Kesme hattı
2	FHJ-250-2	Otomatik kaynak makinesi	Takım	1	Üç fazlı orta frekanslı invertör
3	YP-line201	Kaynak hattı haddeleme sıkıştırma ve demir dilini kesin	Takım	2
4	STG2201.00	Ekstrüzyon flanş makinesi	Takım	1	Çok çalışma adımlı Zincir ve elektrik kontrol hidrolik kontrol içerir
5	STG2203.00	Boncuk makinesi	Takım	1	Çok çalışma adımlı Zincir ve elektrik kontrol hidrolik kontrol içerir
6	STG2202. 00	Oluklu makinesi	Takım	1	Çok çalışma adımlı Zincir ve elektrik kontrol hidrolik kontrol içerir
7	STG1005.00	kaynak hattı Sızdırmazlık testi makinesi	Takım	1	Çok çalışma adımlı Zincir ve elektrik kontrol hidrolik kontrol içerir
8	ST2204.05.00	Varil uçları için otomatik besleme	Takım	1	Çok çalışma adımlı Zincir ve elektrik kontrol içerir
9	ST2204.00X	Dikiş makinesi	Takım	1	Çok çalışma adımlı Zincir ve elektrik kontrol hidrolik kontrol içerir
10	STG1005.00	Sızdırmazlık testi makinesi	Takım	1

Arka İşlem (Yıkama, Kurutma, Boyama Sistemi, Vb.)
SN.	Adı	Birim	Miktar	Not
1	Kaldırma makinesi	Takım	1
2	Yıkama, temizleme ve taşıma	Takım	1
3	Kurutma ve taşıma	Takım	1
4	Dönme makinesi	takım	2
5	Boyama odası (dış)	takım	2	3 renk
6	Ön dağıtıcı	Takım	2
7	Dikey üç kanallı kurutma ekipmanı	Takım	1	(dış)
8	Soğutma	Takım	1
9	Arka dağıtıcı	Takım	1
