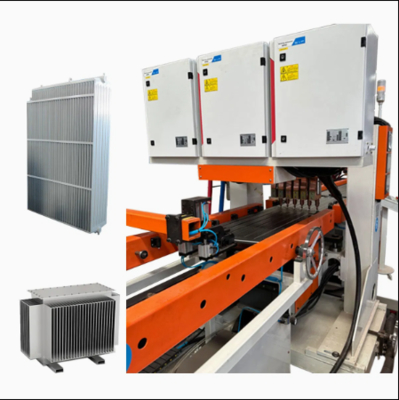

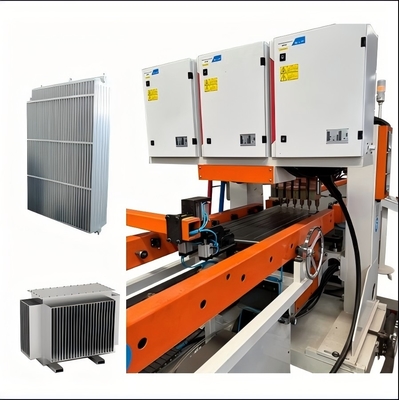

Tam otomatik transformatör ısı alıcı üretim hattı - TRINTFAR üretim

Tam otomatik transformatör ısı alıcı üretim hattı - TRINTFAR üretim
Fully automatic transformer heat sink production line - TRINTFAR manufacturing
Tam otomatik transformatör ısı alıcı üretim hattı - TRINTFAR üretim Tam otomatik transformatör ısı alıcı üretim hattı - TRINTFAR üretim Tam otomatik transformatör ısı alıcı üretim hattı - TRINTFAR üretim Tam otomatik transformatör ısı alıcı üretim hattı - TRINTFAR üretim Tam otomatik transformatör ısı alıcı üretim hattı - TRINTFAR üretim Tam otomatik transformatör ısı alıcı üretim hattı - TRINTFAR üretim Tam otomatik transformatör ısı alıcı üretim hattı - TRINTFAR üretim

Büyük resim :  Tam otomatik transformatör ısı alıcı üretim hattı - TRINTFAR üretim

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: Trintfar
Sertifika: CE
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1
Fiyat: 10000~80000
Ambalaj bilgileri: Ahşap parantez/ahşap kasalar
Teslim süresi: 90~120
Ödeme koşulları: L/C, D/A, D/P, T/T
İletişim

Tam otomatik transformatör ısı alıcı üretim hattı - TRINTFAR üretim

Açıklama
Giriş Voltajı: 380 ±% 10 (üç faz) 50Hz Giriş gücü: 2x250kva
İkincil Voltaj: 11.3V Maksimum kısa devre akımı: 50kA
Yalıtım direnci: Gövde yalıtım direncine giriş gücü ≥ 2.5mΩ Çalışma ortamı: Sıcaklık 40ºC, Nem% 90
Silindir Modeli: Φ160*80

Çalışma akışı

Tam otomatik transformatör ısı alıcı üretim hattı - TRINTFAR üretim 0

Çalışma akışı:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor


Ana ekipman



- Hayır.

Tam otomatik transformatör ısı alıcı üretim hattı - TRINTFAR üretim 1 Panel truss yükleme makinesi

Yığılmış malzemelerin besleme platformu arabalarına, her bir tarafta iki malzeme yerleştirme pozisyonu ile, dalgalanma aracını kullanarak manuel olarak yüklenmesi.

Truss gripper otomatik olarak plaka vagonunun her iki tarafından malzemeler alır ve onları taşıyıcı hattına yerleştirir.

Merkezi sıkıştırma konumlandırma mekanizması paneli taşıyıcıya hizalar.

Servo tahrikli mekanizma, levhayı her iki taraftan nokta kaynak için önceden nokta kaynak makinesine taşır.
Su kanalı halkası yükleme ve presleme makinesi

Su yolu halkası, çift yollu bir sistemle titreşimli plaka besleme kullanır.

Her tarafta iki baskı başlığı ön ve arka taraflarda su yolu halkalarına baskı yapar.

Malzeme aktarımı motorlu rulo besleme kullanır.		 Tam otomatik transformatör ısı alıcı üretim hattı - TRINTFAR üretim 2
Tam otomatik transformatör ısı alıcı üretim hattı - TRINTFAR üretim 3 Dönüştürme ve montaj makinesi

Hızlı ve doğru çevirme.

Akım için yüksek kaliteli zincirler; 400W azaltma motoru.

Kesin dönme konumlandırması için sensörlü vites azaltma motoru.

Otomatik kontrol, manuel müdahale yok.

Çevirme gövdesinden, yükleme cihazından, elektrik konsolundan, işletim sisteminden ve güvenlik çitinden oluşur.ve operasyonlar arasında verimli malzeme aktarımı.
Panel ön noktası konumlandırma kaynak makinesi

Panel otomatik olarak konveyör rafındaki kaynak durma pozisyonuna akıyor ve her iki tarafta da kaynakçılar önceden nokta kaynaklarına başlıyor.

Sadece bir satır için nokta kaynak öncesi gereklidir.

Bir set AC DN75 güç kaynağı kullanıyor.		 Tam otomatik transformatör ısı alıcı üretim hattı - TRINTFAR üretim 4
Tam otomatik transformatör ısı alıcı üretim hattı - TRINTFAR üretim 5 Panel portalı çok noktalı kaynak makinesi

Saldırma için 3 portalı çok noktalı kaynak makinesi.

Her ünitede 18 adet silindir kaynak eklemleri vardır.

Bir seferde bir sıra lehimli eklemleri kaynaklamak için AC kaynak kaynağı.

Yüksek hızlı servo bağlantı stepper, su kanalı plakalarını beslemek için sapıtı ileriye doğru besler.
Konveksiyon levha ön noktalı kaynak makinesi

Konveksiyon levhası online alet kılavuzuna manuel olarak yüklenir.

Dört başlı ön noktalı kaynak makinesi kullanılarak kaynak yapılır.

El ile kaynak için önceden belirlenmiş pozisyonların ilk sırasına itilen malzemeler.

Donanım, kalan kaynak noktaları için otomatik olarak değişir.		 Tam otomatik transformatör ısı alıcı üretim hattı - TRINTFAR üretim 6
Tam otomatik transformatör ısı alıcı üretim hattı - TRINTFAR üretim 7 Konveksiyon levha portre çok noktalı kaynak makinesi

Önceden belirlenmiş yol: Konveksiyon levhası önceden belirlenmiş yolu alet kılavuzuna takip eder.

Çift Gantry kaynak: 2 gantry çok noktalı kaynak.

Pnömatik eklemler: birim başına 16 set.

AC Güç kaynağı: AC ve sıralı kaynak için tek taraflı.

Servo Stepper: Yüksek hızlı servo stepper, su kanalı plakaları için tutmacı besler.
U şeklindeki hat taşıyıcı

U şeklindeki düzende malzemeleri aktarmak için rulo taşıyıcı raf kullanın.

Uzay verimliliği: U şekli alan tasarrufu sağlar, süreci optimize eder.

İşlem kolaylığı: Daha küçük işçi aralığı, uygun, yoğunluğu azaltır.		 Tam otomatik transformatör ısı alıcı üretim hattı - TRINTFAR üretim 8
Tam otomatik transformatör ısı alıcı üretim hattı - TRINTFAR üretim 9 Uzun yanlı çift başlı dikişli kaynak makinesi

Eşzamanlı kaynak: İki uzun kenarı da aynı anda kaynaklayın.

Güç kaynağı: 300KVA orta frekanslı AC istikrarlı uzun süreli kaynak için.
Gantry çift başlı kısa yan dikiş kaynak makinesi 2 Set

Orta frekanslı AC kaynak kaynakları kullanın.		 Tam otomatik transformatör ısı alıcı üretim hattı - TRINTFAR üretim 10
Tam otomatik transformatör ısı alıcı üretim hattı - TRINTFAR üretim 11 İki taraflı temizleme ve kesme makinesi

Uzun kenarlı kaynak ürünleri temizleyin ve kesin.
Kırkma makinesi

Kesme Süreci: Gerekli malzemelerin kesimini gerçekleştirin.

Kesme malzemesi: Beyaz çelik bıçak.

Kesim yöntemi: makas kesimi.		 Tam otomatik transformatör ısı alıcı üretim hattı - TRINTFAR üretim 12
Tam otomatik transformatör ısı alıcı üretim hattı - TRINTFAR üretim 13 Dört köşeli yay kesme makinesi

Köşe şekli: Keskin köşeleri yuvarlak kenarlar oluşturmak için kes.

Kesme malzemesi: Beyaz çelik.

Kesim yöntemi: Hidrolik yumruklama.
Çift başlı üç yönlü otomatik kaynak makinesi

Kaynak gücü: Orta frekanslı MD80 güç kaynağı.

Malzeme akışı: Döküm ve dönüş için çift taraflı kanallar.

Taşıma yöntemi: Malzeme taşıması için üç yönlü zincir plaka.

Otomatik besleme: Keskin çalışma için tutma ve kaynak konumlandırması.		 Tam otomatik transformatör ısı alıcı üretim hattı - TRINTFAR üretim 14
Tam otomatik transformatör ısı alıcı üretim hattı - TRINTFAR üretim 15 Destek kanca otomatik kaynak makinesi

Kaynak gücü: Orta frekanslı MD40 güç kaynağı.

Besleme yöntemi: Malzeme beslenmesi için klip tipi yığma.

Yükleme: Pnömatik saplayıcı malzemeleri kaynak pozisyonuna yükler.
Otomatik basınç hava sıklığı algılama makinesi

Test basıncı: 10 bar.

Test Yöntemi: Su tankında otomatik basınç testi.		 Tam otomatik transformatör ısı alıcı üretim hattı - TRINTFAR üretim 16



Diğer bilgiler



- Hayır.

Ürün Ayrıntıları Teknik Hizmetler
Çelik Panel Radyatör Üretim hattı U şeklindeki Dönüş Düzenleme Şeması Müşteri odaklılığına bağlı kalın ve şirketinize kurulum, devreye girme, eğitim ve bakım gibi kapsamlı satış öncesi ve satış sonrası hizmetler sağlayın.
Tam otomatik transformatör ısı alıcı üretim hattı - TRINTFAR üretim 21

Satış öncesi hizmet:Sözleşme imzalanmadan önce, şirket müşterilere çeşitli üretim süreci çözümleri ve ekipman için teknik danışmanlık hizmetleri sunar.

Kurulum ve işletmeye başlatma:Sözleşmeye göre, şirketimiz ekipmanları kullanıcı tarafından belirlenen kurulum alanına belirtilen süre içinde güvenli bir şekilde taşıyacaktır.ve teknik servis mühendislerini yerleştirmek için gönderin.. Kullanıcının temel kurulum ve devreye girme yedek parçaları olduğunda, teknik servis mühendisi, kullanıcının kullanması için makineyi kurar ve hata ayıklar.kurulum ve devreye girme alanı ortamının düzenli olmasını sağlamak, temiz ve düzenli.

Satış sonrası Eğitim: Şirket, alıcının tesisinde veya satıcının eğitim merkezinde ücretsiz teknik eğitim (5 gün minimum) sunar.

  • - Yazılım kullanımını kontrol edin
  • - Güçlendirme / kapatma prosedürleri
  • - Panel ve yazılım parametresi ayarları
  • -Makinelerin Temel Temizlenmesi ve Bakımı
  • - Genel donanım arızalarını ele almak
  • - İşletim önlemleri

Ekipmanın bakımı

  • - Son kabulden sonra bir yıllık garanti;
  • - Müşteri hizmetleri yanıt süresi 24 saat içinde;
  • -Ücretli onarımlar garanti süresinden sonra sağlanır.
Üretim Sonuçları
Tam otomatik transformatör ısı alıcı üretim hattı - TRINTFAR üretim 22

- Hayır.- Hayır.

Hayır Adı Malzeme Notlar
1 Panel Soğukta yuvarlanmış çelik levha 1.1mm kalınlığı
2 Konveksiyon plağı Soğukta yuvarlanmış çelik levha 0.3mm kalınlığı
3 Arayüz tipi   4x G 1/2 iç iplik arayüzü
4 Ürünün uzunluğu   400-3000 mm
5 Ürünün genişliği   300/400/500/600/900 mm

Ekipman konfigürasyonu listesi



Hayır Ekipmanın adı Model miktarı Birim
1 Panel truss yükleme makinesi HJ-0-0 1 bir dizi
2 Su kanalı halkası yükleme ve presleme makinesi YZJ-0-0 1 bir dizi
3 Döner ve montaj makinesi 1 FZJ-0-0 1 bir dizi
4 Panel ön noktası konumlandırma kaynak makinesi DN75-2C 1 bir dizi
5 Panel portalı çok noktalı kaynak makinesi 10*DN60-36C 3 bir dizi
6 Konveksiyon levha ön noktalı kaynak makinesi 2*DN63-4C 1 bir dizi
7 Konveksiyon levha portre çok noktalı kaynak makinesi 4*DN63-16C 3 bir dizi
8 U şeklindeki hat taşıyıcı ZJG-0-0 1 bir dizi
9 Uzun yanlı çift başlı dikişli kaynak makinesi 2*FVM300-2C 1 bir dizi
10 Gantry çift başlı kısa yan dikişli kaynak makinesi 1 2*FVM300-2C 1 bir dizi
11 Gantry çift başlı kısa yan dikişli kaynak makinesi 2 2*FVM300-2C 1 bir dizi
12 İki taraflı temizleme ve kesme makinesi XBJ-0-0 1 bir dizi
13 Kırma makinesi JCJ-0-0 1 bir dizi
14 Dört köşeli yay kesme makinesi QJJ-0-0 1 bir dizi
15 Döner ve montaj makinesi 2 FZJ-0-0 1 bir dizi
16 Çift başlı üç yönlü otomatik kaynak makinesi 2*MD80-2C 1 bir dizi
17 Destek kanca otomatik kaynak makinesi 2*MD40-4C 1 bir dizi
18 Otomatik basınç hava sıklığı algılama makinesi JCJ-0-0 1 bir dizi
19 İndirim taşıyıcı SSJ-0-0 1 bir dizi



Su, Elektrik ve Gaz Yapısı

Proje Parametreler
Toplam güç dağılımı 1600KVA (Tamamen kullanılan gerçek güç yaklaşık 1000KVA'dır)
Gaz kaynağı basıncı 0.6MPa
Su kaynağı basıncı 0.15MPa~0.30MPa
Basınçlı hava kaynağı gereksinimleri 1000L/dakikada
Toplam su akışı 1200L/dakikada
Ekipmanın işlenme uzunluğu*genişliği yaklaşık. 60m*10m

- Hayır.Tam otomatik transformatör ısı alıcı üretim hattı - TRINTFAR üretim 27- Hayır.- Hayır.- Hayır.
