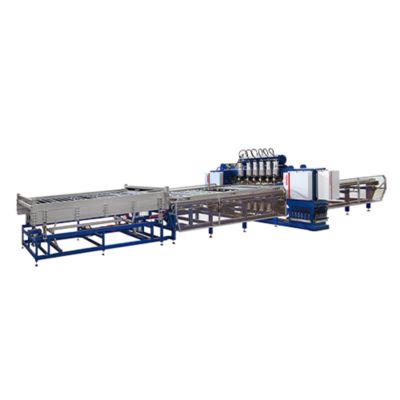

Otomatik üretim hattı oluşturan IBC ızgara bükme kutusu

Otomatik üretim hattı oluşturan IBC ızgara bükme kutusu
IBC grid bending box forming automatic production line
Otomatik üretim hattı oluşturan IBC ızgara bükme kutusu Otomatik üretim hattı oluşturan IBC ızgara bükme kutusu Otomatik üretim hattı oluşturan IBC ızgara bükme kutusu Otomatik üretim hattı oluşturan IBC ızgara bükme kutusu Otomatik üretim hattı oluşturan IBC ızgara bükme kutusu Otomatik üretim hattı oluşturan IBC ızgara bükme kutusu

Büyük resim :  Otomatik üretim hattı oluşturan IBC ızgara bükme kutusu

Ürün ayrıntıları:
Place of Origin: China
Marka adı: Trintfar
Sertifika: CE
Ödeme & teslimat koşulları:
Minimum Order Quantity: 1
Fiyat: 10000~80000
Packaging Details: Wooden brackets/wooden cases
Delivery Time: 90~120
Payment Terms: L/C, D/A, D/P, T/T
İletişim

Otomatik üretim hattı oluşturan IBC ızgara bükme kutusu

Açıklama
apacity config: 150-200Pcs/8h Operators: Manual line（7-8 people）Automatic line（5-6 people）
Equipment power distribution: 550KW Air Requirement: 1.1m³/min
Water Requirement: 10-25m³/h

İş Akışı

Otomatik üretim hattı oluşturan IBC ızgara bükme kutusu 0



İş akışı:

Çerçeve İşleme: Çerçeve Kaynağı → Çerçeve Bükme → Boru → Takma ve Kilitleme → Çerçeve Zımbalama ve Delik Açma

Taban İşleme: Taban Boru Bükme Makinesi → Taban Kaynağı


Ana ekipmanlar

Çerçeve İşleme Makinesi

                             Otomatik üretim hattı oluşturan IBC ızgara bükme kutusu 1
Çerçeve Kaynak Makinesi

Kaynak Verimliliği: 45sn/adet

Yüksek rijitlik ve kararlı çalışma için güçlendirilmiş Gantry Yapısı.

Enerji verimli kaynak için Orta Frekanslı İnverter Güç Kaynağı.

Güvenilir kaynak noktaları için her biri bağımsız akım ayarlı 6 Kaynak Kafası ve Güç Sistemi.

Sürekli çalışma için Çift Katmanlı Besleyici Tasarımı: Bir besleyici kaynak yaparken, diğeri malzeme yükler.

Hassas konumlandırma için servo tahrikli kademeli bant ile Otomatik Kademeli Kaynak.

Otomatik Sökme: Kaynak sonrası silindir, boşaltmaya hazırlanmak için dışarı çıkarır.

Otomatik Boşaltma: Servo kontrollü tutucu, kaynaklı ürünü belirlenen konuma taşır, iş gücünü azaltır ve verimliliği artırır. Kolay taşıma için 90° Döner Boşaltma Besleyici.

Otomatik üretim hattı oluşturan IBC ızgara bükme kutusu 2

Otomatik üretim hattı oluşturan IBC ızgara bükme kutusu 3

Çerçeve Bükme Makinesi

Yüksek bükme hassasiyeti, kararlı çalışma ve verimlilik için tüm çerçeve işleme. Her 15-20 saniyede bir çerçeve büker.

Özel Bükme Denge Sistemi, çerçeve köşegen doğruluğunu sağlar.

Yüksek otomasyon için HMI + PLC Kontrolü.

Personeli azaltan otomatik yükleme/boşaltma için Manipülatör Seçeneği.

Farklı boruları bükmek için Hızlı Kalıp Değişimi.

Hızlı tepki, düşük atalet ve yüksek hassasiyetli Servo Hidrolik Sistem.

Müşteri ihtiyaçlarına göre otomasyon için özelleştirmeye izin veren Modüler Tasarım.



Otomatik üretim hattı oluşturan IBC ızgara bükme kutusu 4

Otomatik üretim hattı oluşturan IBC ızgara bükme kutusu 5

Çerçeve Kilitleme Makinesi

Verimlilik ve Kalite: Kilitleme işlemi yaklaşık 25-30 saniye sürer.

Yüksek takma hassasiyeti, güçlü kilitleme, kararlı ve verimli çalışma için bir bütün olarak işlenmiş Makine Çerçevesi.

Yüksek otomasyon için HMI + PLC Kontrolü.

Personeli azaltan otomatik yükleme/boşaltma için Manipülatör Seçeneği.

Kolay kalıp değişimi ile farklı kilitleme borusu gereksinimlerini karşılamak için Hızlı Kalıp Değişimi.

Hızlı tepki, düşük atalet ve yüksek hassasiyetli Servo Hidrolik Sistem.

Müşteri ihtiyaçlarına göre otomasyonun özelleştirilmesine izin veren Modüler Tasarım.





Otomatik üretim hattı oluşturan IBC ızgara bükme kutusu 6

Otomatik üretim hattı oluşturan IBC ızgara bükme kutusu 7

Zımbalama ve Delik Açma Makinesi

Verimlilik ve Kalite: Kilitleme işlemi yaklaşık 25-30 saniye sürer.

Makine Çerçevesi: Yüksek hassasiyet, kararlı ve verimli çalışma için tüm gövde işleme.

Kontrol Sistemi: Yüksek otomasyon için HMI + PLC.

Manipülatör: Personeli azaltan otomatik yükleme/boşaltma için seçenek.

Hızlı Kalıp Değişimi: Farklı boru zımbalama ihtiyaçlarını karşılamak için kalıpları kolayca değiştirin.

Servo Hidrolik Sistem: Hızlı tepki, düşük atalet ve yüksek hassasiyet.

Modüler Tasarım: Müşteri ihtiyaçlarına göre özelleştirilebilir otomasyon.







Taban İşleme Makinesi



Taban Boru Bükme Makinesi

Otomatik üretim hattı oluşturan IBC ızgara bükme kutusu 8



Taban Boru Kaynak Makinesi​

Otomatik üretim hattı oluşturan IBC ızgara bükme kutusu 9





Tasarım:Taban çerçeve kaynağı için 7 kaynak kafalı yatay yapı. Operatörün sadece yükleme/boşaltma yapması gerekir; kaynak otomatiktir.

Güç: 3 set MF DC 160KVA.

Faydaları:Ürün kalitesini ve üretim hızını artırır, maliyetleri düşürür ve manuel kaynaklamadan kaynaklanan istikrarsızlığı ortadan kaldırır. Daha yüksek otomasyon ve üretim verimliliği.











Diğer bilgiler

IBC Kafes Çerçeve üretim hattı Şema Diyagramı

Otomatik üretim hattı oluşturan IBC ızgara bükme kutusu 10

Otomatik üretim hattı oluşturan IBC ızgara bükme kutusu 11





Üretim Sonuçları

Otomatik üretim hattı oluşturan IBC ızgara bükme kutusu 12



Teknik Servisler

Müşteri odaklılığa bağlı kalın ve şirketiniz için kurulum, devreye alma, eğitim ve bakım gibi kapsamlı satış öncesi ve satış sonrası hizmetler sağlayın.

Satış öncesi hizmet: Sözleşmeyi imzalamadan önce, şirket müşterilere çeşitli üretim süreci çözümleri ve ekipman için teknik danışmanlık hizmetleri sunar.

Kurulum ve devreye alma: Sözleşmeye göre, şirketimiz ekipmanı belirtilen süre içinde kullanıcının belirlediği kurulum yerine güvenli bir şekilde taşıyacak ve yerinde kurulum için teknik servis mühendisleri gönderecektir. Kullanıcının temel kurulum ve devreye alma yedek parçaları olduğunda, teknik servis mühendisi makineyi kullanıcı için kuracak ve devreye alacak, kurulum ve devreye alma yerinin düzenli, temiz ve düzenli olmasını sağlayacaktır.

Satış Sonrası Eğitim: Şirket, alıcının yerinde veya satıcının eğitim merkezinde ücretsiz teknik eğitim (en az 5 gün) sunmaktadır. Temel konular şunları içerir:

  • -Kontrol yazılımı kullanımı
  • -Açma/kapama prosedürleri
  • -Panel ve yazılım parametre ayarları
  • -Temel makine temizliği ve bakımı
  • -Yaygın donanım arızalarının giderilmesi
  • -Çalışma önlemleri

Ekipman bakımı

  • -Nihai kabulden sonra bir yıl garanti;
  • -Müşteri hizmetleri yanıt süresi 24 saat içinde;
  • -Garanti süresi dolduktan sonra ücretli onarımlar sağlanır.





Ekipman Yapılandırma Listesi

NO Ekipman adı Birim Miktar Ana fonksiyonlar
1 Örgü gantry kaynak makinesi Birim 1 Örgü çok noktalı kaynak
2 Örgü otomatik besleme makinesi Set 1 Uzun ve kısa boruların otomatik yüklenmesi
3 Örgü malzeme alma manipülatörü Birim 1 Örgü boşaltma (istifleme)
4 Dört eksenli bükme makinesi Set 1 Büzülme kafalı örgü bükme ve şekillendirme
5 Kilitleme makinesi Set 1 Örgü bükme ve kilitleme
6 Düzleştirme zımbalama makinesi Set 1 Çerçevenin alt borusunun zımbalanması ve kesilmesi
7 Çerçeve manipülatörü Set 1 Çerçeveyi kavramak için yukarı ve aşağı hareket eden üç manipülatör
8 Çelik ayak kaynak makinesi Set 1 Alt çerçevenin çelik ayaklarının kaynağı
9 Çelik ayak kaynak makinesi malzeme alma manipülatörü Set 1 Kaynak sonrası alt çerçevenin çıkarılması, aktarılması ve istiflenmesi
10 Otomatik hava geçirmez makine Set 1 Astarın sıkılığını test etmek
11 Alt boru için otomatik çift bükme makinesi Set 1 Alt borunun büzülmesi, kabartılması ve bükülmesi
12 Titreşim test platformu Set 1 IBC varillerinin sağlamlığını ve korunmasını test etmek
