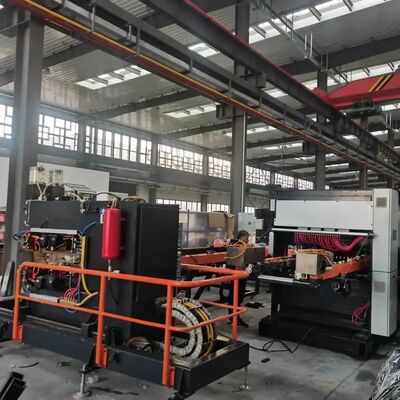

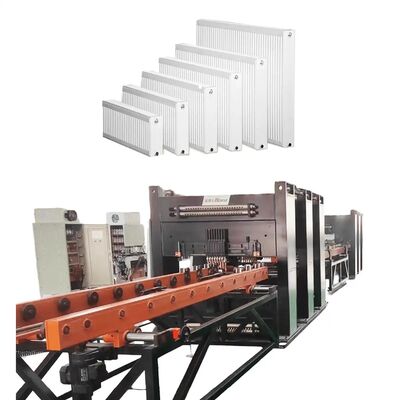

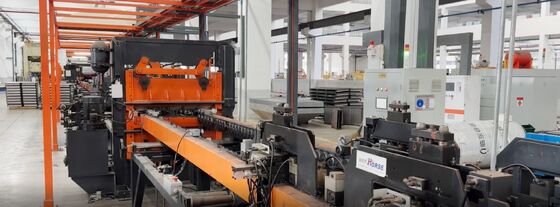

Çelik panel radyatör üretim hattı

Büyük resim : Çelik panel radyatör üretim hattı

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	TRINTFAR
Sertifika:	CE
Model numarası:	FVM-170KVA

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1
Fiyat:	USD 10000-50000 set
Ambalaj bilgileri:	Ahşap Kutu
Teslim süresi:	Son ödemeden sonraki 90 gün içinde
Ödeme koşulları:	L/C, D/A, D/P, T/T
Yetenek temini:	yılda 50

İletişim

Çelik panel radyatör üretim hattı

Açıklama

Makine Kapasitesi::	120 m/dak	Garanti Sonrası Servis:	Videolu teknik destek
Otomatik Sınıflandırma:	Otomatik	Durum:	Yeni
Gerilim:	220V/380V	güç(w):	220-450KW
İsim:	Yüksek Verimli Çin Çelik Levha Radyatör Üretim Hattı	Çekirdek Bileşenler::	PLC, Motor, Rulman, Şanzıman, Motor, Basınçlı kap, Dişli,

Ürün Tanımı

Çalışma akışı

Çalışma akışı:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor
Ana ekipman

Panel truss yükleme makinesi

Yığılmış malzemelerin besleme platformu arabalarına, her bir tarafta iki malzeme yerleştirme pozisyonu ile, dalgalanma aracını kullanarak manuel olarak yüklenmesi.
Truss gripper otomatik olarak plaka vagonunun her iki tarafından malzemeler alır ve onları taşıyıcı hattına yerleştirir.
Merkezi sıkıştırma konumlandırma mekanizması paneli taşıyıcıya hizalar.
Servo tahrikli mekanizma, levhayı her iki taraftan nokta kaynak için önceden nokta kaynak makinesine taşır.

Su kanalı halkası yükleme ve presleme makinesi

Su yolu halkası, çift yollu bir sistemle titreşimli plaka besleme kullanır.
Her tarafta iki baskı başlığı ön ve arka taraflarda su yolu halkalarına baskı yapar.
Malzeme aktarımı motorlu rulo besleme kullanır.

Dönüştürme ve montaj makinesi

Hızlı ve doğru çevirme.
Akım için yüksek kaliteli zincirler; 400W azaltma motoru.
Kesin dönme konumlandırması için sensörlü vites azaltma motoru.
Otomatik kontrol, manuel müdahale yok.
Çevirme gövdesinden, yükleme cihazından, elektrik konsolundan, işletim sisteminden ve güvenlik çitinden oluşur.ve operasyonlar arasında verimli malzeme aktarımı.

Panel ön noktası konumlandırma kaynak makinesi

Panel otomatik olarak konveyör rafındaki kaynak durma pozisyonuna akıyor ve her iki taraftaki kaynakçılar önceden nokta kaynakına başlıyor.1 adet AC DN75 güç kaynağı kullanıyor..

Panel portalı çok noktalı kaynak makinesi

3 gantry çok noktalı kaynak makineleri kaynak için. Her birim 18 set silindir kaynak eklemleri vardır. Bir seferde bir sıra kaynak eklemleri kaynak için AC kaynak kaynak kaynak.Yüksek hızlı servo bağlantı stepper su kanalı plaka beslemek için ileri gripper besler.

Konveksiyon levha ön noktalı kaynak makinesi

Konveksiyon levhası, online alet kılavuzuna elle yüklenir.El ile kaynak için önceden belirlenmiş konumların ilk sırasına itilen malzemelerDonanım, kalan kaynak noktaları için otomatik olarak değişir.

Konveksiyon levha portre çok noktalı kaynak makinesi

Önceden ayarlanmış yol:Konveksiyon levhası, önceden ayarlanmış bir yol izleyerek alet kılavuzuna girer.
Çifte Gantry kaynak:2 portalı çok noktalı kaynak makinesi.
Pnömatik eklemler:Birim başına 16 set.
Değişimsel güç kaynağı:AC & sıralı kaynak için tek taraflı.
Servo Stepper:Yüksek hızlı servo stepper, su kanalı plakaları için bir tutma kaynağı sağlar.

U şeklindeki hat taşıyıcı

U şeklindeki düzende malzemeleri aktarmak için rulo taşıyıcı raf kullanın.
Uzay verimliliği: U şekli alan tasarrufu sağlar, süreci optimize eder.
Kullanım kolaylığı:Daha küçük bir işçi aralığı, uygun, yoğunluğu azaltır.

Uzun yanlı çift başlı dikişli kaynak makinesi

Aynı anda kaynak:İki uzun kenarı da aynı anda kaynaklayın.
Güç kaynağı:Kalıcı uzun süreli kaynak için 300KVA orta frekanslı AC.

Gantry çift başlı kısa yan dikiş kaynak makinesi 2 Set

Orta frekanslı AC kaynak kaynakları kullanın.

İki taraflı temizleme ve kesme makinesi

Uzun kenarlı kaynak ürünleri temizleyin ve kesin.

Kırkma makinesi

Kesim süreci:Gerekli malzemeleri kesmek.
Kesme malzemesi:Beyaz çelik bıçak.
Kesim yöntemi:Makas kesimi.

Dört köşeli yay kesme makinesi

Köşe şekli:Keskin köşeleri yuvarlak kenarlar oluşturmak için kes.
Kesme malzemesi:Beyaz çelik.
Kesim yöntemi:Hidrolik yumruklama.

Çift başlı üç yönlü otomatik kaynak makinesi

Kaynak gücü:Orta frekanslı MD80 güç kaynağı.
Malzeme akışı:Döküm ve dönüş için çift taraflı kanallar.Taşıma Yolu:Malzeme taşımacılığı için üç yönlü zincir plaka.Otomatik besleme:Keskin çalışma için sap ve kaynak konumlandırması.

Destek kanca otomatik kaynak makinesi

Kaynak gücü:Orta frekanslı MD40 güç kaynağı.
Besleme Yöntemi:Malzeme besleme için klip tipi yığma.
Yükleme:Pnömatik sapık materialları kaynak pozisyonuna yükler.

Otomatik basınç hava sıklığı algılama makinesi

Test Basıncı:10 bar.
Test Yöntemi:Su tankındaki otomatik basınç testi.

Diğer bilgiler

Ürün Ayrıntıları

Teknik Hizmetler

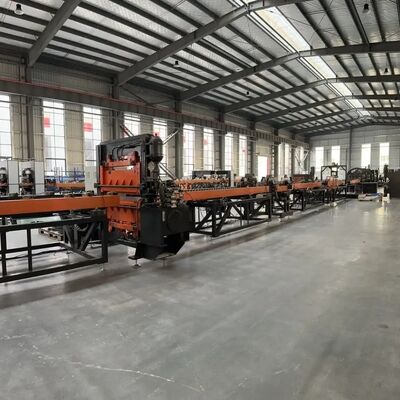

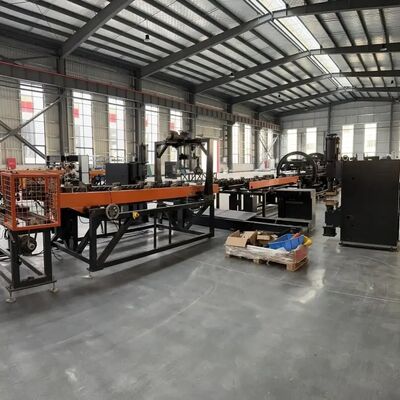

Çelik Panel Radyatör Üretim hattı U şeklindeki Dönüş Düzenleme Şeması

Müşteri odaklılığını takip edin ve şirketinize kurulum, devreye girme, eğitim ve bakım gibi kapsamlı satış öncesi ve satış sonrası hizmetler sunun.

Satış öncesi hizmet:Sözleşme imzalanmadan önce, şirket müşterilere çeşitli üretim süreci çözümleri ve ekipmanlar için teknik danışmanlık hizmetleri sunar.

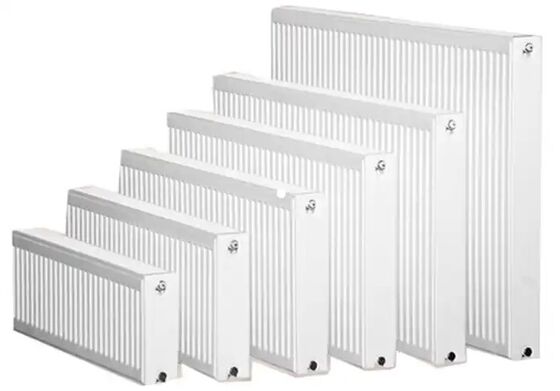

Üretim Sonuçları

Kurulum ve işletmeye başlatma:Sözleşmeye göre, şirketimiz ekipmanları kullanıcı tarafından belirlenen kurulum alanına belirtilen süre içinde güvenli bir şekilde taşıyacak.ve teknik servis mühendislerini yerleştirmek için gönderin.. Kullanıcının temel kurulum ve devreye sokma yedek parçaları olduğunda, teknik servis mühendisi, kullanıcının kullanması için makineyi kurar ve hata ayıklaması yapar.kurulum ve devreye girme alanı ortamının düzenli olmasını sağlamak, temiz ve düzenli.

Satış sonrası eğitim:Şirket, alıcının tesisinde veya satıcının eğitim merkezinde ücretsiz teknik eğitim (5 gün minimum) sunar.
- Yazılım kullanımını kontrol etmek - Güç açma / kapatma prosedürleri
- Panel ve yazılım parametresi ayarları
-Makinelerin Temel Temizlenmesi ve Bakımı
- Genel donanım arızalarını ele almak
- İşletim önlemleri
Ekipmanın bakımı
- Son kabulden sonra bir yıllık garanti;
- Müşteri hizmetleri yanıt süresi 24 saat içinde;
-Ücretli onarımlar garanti süresinden sonra sağlanır.

Hayır	Adı	Malzeme	Notlar
1	Panel	Soğukta yuvarlanmış çelik levha	1.1mm kalınlığı
2	Konveksiyon plağı	Soğukta yuvarlanmış çelik levha	0.3mm kalınlığı
3	Arayüz tipi		4x G 1/2 iç iplik arayüzü
4	Ürünün uzunluğu		400-3000 mm
5	Ürünün genişliği		300/400/500/600/900 mm

Ekipman konfigürasyonu listesi

Hayır	Ekipmanın adı	Model	miktarı	Birim
1	Panel truss yükleme makinesi	HJ-0-0	1	bir dizi
2	Su kanalı halkası yükleme ve presleme makinesi	YZJ-0-0	1	bir dizi
3	Döner ve montaj makinesi 1	FZJ-0-0	1	bir dizi
4	Panel ön noktası konumlandırma kaynak makinesi	DN75-2C	1	bir dizi
5	Panel portalı çok noktalı kaynak makinesi	10*DN60-36C	3	bir dizi
6	Konveksiyon levha ön noktalı kaynak makinesi	2*DN63-4C	1	bir dizi
7	Konveksiyon levha portre çok noktalı kaynak makinesi	4*DN63-16C	3	bir dizi
8	U şeklindeki hat taşıyıcı	ZJG-0-0	1	bir dizi
9	Uzun yanlı çift başlı dikişli kaynak makinesi	2*FVM300-2C	1	bir dizi
10	Gantry çift başlı kısa yan dikişli kaynak makinesi 1	2*FVM300-2C	1	bir dizi
11	Gantry çift başlı kısa yan dikişli kaynak makinesi 2	2*FVM300-2C	1	bir dizi
12	İki taraflı temizleme ve kesme makinesi	XBJ-0-0	1	bir dizi
13	Kırkma makinesi	JCJ-0-0	1	bir dizi
14	Dört köşeli yay kesme makinesi	QJJ-0-0	1	bir dizi
15	Döner ve montaj makinesi 2	FZJ-0-0	1	bir dizi
16	Çift başlı üç yönlü otomatik kaynak makinesi	2*MD80-2C	1	bir dizi
17	Destek kanca otomatik kaynak makinesi	2*MD40-4C	1	bir dizi
18	Otomatik basınç hava sıklığı algılama makinesi	JCJ-0-0	1	bir dizi
19	İndirim taşıyıcı	SSJ-0-0	1	bir dizi

Su, Elektrik ve Gaz Yapısı

Proje	Parametreler
Toplam güç dağılımı	1600KVA (Tamamen kullanılan gerçek güç yaklaşık 1000KVA'dır)
Gaz kaynağı basıncı	0.6MPa
Su kaynağı basıncı	0.15MPa~0.30MPa
Basınçlı hava kaynağı gereksinimleri	1000L/dakikada
Toplam su akışı	1200L/dakikada
Ekipmanın işlenme uzunluğu*genişliği yaklaşık.	60m*10m
