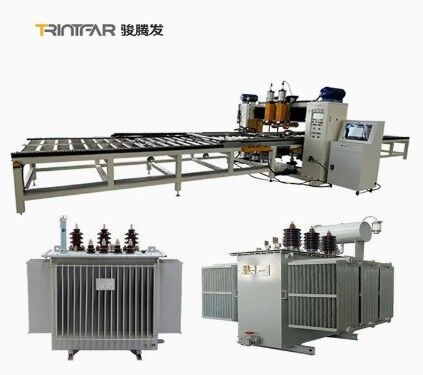

Güç Transformatörü Radyatör Üreticisi - Transformatör Oluklu Sac Üretim Hattı

Büyük resim : Güç Transformatörü Radyatör Üreticisi - Transformatör Oluklu Sac Üretim Hattı

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	TRINTFAR
Sertifika:	CE
Model numarası:	FVM-170KVA

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1
Fiyat:	USD 10000-50000 set
Ambalaj bilgileri:	Ahşap Kutu
Teslim süresi:	Son ödemeden sonraki 90 gün içinde
Ödeme koşulları:	L/C, D/A, D/P, T/T
Yetenek temini:	yılda 50

İletişim

Güç Transformatörü Radyatör Üreticisi - Transformatör Oluklu Sac Üretim Hattı

Açıklama

Makine Kapasitesi::	120 m/dak	Garanti Sonrası Servis:	Videolu teknik destek
Otomatik Sınıflandırma:	Otomatik	Durum:	Yeni
Gerilim:	220V/380V	güç(w):	220-450KW
İsim:	Yüksek Verimli Çin Çelik Levha Radyatör Üretim Hattı	Çekirdek Bileşenler::	PLC, Motor, Rulman, Şanzıman, Motor, Basınçlı kap, Dişli,

İş Akışı

İş akışı:Bobin açma→rulo şekillendirme→ hidrolik pres→ çevirme→ çoklu punta kaynağı→ yan dikiş kaynağı→ baş kaynağı→ yan kesme→ baş kesme→ nihai ürün→ otomatik panel istifleme makinesi

Ana ekipmanlar

Rulo şekillendirme istasyonu
Yuvarlanma hızı: 6-14 m/dak
Ayarlanabilir basınç Uç zımbası: 315 tonluk hidrolik pres
Kanatçıkların uzunluk/boyut doğruluğu için döner kodlayıcı ve servo sürücü
Seviyeleme mekanizması, tek parça düzlüğünü sağlar
Açılmış malzeme, yükleme arabası aracılığıyla 5 tonluk boşaltma rafına yerleştirilir ve levhalar halinde yuvarlanır
Müşteri talebine göre isteğe bağlı tampon çukuru

Çevirme ve birleştirme istasyonu
Taşıma hızı: 5-15 m/dak
Radyatör kanatçıklarının 180° çevrilmesi
Çevirme cihazı: döner raf, çevirme rafı, iletim sistemi, çevirme cihazı, itme cihazı vb.
İlk levha önceden ayarlanmış konuma ulaşır → karşı taşıma rafına çevrilir
İkinci levha önceden ayarlanmış konuma ulaşır → itme cihazı onu ilk levhanın üzerine hareket ettirir, birleştirmeyi tamamlar

Çift kafalı ön punta kaynak istasyonu
İki set punta kaynak basınç cihazı
Güç: 60 KVA
Çevirme ve montajdan sonra, ön punta kaynak makinesi, çoklu punta kaynağı için iş parçalarını hizalar ve sabitler

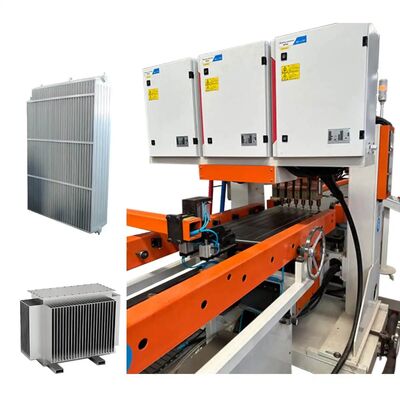

Portal çoklu punta kaynak istasyonu
12 set punta kaynak basınç cihazı
Çift kafalı kaynak başlığı, 6 nokta/sıra
AC güç kaynakları: 12 set
Güç: Geliştirilmiş verimlilik için 12 * 50 KVA Çift sıralı kaynak

Çift taraflı dikiş kaynak istasyonu
2 set dikiş kaynak makinesi, simetrik olarak düzenlenmiş
4 set dikiş kaynak basınç başlığı
2 set değişken frekanslı kaynak güç kaynağı
Güç: 2 * 160 KVA
Maksimum basınç: 12.000 N
Diferansiyel iletim mekanizması
Dikiş kaynak hızı: 0-2.8 m/dak

Rulo kesme ve tesviye istasyonu
Makine kutusu, tahrik cihazı, kesme cihazı, kenar ezme mekanizması, tesviye mekanizması, elektronik kontrol sistemi, pnömatik sistem vb.'den oluşur.
Rulo kesme diski her iki tarafı keser; kesici disk alaşımlı takım çeliğinden yapılmıştır (darbeye dayanıklı, aşınmaya dayanıklı, uzun hizmet ömrü)
Rulo kesme hızı: 2-6 m/dak
Tahrik gücü: 4 kW

Uç zımbalama istasyonu
Taban, kaldırma mekanizması, zımbalama çerçevesi, zımbalama kalıbı, zımbalama silindiri, kaldırma silindiri ve hidrolik istasyondan oluşur
Kenar hizalamasını ve tutarlılığını sağlamak için gevşek uçları kesmek için kullanılır
Zımbalama kuvvetini azaltmak için eğimli kenarlı zımbalama kalıbı
Zımbalama makinesi basıncı: 160 T

Uç argon ark kaynak istasyonu
2 set ekipman, simetrik olarak düzenlenmiş
1 set iş parçasının ön ucunu kaynaklamak için, 1 set iş parçasının arka ucunu kaynaklamak için
4 set Panasonic argon ark kaynak güç kaynağı
Akım aralığı: 5-315 A
Kaynak hızı: 300-600 mm/dak

Paletleme istasyonu
Paletleme rafı başına depolama miktarı: 40 adet
Palet aralığı: 45 mm
Kapma yöntemi: Silindir malzemeyi kelepçeler, tutucu rafa yerleştirmek için 90° döner
Malzeme arabası çalışma yöntemi: Servo kademeli hareket, 1 parça yerleştirdikten sonra bir sonraki konuma hareket eder, raf dolduğunda manuel araba değişimi

Başlık borusu zımbalama makinesi

Başlık Zımba Makinesi, bir boru üzerinde (maks. 40 panel) 40'a kadar yuva çifti oluşturmak için otomatik olarak indeksler. Boru, panel başına 2 özel şekilli dikdörtgen yuva ile kesilir. İç destek, zımbalama sırasında deformasyonu önler. Zımba başına döngü süresi: ~6 saniye.

Montaj Fikstürü
Yatay Montaj Fikstürü, radyatör panellerini başlık borularına monte etmeye yardımcı olur. Paneller, Otomatik İstifleme Makinesinde ve ardından fikstürde bir raf fikstürüne yerleştirilir. Bir uç uzunluk için manuel olarak ayarlanırken, diğer uç, çivileme kaynağı için tutmak ve konumlandırmak için hidrolik bir pres kullanır.

Flanş kaynak masası
Motorlu flanş montaj fikstürü, radyatör merkez hattı üzerindeki montaj flanşlarını doğru bir şekilde hizalamak için tasarlanmıştır. Panel uzunluğu ve montaj derinliği için motorlu ayarlamalarla, üretim değişiklikleri için hızlı yeniden yapılandırmaya olanak tanır. Servo motor konumlandırması, hassas montajlar sağlar.

Kaynak montajı için çevirme masası
Motorlu çevirme fikstürü, radyatör elemanlarını radyatör montajı için çevirmek üzere tasarlanmıştır, bir taraftan başlık borusunu kaynakladıktan sonra, diğer tarafı kaynaklamak için radyatörü çevirin.

Diğer bilgiler

Ürün Detayları

Teknik Servisler

Trintfar Horse Transformatör Radyatör Kanat Üretim Hattı, uluslararası standartları karşılar ve daha ekonomik ve rekabetçi bir fiyat sunar.

Tam Otomatik Transformatör Radyatör Kanat Üretim Hattı Düzen Şeması

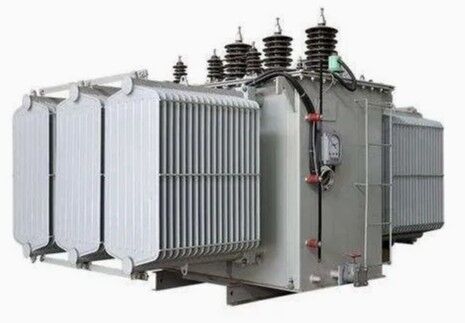

Üretim Sonuçları

Müşteri odaklılığa bağlı kalın ve şirketiniz için kurulum, devreye alma, eğitim ve bakım gibi kapsamlı satış öncesi ve satış sonrası hizmetler sağlayın.

Satış öncesi hizmet:Sözleşmeyi imzalamadan önce, şirket müşterilere çeşitli üretim süreci çözümleri ve ekipman için teknik danışmanlık hizmetleri sağlar.

Kurulum ve devreye alma:Sözleşmeye göre, şirketimiz ekipmanı, kullanıcının belirtilen süre içinde belirtilen kurulum yerine güvenli bir şekilde taşıyacak ve teknik servis mühendislerini yerinde kurmak üzere gönderecektir. Kullanıcının temel kurulum ve devreye alma yedek parçaları olduğunda, teknik servis mühendisi makineyi kullanıcı için kuracak ve hata ayıklayacak, kurulum ve devreye alma saha ortamının düzenli, temiz ve düzenli olmasını sağlayacaktır.

Satış Sonrası Eğitim: Şirket, alıcının yerinde veya satıcının eğitim merkezinde ücretsiz teknik eğitim (en az 5 gün) sunmaktadır. Temel konular şunlardır:

-Kontrol yazılımı kullanımı
-Açma/kapama prosedürleri
-Panel ve yazılım parametre ayarları
-Temel makine temizliği ve bakımı
-Yaygın donanım arızalarını giderme
-Çalışma önlemleri

Ekipman bakımı

-Nihai kabulden sonra bir yıl garanti;
-Müşteri hizmetleri yanıt süresi 24 saat içinde;
-Garanti süresi dolduktan sonra ücretli onarımlar sağlanır.

Hayır	Adı	Model	Miktar	Birim
1	Otomatik açma makinesi	FJJ-0-0	1	Set
2	Rulo şekillendirme kesme makinesi	CXJ-0-0	1	Set
3	Çevirme ve montaj makinesi	FZJ-0-0	1	Set
4	Çift kafalı ön punta kaynak makinesi	DN60-2C	1	Birim
5	Portal 12 kafalı punta kaynak makinesi	LM-12C	1	Birim
6	Çift taraflı dikiş kaynak makinesi	2*FVM160-2C	1	Birim
7	Rulo ve tesviye makinesi	JPJ-0-0	1	Birim
8	Uç zımbalama makinesi	CQJ-0-0	1	Birim
9	Uç argon ark kaynak makinesi	YHH-4C	2	Birim
10	Bitmiş ürün istifleme makinesi	MDJ-0-0	1	Birim
11	Konveyör rafı	SSJ-0-0	10	Birim

Kontrol sistemi Listesi

Pnömatik	Airtac
Kontrol	Mitsubishi veya Siemens
Servo Sistemleri	Yaskawa
Doğrusal Rulmanlar ve Aktüatörler	THK
Hidrolik	Yuci
Elektrik	Siemens
