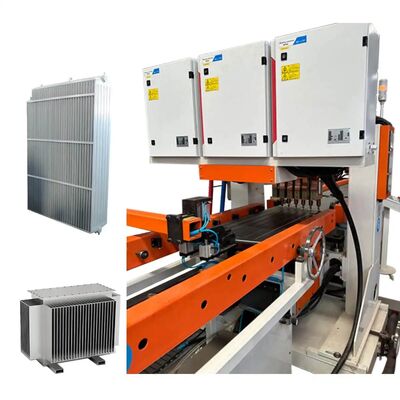

Trintfar Fabrikası Doğrudan Satış Yüksek Hızlı Kaynak Radyatör Kaynak Üretim hattı / Güç Transformatörleri için Tam Otomatik Kaynak Üretim hattı

Büyük resim : Trintfar Fabrikası Doğrudan Satış Yüksek Hızlı Kaynak Radyatör Kaynak Üretim hattı / Güç Transformatörleri için Tam Otomatik Kaynak Üretim hattı

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	TRINTFAR
Sertifika:	CE
Model numarası:	FVM-170KVA

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1
Fiyat:	USD 10000-50000 set
Ambalaj bilgileri:	AHŞAP KUTU
Teslim süresi:	Son ödemeden sonraki 90 gün içinde
Ödeme koşulları:	L/C, D/A, D/P, T/T
Yetenek temini:	yılda 50

İletişim

Trintfar Fabrikası Doğrudan Satış Yüksek Hızlı Kaynak Radyatör Kaynak Üretim hattı / Güç Transformatörleri için Tam Otomatik Kaynak Üretim hattı

Açıklama

Makine Kapasitesi::	120 m/dak	Boyut:	Videolu teknik destek
Otomatik Sınıflandırma:	Otomatik	Durum:	Yeni
Gerilim:	220V/380V	güç(w):	220-450KW
İsim:	Yüksek Verimli Çin Çelik Levha Radyatör Üretim Hattı	Çekirdek Bileşenler::	PLC, Motor, Rulman, Şanzıman, Motor, Basınçlı kap, Dişli,

Çalışma akışı

Çalışma akışı:Decoiling→roll forming→ hidrolik baskı→ dönüş → çoklu nokta kaynak→ yan dikiş kaynak → baş kaynak → yan tıraş → baş kesim → son ürün → otomatik panel yığma makinesi

Ana ekipman

Döner şekillendirme istasyonu
Yuvarlanma hızı: 6-14 m/min
Düzenlenebilir basınç: 315 tonluk hidrolik basınç
Yumrukların uzunluk/boyut doğruluğu için döner kodlayıcı ve servo sürücü
Düzleştirme mekanizması tek parçanın düzlüğünü sağlar
5 tonluk bir boşaltma rafına yükleme arabası ile yerleştirilen ve levhalara yuvarlanan dökülmemiş malzemeler
Müşteri talebi başına isteğe bağlı tampon çukuru

Dönüştürme ve birleşme istasyonu
Taşıma hızı: 5-15 m/min
Radyatör yüzgeçlerinin 180° çevirilmesi
Dönüştürme cihazı: Dönüştürme raf, dönüştürme raf, aktarma sistemi, dönüştürme cihazı, itme cihazı vb.
İlk levha önceden ayarlanmış konuma ulaşır → karşı konveyör rafına çevirildi
İkinci levha önceden ayarlanmış konuma ulaşır → itme cihazı ilk levha üzerine taşır, birleşimi tamamlar

Çift başlı nokta öncesi kaynak istasyonu
İki set nokta kaynak basınç cihazı
Güç: 60 KVA
Dönüştürme ve montaj sonrası, pre-nokta kaynak makinesi çok noktalı kaynak için iş parçalarını hizalar ve sabitler

Gantry çok noktalı kaynak istasyonu
12 adet nokta kaynak basınç cihazı seti
Çift başlı kaynak başlığı, 6 nokta/sıra
Değişimsel güç kaynakları: 12 set
Güç: 12 * 50 KVA Verimliliği artırmak için Çift sıra kaynak

Çift taraflı dikiş kaynak istasyonu
Simetrik olarak düzenlenmiş iki seri dikiş kaynak makinesi
4 seri dikiş kaynak basınç kafaları
Değişken frekanslı kaynak güç kaynaklarının 2 seti
Güç: 2 * 160 KVA
En yüksek basınç: 12,000 N
Farklı aktarım mekanizması
Dikiş kaynak hızı: 0-2.8 m/min

Yontma kesme ve düzeltme istasyonu
Makine kutusu, tahrik cihazı, kesme cihazı, kenar ezme mekanizması, seviyeleme mekanizması, elektronik kontrol sistemi, pnevmatik sistem vb.
Dökme kesme diski her iki tarafını da kesiyor; alaşımlı alet çelikten yapılmış kesme diski (darbelere dayanıklı, aşınmaya dayanıklı, uzun kullanım ömrü)
Dökme kesme hızı: 2-6 m/min
Sürücü gücü: 4 kW

Son yumruklama istasyonu
Altından, kaldırma mekanizmasından, delme çerçevesinden, delme ölçeğinden, delme silindirinden, kaldırma silindirinden ve hidrolik istasyondan oluşur
Kenar düzeni ve tutarlılığı sağlamak için gevşek uçları kesmek için kullanılır
Bıçaklama kuvvetini azaltmak için bıçaklı kenarlı bir matrisle yumruklama
Bıçaklama makinesi basıncı: 160 T

Son argon yay kaynak istasyonu
Simetrik olarak düzenlenmiş 2 set ekipman
İş parçasının ön ucunu kaynak için 1 set, iş parçasının arka ucunu kaynak için 1 set
Panasonic argon ark kaynak güç kaynaklarının 4 seti
Akım aralığı: 5-315 A
Kaynak hızı: 300-600 mm/min

Paletleme istasyonu
Paletleme rafı başına depolama miktarı: 40 adet
Palet aralığı: 45 mm
Yakalama yöntemi: Silindir sıkıştırma malzemesi, rakta yerleştirmek için tutma 90° döner
Malzeme arabası çalışma yöntemi: Servo basamak hareketi, 1 parça yerleştirildikten sonra bir sonraki konuma taşınır, raf dolu olduğunda manuel arabanın değiştirilmesi

Başlık boru delme makinesi

Header Punch Machine, bir boruda (maksimum 40 panel) 40 yuvarlak çift oluşturmak için otomatik olarak indekslenir.Dahili destek, yumruklama sırasında deformasyonu önlerBir yumruk için döngü süresi: ~6 saniye.

Montaj Ayarları
Yatay Montaj Yapısı, radyatör panellerinin başlık borularına monte edilmesine yardımcı olur. Paneller Otomatik Yükleme Makinesi'nde bir raf yapısına yerleştirilir ve daha sonra yapıya yerleştirilir.Bir ucunun uzunluğu elle ayarlanır., diğer ucu ise demir kaynak için tutmak ve konumlandırmak için hidrolik bir baskı kullanır.

Flens kaynak masası
Elektrikli flens montajı, montaj flenslerini radyatör merkezi çizgisine doğru hizalamak için tasarlanmıştır.Üretim değişiklikleri için hızlı yeniden yapılandırma sağlarServo motor konumlandırması hassas montajları sağlar.

Saldırma montajı için masayı çevir
Güçlü dönüş cihazı, baş borusunu bir taraftan kaynakladıktan sonra, radyatör montajı için radyatör elemanlarını döndürmek için tasarlanmıştır, daha sonra radyatörü diğer taraftan kaynaklamak için döndürür.

Diğer bilgiler

Ürün Ayrıntıları

Teknik Hizmetler

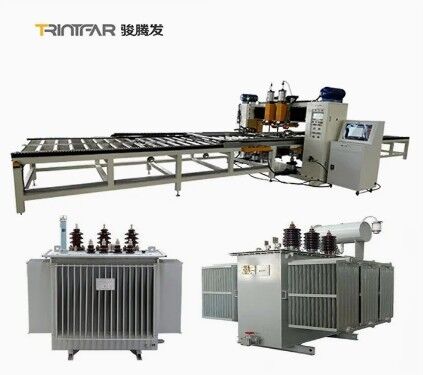

Trintfar At Transformörü Radyatör Fin Üretim hattı uluslararası standartları karşılıyor ve daha ekonomik ve rekabetçi bir fiyat sunuyor.

Tamamen Otomatik Transformör Radyatör Fin Üretim HattıLayout Şeması

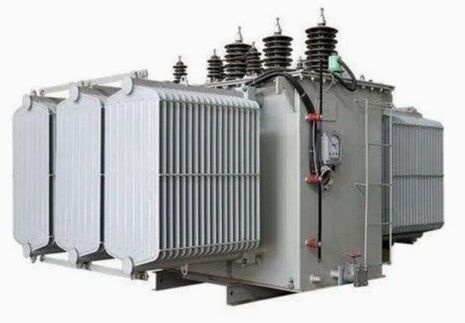

Üretim Sonuçları

Müşteri odaklılığına bağlı kalın ve şirketinize kurulum, devreye girme, eğitim ve bakım gibi kapsamlı satış öncesi ve satış sonrası hizmetler sağlayın.

Satış öncesi hizmet:Sözleşme imzalanmadan önce, şirket müşterilere çeşitli üretim süreci çözümleri ve ekipmanlar için teknik danışmanlık hizmetleri sunar.

Kurulum ve işletmeye başlatma:Sözleşmeye göre, şirketimiz ekipmanları kullanıcı tarafından belirlenen kurulum yerine belirlenen süre içinde güvenli bir şekilde taşıyacak.ve teknik servis mühendislerini yerleştirmek için gönderin.. Kullanıcının temel kurulum ve devreye girme yedek parçaları olduğunda, teknik servis mühendisi, kullanıcının kullanması için makineyi kurar ve hata ayıklar.kurulum ve devreye girme alanı ortamının düzenli olmasını sağlamak, temiz ve düzenli.

Satış sonrası Eğitim: Şirket, alıcının tesisinde veya satıcının eğitim merkezinde ücretsiz teknik eğitim (5 gün minimum) sunar.

- Yazılım kullanımını kontrol edin
- Güçlendirme / kapatma prosedürleri
- Panel ve yazılım parametresi ayarları
-Makinelerin Temel Temizlenmesi ve Bakımı
- Genel donanım arızalarını ele almak
- İşletim önlemleri

Ekipmanın bakımı

- Son kabulden sonra bir yıllık garanti;
- Müşteri hizmetleri yanıt süresi 24 saat içinde;
-Ücretli onarımlar garanti süresinden sonra sağlanır.

- Hayır.	Adı	Model	Qty	Birim
1	Otomatik açma makinesi	FJJ-0-0	1	Çizgi
2	Dökme biçimlendirme kıl makinesi	CXJ-0-0	1	Çizgi
3	Dönüştürme ve montaj makinesi	FZJ-0-0	1	Çizgi
4	Çift başlı nokta öncesi kaynak makinesi	DN60-2C	1	Birim
5	12 başlı gantry nokta kaynak makinesi	LM-12C	1	Birim
6	Çift taraflı dikiş kaynak makinesi	2*FVM160-2C	1	Birim
7	Dökme ve düzeltme makinesi	JPJ-0-0	1	Birim
8	Ucuçta yumruklama makinesi	CQJ-0-0	1	Birim
9	Son argon yay kaynak makinesi	YHH-4C	2	Birim
10	Bitmiş ürün yığma makinesi	MDJ-0-0	1	Birim
11	Taşıyıcı raf	SSJ-0-0	10	Birim

Kontrol sistemi Listesi

Pnömatik	Hava saldırısı.
Kontrol	Mitsubishi veya Siemens.
Servo Sistemleri	Yaskawa
Doğrusal rulmanlar ve aktüatörler	THK
Hidrolik	Yuci
Elektrikli	Siemens
