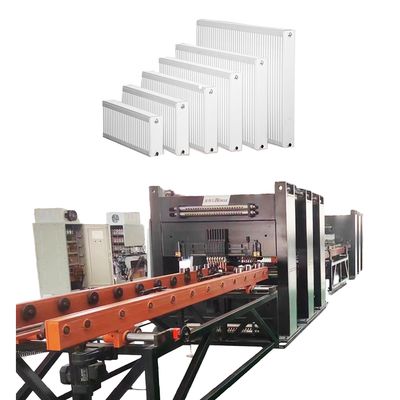

Tam otomatik güç trafosu radyatör üretim hattı, sıcak pres makineleri, dikiş kaynak makineleri ve paletleme robotu gibi tam otomatik üretim hatları dahil endüstriyel imalat

Büyük resim : Tam otomatik güç trafosu radyatör üretim hattı, sıcak pres makineleri, dikiş kaynak makineleri ve paletleme robotu gibi tam otomatik üretim hatları dahil endüstriyel imalat

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	TRINTFAR
Sertifika:	CE
Model numarası:	FVM-170KVA

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1
Fiyat:	USD 10000-50000 set
Ambalaj bilgileri:	AHŞAP KUTU
Teslim süresi:	Son ödemeden sonraki 90 gün içinde
Ödeme koşulları:	L/C, D/A, D/P, T/T
Yetenek temini:	yılda 50

İletişim

Tam otomatik güç trafosu radyatör üretim hattı, sıcak pres makineleri, dikiş kaynak makineleri ve paletleme robotu gibi tam otomatik üretim hatları dahil endüstriyel imalat

Açıklama

Makine Kapasitesi::	120 m/dak	Boyut:	Videolu teknik destek
Otomatik Sınıflandırma:	Otomatik	Durum:	Yeni
Gerilim:	220V/380V	güç(w):	220-450KW
İsim:	Yüksek Verimli Çin Çelik Levha Radyatör Üretim Hattı	Çekirdek Bileşenler::	PLC, Motor, Rulman, Şanzıman, Motor, Basınçlı kap, Dişli,

İş Akışı

İş akışı:Açma→rulo şekillendirme→ hidrolik pres→ çevirme → çoklu nokta kaynağı→ yan dikiş kaynağı → başlık kaynağı → yan kesme → başlık kesme → son ürün → otomatik panel istifleme makinesi

Ana Ekipmanlar

Rulo şekillendirme istasyonu
Rulo hızı: 6-14 m/dak
Ayarlanabilir basınç Son delme: 315 ton hidrolik pres
Kanatların uzunluk/boyut doğruluğu için döner enkoder ve servo sürücü
Düzleştirme mekanizması tek parçanın düzlüğünü sağlar
Açılmış malzeme, yükleme arabası ile 5 tonluk boşaltma rafına yerleştirilir ve saclara rulo haline getirilir
Müşteri talebine göre isteğe bağlı tampon çukuru

Çevirme ve birleştirme istasyonu
Taşıma hızı: 5-15 m/dak
Radyatör kanatlarının 180° çevrilmesi
Çevirme cihazı: döner raf, çevirme rafı, şanzıman sistemi, çevirme cihazı, itme cihazı vb.
İlk sac önceden belirlenmiş konuma ulaşır → karşı taşıma rafına çevrilir
İkinci sac önceden belirlenmiş konuma ulaşır → itme cihazı, birleştirmeyi tamamlamak için ilk sacın üzerine taşır

Çift başlı ön nokta kaynağı istasyonu
İki set nokta kaynağı basınç cihazı
Güç: 60 KVA
Çevirme ve montajdan sonra, ön nokta kaynağı makinesi çoklu nokta kaynağı için iş parçalarını hizalar ve sabitler

Portal çoklu nokta kaynağı istasyonu
12 set nokta kaynağı basınç cihazı
Çift başlı kaynak kafası, satır başına 6 nokta
AC güç kaynakları: 12 set
Güç: 12 * 50 KVA Geliştirilmiş verimlilik için çift sıralı kaynak

Çift taraflı dikiş kaynağı istasyonu
2 set dikiş kaynağı makinesi, simetrik olarak düzenlenmiş
4 set dikiş kaynağı basınç kafası
2 set değişken frekanslı kaynak güç kaynağı
Güç: 2 * 160 KVA
Maksimum basınç: 12.000 N
Diferansiyel şanzıman mekanizması
Dikiş kaynağı hızı: 0-2,8 m/dak

Rulo kesme ve düzleştirme istasyonu
Makine kutusu, tahrik cihazı, kesme cihazı, kenar ezme mekanizması, düzleştirme mekanizması, elektronik kontrol sistemi, pnömatik sistem vb. oluşur.
Rulo kesme diski her iki tarafı da keser; kesici disk alaşımlı takım çeliğinden yapılmıştır (darbeye dayanıklı, aşınmaya dayanıklı, uzun hizmet ömrü)
Rulo kesme hızı: 2-6 m/dak
Tahrik gücü: 4 kW

Son delme istasyonu
Taban, kaldırma mekanizması, delme çerçevesi, delme kalıbı, delme silindiri, kaldırma silindiri ve hidrolik istasyondan oluşur
Kenar hizalamasını ve tutarlılığını sağlamak için gevşek uçları kesmek için kullanılır
Delme kuvvetini azaltmak için eğimli kenarlı delme kalıbı
Delme makinesi basıncı: 160 T

Son argon ark kaynağı istasyonu
2 set ekipman, simetrik olarak düzenlenmiş
1 set iş parçasının ön ucu için, 1 set iş parçasının arka ucu için kaynak yapar
4 set Panasonic argon ark kaynağı güç kaynağı
Akım aralığı: 5-315 A
Kaynak hızı: 300-600 mm/dak

Paletleme istasyonu
Paletleme rafı başına depolama miktarı: 40 adet
Palet aralığı: 45 mm
Kavrama yöntemi: Silindir malzemeyi kelepçeler, kavrayıcı 90° dönerek rafa yerleştirir
Malzeme arabası çalışma yöntemi: Servo adım hareketi, 1 parça yerleştirdikten sonra bir sonraki konuma hareket eder, raf dolduğunda manuel araba değişimi

Başlık borusu delme makinesi

Başlık Delme Makinesi, bir boruda (maksimum 40 panel) 40 adede kadar yuva çifti oluşturmak için otomatik olarak indeksleme yapar. Boru, panel başına 2 özel şekilli dikdörtgen yuva ile kesilir. İç destek, delme sırasında deformasyonu önler. Delme başına çevrim süresi: ~6 saniye.

Montaj Fikstürü
Yatay Montaj Fikstürü, radyatör borularına radyatör panellerinin montajına yardımcı olur. Paneller, Otomatik İstifleme Makinesindeki bir raf fikstürüne ve ardından fikstüre yerleştirilir. Bir uç manuel olarak uzunluğa göre ayarlanırken, diğer uç tutmak ve puntalama kaynağı için konumlandırmak üzere bir hidrolik pres kullanır.

Flanş kaynak masası
Motorlu flanş montaj fikstürü, montaj flanşlarını radyatör merkez hattında doğru bir şekilde hizalamak üzere tasarlanmıştır. Panel uzunluğu ve montaj derinliği için motorlu ayarlamalarla, üretim değişiklikleri için hızlı yeniden yapılandırmaya olanak tanır. Servo motor konumlandırma, hassas montajlar sağlar.

Montaj için çevirme masası
Motorlu çevirme fikstürü, radyatör elemanlarını radyatör montajı için çevirmek üzere tasarlanmıştır, başlık borusunu bir taraftan kaynakladıktan sonra, diğer tarafı kaynaklamak için radyatörü çevirir.

Diğer bilgiler

Ürün Detayları

Teknik Hizmetler

Trintfar Horse Transformatör Radyatör Kanat Üretim Hattı uluslararası standartlara uygundur ve daha ekonomik ve rekabetçi bir fiyat sunar.

Tam Otomatik Transformatör Radyatör Kanat Üretim Hattı Yerleşim Şeması

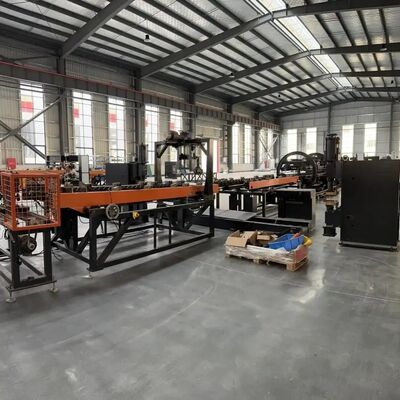

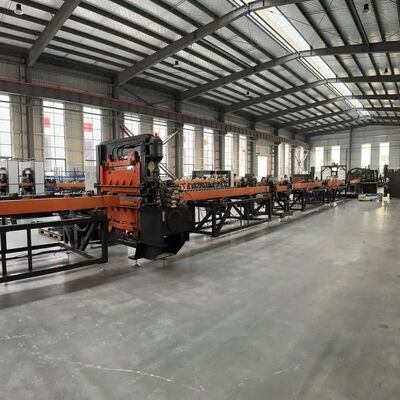

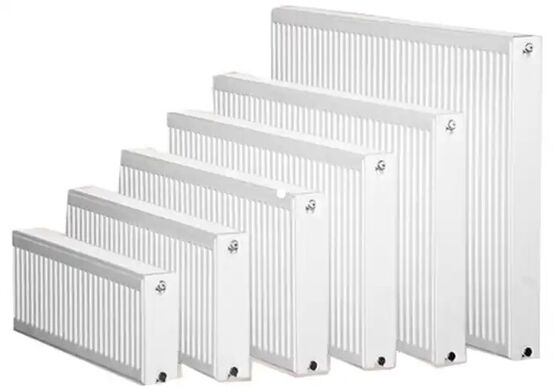

Üretim Sonuçları

Müşteri odaklılığa bağlı kalın ve şirketinize kurulum, devreye alma, eğitim ve bakım gibi kapsamlı ön ve satış sonrası hizmetler sunun.

Satış öncesi hizmet: Sözleşme imzalanmadan önce şirket, müşterilere çeşitli üretim süreci çözümleri ve ekipman için teknik danışmanlık hizmetleri sunar.

Kurulum ve devreye alma: Sözleşmeye göre şirket, ekipmanı belirlenen süre içinde kullanıcının belirttiği kurulum yerine güvenli bir şekilde nakledecek ve yerinde kurulum için teknik servis mühendisleri gönderecektir. Kullanıcının temel kurulum ve devreye alma yedek parçaları olduğunda, teknik servis mühendisi makineyi kullanıcı için kuracak ve devreye alacaktır, böylece kurulum ve devreye alma yeri ortamının düzenli, temiz ve tertipli olmasını sağlar.

Satış sonrası eğitim: Şirket, alıcının yerinde veya satıcının eğitim merkezinde ücretsiz teknik eğitim (min. 5 gün) sunmaktadır. Ana konular şunları içerir:

-Kontrol yazılımı kullanımı
-Güç açma/kapama prosedürleri
-Panel ve yazılım parametre ayarları
-Temel makine temizliği ve bakımı
-Yaygın donanım arızalarının giderilmesi
-Operasyonel önlemler

Ekipman bakımı

-Nihai kabulden sonra bir yıl garanti;
-Müşteri hizmetleri yanıt süresi 24 saat içinde;
-Garanti süresi sonrasında ücretli onarımlar sağlanır.

Hayır	İsim	Model	Adet	Adet
1	Otomatik açma makinesi	FJJ-0-0	1	Set
2	Rulo şekillendirme kesme makinesi	CXJ-0-0	1	Set
3	Çevirme ve montaj makinesi	FZJ-0-0	1	Set
4	Çift başlı ön nokta kaynağı makinesi	DN60-2C	1	Adet
5	Portal 12 başlı nokta kaynağı makinesi	LM-12C	1	Adet
6	Çift taraflı dikiş kaynağı makinesi	2*FVM160-2C	1	Adet
7	Rulo ve düzleştirme makinesi	JPJ-0-0	1	Adet
8	Son delme makinesi	CQJ-0-0	1	Adet
9	Son argon ark kaynağı makinesi	YHH-4C	2	Adet
10	Bitmiş ürün istifleme makinesi	MDJ-0-0	1	Adet
11	Taşıyıcı raf	SSJ-0-0	10	Adet

Kontrol sistemi Listesi

Pnömatik	Airtac
Kontrol	Mitsubishi veya Siemens
Servo Sistemler	Yaskawa
Lineer Rulmanlar ve Aktüatörler	THK
Hidrolik	Yuci
Elektrik	Siemens
