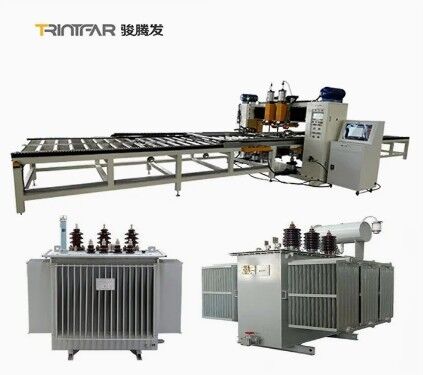

Güç trafosu soğutucuları için otomatik üretim hattı - Soğutucu üretimi için yüksek hızlı ekipmanlar

Güç trafosu soğutucuları için otomatik üretim hattı - Soğutucu üretimi için yüksek hızlı ekipmanlar
Automatic production line for power transformer coolers - High-speed equipment for manufacturing coolers
Güç trafosu soğutucuları için otomatik üretim hattı - Soğutucu üretimi için yüksek hızlı ekipmanlar Güç trafosu soğutucuları için otomatik üretim hattı - Soğutucu üretimi için yüksek hızlı ekipmanlar Güç trafosu soğutucuları için otomatik üretim hattı - Soğutucu üretimi için yüksek hızlı ekipmanlar Güç trafosu soğutucuları için otomatik üretim hattı - Soğutucu üretimi için yüksek hızlı ekipmanlar

Büyük resim :  Güç trafosu soğutucuları için otomatik üretim hattı - Soğutucu üretimi için yüksek hızlı ekipmanlar

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: Trintfar
Sertifika: CE
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1
Fiyat: 10000~500000
Ambalaj bilgileri: Ahşap braketler/ahşap kılıflar
Teslim süresi: 60 ~ 90
Ödeme koşulları: L/C, D/A, D/P, T/T
İletişim

Güç trafosu soğutucuları için otomatik üretim hattı - Soğutucu üretimi için yüksek hızlı ekipmanlar

Açıklama
Model NO.: FVM-170KVA Üretim Kapsamı: Ürün Hattı
Sertifika: ISO, CE, ABS Satış Sonrası Hizmet: 1 yıl garanti
Taşıma Paketi: Ahşap kutu Ticari marka: TRINTFAR



İş akışı

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

İş akışı:Panel kafes yükleme makinesi → Su kanallı halka yükleme ve presleme makinesi → Tornalama ve montaj makinesi 1 → Panel ön punta konumlandırma kaynak makinesi → Panel portal çok noktalı kaynak makinesi → Konveksiyon levha ön punta kaynak makinesi → Konveksiyon levha portal çoklu nokta kaynak makinesi → U şeklinde hat transfer konveyörü → Uzun kenar çift kafalı dikiş kaynak makinesi → Portal çift kafalı kısa kenar dikiş kaynak makinesi 1 → Portal çift kafalı kısa kenar dikiş kaynak makinesi 2 → İki taraflı temizleme ve düzeltme makinesi → Kesme makinesi → Dört köşe ark kesme makinesi → Tornalama ve birleştirme makinesi 2 → Çift kafalı üç yollu otomatik kaynak makinesi → Destek kancası otomatik kaynak makinesi → Otomatik basınç hava sızdırmazlığı algılama makinesi → Boşaltma konveyörü
Ana ekipmanlar

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line



Panel kafes yükleme makinesi

İstiflenen malzemelerin, her iki tarafta iki malzeme yerleştirme konumu bulunan bom arabasını kullanarak besleme platformu arabalarına manuel olarak yüklenmesi.
Kafes tutucu, malzemeleri plaka arabasının her iki tarafından otomatik olarak yakalar ve bunları konveyör hattına yerleştirir.
Merkezi kenetleme konumlandırma mekanizması, paneli konveyör üzerinde hizalar.
Servo tahrikli mekanizma, levhayı her iki taraftan punta kaynağı için ön punta kaynak makinesine hareket ettirir.

Su kanalı halkası yükleme ve presleme makinesi

Su yolu halkası, çift hatlı bir sistemle titreşimli plaka beslemesini kullanır.
Her iki taraftaki iki baskı başlığı, ön ve arka taraftaki su yolu halkalarına baskı yapar.
Malzeme aktarımında elektrikli silindir besleme kullanılır.

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

Tornalama ve montaj makinesi

Hızlı ve doğru çevirme.
Şanzıman için yüksek kaliteli zincirler; Sürücü olarak 400W redüksiyon motoru.
Hassas dönüş konumlandırması için sensörlü dişli redüksiyon motoru.
Otomatik kontrol, manuel müdahale yok.
Döner gövde, yükleme cihazı, elektrik konsolu, işletim sistemi ve güvenlik çitinden oluşur. Çeşitli ürün tornalama gereksinimlerine uyum sağlayarak operasyonlar arasında güvenli, sorunsuz ve verimli malzeme aktarımı sağlar.

Panel ön nokta konumlandırma kaynak makinesi

Panel otomatik olarak konveyör rafındaki kaynak durdurma konumuna akar ve her iki taraftaki kaynakçılar ön punta kaynağına başlar. Yalnızca bir sıra için ön punta kaynağı gereklidir. 1 set AC DN75 güç kaynağı kullanır.

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

Panel portal çoklu nokta kaynak makinesi

Kaynak için 3 adet portal çok noktalı kaynak makinesi. Her ünitede 18 takım silindir kaynak bağlantısı bulunur. Bir seferde bir sıra lehim bağlantısının kaynaklanması için AC kaynak güç kaynağı. Yüksek hızlı servo bağlantı kademesi, su kanalı plakasını beslemek için tutucuyu ileri doğru besler.

Konveksiyon levha ön nokta kaynak makinesi

Konveksiyon sayfası çevrimiçi takım kılavuzuna manuel olarak yüklendi. Kaynak, 4 kafalı portal ön punta kaynak makinesi kullanılarak yapılır. Malzemeler kaynak için önceden işaretlenmiş konumların ilk sırasına manuel olarak itilir. Ekipman kalan kaynak noktalarına göre otomatik olarak değişir.

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

Konveksiyon levha portalı çok noktalı kaynak makinesi

Önceden Ayarlanmış Yol: Konveksiyon sayfası, takım kılavuzuna giden önceden belirlenmiş yolu takip eder.
Çift Köprülü Kaynak: 2 adet portal çok noktalı kaynak makinesi.
Pnömatik Bağlantılar: Birim başına 16 takım.
AC Güç Kaynağı: Sıra kaynağı için AC ve tek taraflı.
Servo Stepper: Yüksek hızlı servo step, su kanalı plakası için tutucuyu besler.

U şeklinde hat transfer konveyörü

Malzemeleri U şeklinde düzende aktarmak için makaralı konveyör rafını kullanın.
Alan Verimliliği: U şekli yerden tasarruf sağlar, süreci optimize eder.
Kullanım Kolaylığı: Daha küçük işçi aralığı, kullanışlı, yoğunluğu azaltır.

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

Uzun kenar çift kafalı dikiş kaynak makinası

Eşzamanlı Kaynak: Her iki uzun tarafı aynı anda kaynaklayın.
Güç Kaynağı: Uzun süreli stabil kaynak için 300KVA orta frekanslı AC.

Portal çift kafalı kısa kenar dikiş kaynak makinası 2 Takım

Uzun süre yüksek stabiliteye sahip kaynak sağlamak için orta frekanslı AC kaynak güç kaynağı kullanın.

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

İki taraflı temizleme ve düzeltme makinesi

Uzun tarafı kaynaklı ürünleri temizleyin ve düzeltin.

Kesme makinesi

Kesim İşlemi: Gerekli malzemeler üzerinde kesim yapın.
Kesici Malzemesi: Beyaz çelik bıçak.
Kesme Yöntemi: Makas kesme.

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

Dört köşeli yay kesme makinası

Köşe Şekillendirme: Yuvarlak kenarlar oluşturmak için keskin köşeleri kesin.
Kesici Malzemesi: Beyaz çelik.
Kesme Yöntemi: Hidrolik delme.

Çift kafalı üç yollu otomatik kaynak makinesi

Kaynak Gücü: Orta frekanslı MD80 güç kaynağı.
Malzeme Akışı: Yerleştirme ve döndürme için çift taraflı kanallar. Taşıma Yöntemi: Üç yönlü malzeme taşımaya yönelik zincir plakası. Otomatik Besleme: Hassas çalışma için tutucu ve kaynak konumlandırma.

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

Destek kancası otomatik kaynak makinesi

Kaynak Gücü: Orta frekanslı MD40 güç kaynağı.
Besleme Yöntemi: Malzeme besleme için klips tipi istifleme.
Yükleniyor: Pnömatik tutucu, malzemeleri kaynak konumuna yükler.

Otomatik basınç hava sızdırmazlığı tespit makinesi

Test Basıncı: 10 bar.
Test Yöntemi: Su deposunda otomatik basınç testi.
Diğer bilgiler
Ürün Detayları Teknik Hizmetler
Çelik Panel Radyatör Üretim Hattı U Şeklinde Dönüş Yerleşim Şeması Müşteri odaklılığa bağlı kalın ve şirketinize kurulum, devreye alma, eğitim ve bakım gibi kapsamlı satış öncesi ve satış sonrası hizmetler sağlayın.
Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line Satış öncesi servis: Sözleşmeyi imzalamadan önce şirket, müşterilere ekipman için çeşitli üretim süreci çözümleri ve teknik danışmanlık hizmetleri sunuyor.
Üretim Sonuçları Kurulum ve devreye alma: Sözleşmeye göre firmamız, ekipmanı belirtilen süre içerisinde kullanıcının belirlediği kurulum yerine güvenli bir şekilde taşıyacak ve kurulum için teknik servis mühendislerini gönderecektir. Kullanıcı temel kurulum ve devreye alma yedek parçalarına sahip olduğunda, teknik servis mühendisi kullanıcının kullanması için makineyi kuracak ve hata ayıklama yapacak, kurulum ve devreye alma sahası ortamının temiz, temiz ve düzenli olmasını sağlayacaktır.
Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line Satış Sonrası Eğitim: Firma, alıcının yerinde veya satıcının eğitim merkezinde ücretsiz teknik eğitim (min. 5 gün) sunmaktadır. Anahtar konular şunları içerir:
-Kontrol yazılımı kullanımı -Güç açma/kapama prosedürleri
-Panel ve yazılım parametre ayarları
-Temel makine temizliği ve bakımı
-Yaygın donanım arızalarının ele alınması
-Operasyonel önlemler
Ekipman bakımı
-Nihai kabulden sonra bir yıllık garanti;
-Müşteri hizmetleri yanıt süresi 24 saat içindedir;
-Garanti süresi dolduktan sonra ücretli onarım yapılır.
HAYIR İsim Malzeme Notlar
1 Paneli Soğuk haddelenmiş çelik levha 1,1 mm kalınlık
2 Konveksiyon plakası Soğuk haddelenmiş çelik levha 0,3 mm kalınlık
3 Arayüz türü   4x G 1/2 iç dişli arayüzü
4 Ürün uzunluğu   400-3000mm
5 Ürün genişliği   300/400/500/600/900mm

Ekipman Konfigürasyon Listesi



HAYIR Ekipman adı Modeli Miktar Birim
1 Panel kafes yükleme makinesi HJ-0-0 1 ayarlamak
2 Su kanalı halkası yükleme ve presleme makinesi YZJ-0-0 1 ayarlamak
3 Tornalama ve birleştirme makinesi 1 FZJ-0-0 1 ayarlamak
4 Panel ön nokta konumlandırma kaynak makinesi DN75-2C 1 ayarlamak
5 Panel portal çoklu nokta kaynak makinesi 10*DN60-36C 3 ayarlamak
6 Konveksiyon levha ön nokta kaynak makinesi 2*DN63-4C 1 ayarlamak
7 Konveksiyon levha portalı çok noktalı kaynak makinesi 4*DN63-16C 3 ayarlamak
8 U şeklinde hat transfer konveyörü ZJG-0-0 1 ayarlamak
9 Uzun kenar çift kafalı dikiş kaynak makinası 2*FVM300-2C 1 ayarlamak
10 Portal çift kafalı kısa kenar dikiş kaynak makinası 1 2*FVM300-2C 1 ayarlamak
11 Portal çift kafalı kısa kenar dikiş kaynak makinesi 2 2*FVM300-2C 1 ayarlamak
12 İki taraflı temizleme ve düzeltme makinesi XBJ-0-0 1 ayarlamak
13 Kesme makinesi JCJ-0-0 1 ayarlamak
14 Dört köşeli yay kesme makinası QJJ-0-0 1 ayarlamak
15 Tornalama ve birleştirme makinesi 2 FZJ-0-0 1 ayarlamak
16 Çift kafalı üç yollu otomatik kaynak makinesi 2*MD80-2C 1 ayarlamak
17 Destek kancası otomatik kaynak makinesi 2*MD40-4C 1 ayarlamak
18 Otomatik basınç hava sızdırmazlığı tespit makinesi JCJ-0-0 1 ayarlamak
19 Boşaltma konveyörü SSJ-0-0 1 ayarlamak



Su, Elektrik ve Gaz Yapılandırması

Proje Parametreler
Toplam güç dağıtımı 1600KVA (Kullanılan gerçek toplam güç yaklaşık 1000KVA'dır)
Gaz kaynağı basıncı 0.6MPa
Su kaynağı basıncı 0.15MPa~0.30MPa
Basınçlı hava kaynağı gereksinimleri 1000L/dak
Toplam su akışı 1200L/dak
Ekipman doluluk uzunluğu*genişlik yakl. 60m*10m
