Transformör Radyatör Fin Üretim hattı PLC Kontrol Panel Çelik Panel Radyatör Üretim hattı Servo Motorlarla Yüksek Otomasyon Çoklu Başlı Gantry Nokta kaynak

Büyük resim : Transformör Radyatör Fin Üretim hattı PLC Kontrol Panel Çelik Panel Radyatör Üretim hattı Servo Motorlarla Yüksek Otomasyon Çoklu Başlı Gantry Nokta kaynak

Ürün ayrıntıları:

Place of Origin:	China
Marka adı:	Trintfar
Sertifika:	CE

Ödeme & teslimat koşulları:

Minimum Order Quantity:	1
Fiyat:	10000~500000
Packaging Details:	Wooden brackets/wooden cases
Delivery Time:	60~90
Payment Terms:	L/C, D/A, D/P, T/T

İletişim

Transformör Radyatör Fin Üretim hattı PLC Kontrol Panel Çelik Panel Radyatör Üretim hattı Servo Motorlarla Yüksek Otomasyon Çoklu Başlı Gantry Nokta kaynak

Açıklama

Rhythm:	Non Flow Production Line	Production Scope:	Product Line
Sertifika:	ISO, CE, ABS	After-sales Service:	1 Year Warranty
Specification:	other	Origin:	China
Vurgulamak:	PLC Kontrol Radyatör Fin Üretim hattı , Çoklu Başlı Radyatör Fin Üretim Hattı , PLC Kontrol Radyatör Fin Üretim hattı

Çelik panel radyatör üretim hattı

Çelik Panel Radyatör Üretim Hattı, servo motorları, PLC kontrolü, çoklu başlı portre nokta kaynakları ve uzunlamalı / çapraz orta frekanslı dikiş kaynak makineleri ile yüksek otomasyona sahiptir.Otomatik yükleme / boşaltma içerir, nokta kaynak konumlandırması ve dikiş kaynak kenarının mühürlenmesi, verimli, istikrarlı bir üretimi sağlar.

Kapasite yapılandırması: 1000m/10h
Operatörler: 2-3 kişi
Ekipman alanı: 60m*10m ((L*W)
Ekipmanın güç dağılımı: 1600KVA (Gerçek kullanılan toplam güç yaklaşık 1000KVA'dır)

ÜRÜCÜ TESVİFLERİ

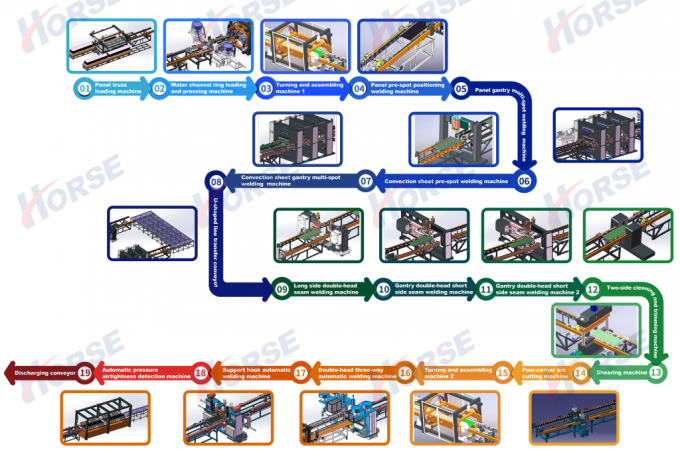

Çalışma akışı

Çalışma akışı:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor

Şirket Profili

Fabrika turunu rezerve edin

	Ana ürünler:	Spot kaynak makinesi,Butt kaynak makinesi,Lazer kaynak makinesi,İpekli kaynak makinesi,‬...‬
	Adres:	Bina 8, No. 889, Guinan Yolu, Songjiang Bölgesi, Şangay, Çin
	Ana piyasalar:	Kuzey Amerika, Güneydoğu Asya, Orta Doğu
	Uluslararası Ticaret Şartları ((Incoterms):	Diğerleri
	Ödeme Şartları:	LC, T/T, Western Union, Küçük miktarlı ödeme
	Ortalama teslim süresi:	Liderlik süresi: bir ay Mevsim dışı süre: bir ay

Ortalama yanıt süresi: ≤4.59 saat

1995 yılında kurulan Trintfar Grubu, bilimsel araştırma, geliştirme, üretim ve satışları entegre eden otomatik kaynak ekipmanlarının yüksek teknolojili bir işletmesidir.Grup Şangay'da merkezi bulunuyor., Şanghay, Ningbo ve Dongguan'da dört şubesi var. 260 çalışan var, bunlardan 90'ı bilimsel araştırmacı.

Ulusal bir yüksek teknoloji şirketi olarak, Trintfar Grubu, IF, HF invertör direnç kaynak makinesi, otomatik akıllı NC,Akıllı lazer kaynak ekipmanları, otomobil kaynak üretim hattı, akıllı robot entegrasyon sistemi vb.

Ürünlerimiz sadece Çin'deki büyük otomotiv üretim ve yedek parça üretim işletmelerine uygulanmıyor, aynı zamanda havacılık, ev aletleri imalatı, yüksek hızlı,düşük voltajlı elektrikli aletler ve diğer endüstriler.

Şirket, yabancı mükemmel işletmelerle alışveriş ve işbirliği yaparak ve sürekli olarak yabancı gelişmiş teknoloji ve ekipmanları ithal ederek uzun vadeli bir stratejik plan yaptı.Büyük ölçekli birEndüstrileşmiş ve uluslararası işletme

Ana ekipman

Panel truss yükleme makinesi

Yığılmış malzemelerin besleme platformu arabalarına, her bir tarafta iki malzeme yerleştirme pozisyonu ile, dalgalanma aracını kullanarak manuel olarak yüklenmesi.

Truss gripper otomatik olarak plaka vagonunun her iki tarafından malzemeler alır ve onları taşıyıcı hattına yerleştirir.

Merkezi sıkıştırma konumlandırma mekanizması paneli taşıyıcıya hizalar.

Servo tahrikli mekanizma, levhayı her iki taraftan nokta kaynak için önceden nokta kaynak makinesine taşır.

Su kanalı halkası yükleme ve presleme makinesi

Su yolu halkası, çift yollu bir sistemle titreşimli plaka besleme kullanır.

Her tarafta iki baskı başlığı ön ve arka taraflarda su yolu halkalarına baskı yapar.

Malzeme aktarımı motorlu rulo besleme kullanır.

Dönüştürme ve montaj makinesi

Hızlı ve doğru çevirme.

Akım için yüksek kaliteli zincirler; 400W azaltma motoru.

Kesin dönme konumlandırması için sensörlü vites azaltma motoru.

Otomatik kontrol, manuel müdahale yok.

Çevirme gövdesinden, yükleme cihazından, elektrik konsolundan, işletim sisteminden ve güvenlik çitinden oluşur.ve operasyonlar arasında verimli malzeme aktarımı.

Panel ön noktası konumlandırma kaynak makinesi

Panel otomatik olarak konveyör rafındaki kaynak durma pozisyonuna akıyor ve her iki taraftaki kaynakçılar önceden nokta kaynaklarına başlıyor.

Sadece bir satır için nokta kaynak öncesi gereklidir.

Bir set AC DN75 güç kaynağı kullanıyor.

Panel portalı çok noktalı kaynak makinesi

Saldırma için 3 portalı çok noktalı kaynak makinesi.

Her ünitede 18 adet silindir kaynak eklemleri vardır.

Bir seferde bir sıra lehimli eklemleri kaynaklamak için AC kaynak kaynağı.

Yüksek hızlı servo bağlantı stepper, su kanalı plakalarını beslemek için sapıtı ileriye doğru besler.

Konveksiyon levha ön noktalı kaynak makinesi

Konveksiyon levhası online alet kılavuzuna manuel olarak yüklenir.

Dört başlı ön noktalı kaynak makinesi kullanılarak kaynak yapılır.

El ile kaynak için önceden belirlenmiş pozisyonların ilk sırasına itilen malzemeler.

Donanım, kalan kaynak noktaları için otomatik olarak değişir.

Konveksiyon levha portre çok noktalı kaynak makinesi

Önceden ayarlanmış yol: Konveksiyon levhası, önceden ayarlanmış bir yolu araç kılavuzuna takip eder.

Çifte Gantry kaynak: 2 portalı çok noktalı kaynak makinesi.

Pnömatik eklemlerBirim başına 16 set.

AC Güç kaynağı: AC & sıralı kaynak için tek taraflı.

Servo Stepper: Yüksek hızlı servo stepper su kanalı plaka için tutma besler.

U şeklindeki hat taşıyıcı

U şeklindeki düzende malzemeleri aktarmak için rulo taşıyıcı raf kullanın.

Uzay VerimliliğiU şekli alan tasarrufu sağlar, süreci optimize eder.

İşlemin Kolaylığı: Daha küçük işçi aralığı, uygun, yoğunluğu azaltır.

Uzun yanlı çift başlı dikişli kaynak makinesi

Aynı anda kaynakİki uzun kenarı da aynı anda kaynaklayın.

Güç kaynağı: 300KVA sabit uzun süreli kaynak için orta frekanslı AC.

Gantry çift başlı kısa yan dikiş kaynak makinesi 2 Set

Orta frekanslı AC kaynak kaynakları kullanın.

İki taraflı temizleme ve kesme makinesi

Uzun kenarlı kaynak ürünleri temizleyin ve kesin.

Kırkma makinesi

Kesme Süreci: Gerekli malzemeleri kesmek.

Kesme malzemesiBeyaz çelik bıçak.

Kesim YöntemiMakas kesimi.

Dört köşeli yay kesme makinesi

Köşe şekillendirme: Keskin köşeleri yuvarlak kenarlar oluşturmak için kes.

Kesme malzemesiBeyaz çelik.

Kesim YöntemiHidrolik yumruklama.

Çift başlı üç yönlü otomatik kaynak makinesi

Kaynak gücüOrta frekanslı MD80 güç kaynağı.

Malzeme akışı: Dökme ve dönme için iki taraflı kanallar.

Taşıma Yolu: Üç yönlü malzeme taşımacılığı için zincir plaka.

Otomatik besleme: Keskin çalışma için tutma ve kaynak konumlandırması.

Destek kanca otomatik kaynak makinesi

Kaynak gücüOrta frekanslı MD40 güç kaynağı.

Besleme Yöntemi: Malzeme besleme için klip tipi yığma.

Yükleme: Pnömatik tutkal malzemeleri kaynak pozisyonuna yükler.

Otomatik basınç hava sıklığı algılama makinesi

Test Basıncı10 bar.

Test Yöntemi: Su tankındaki otomatik basınç testi.

Diğer bilgiler

Ürün Ayrıntıları

Çelik panel radyatör üretim hattı U şeklindeki dönüş düzeniŞekil

Üretim Sonuçları

Hayır	Adı	Malzeme	Notlar
1	Panel	Soğukta yuvarlanmış çelik levha	1.1mm kalınlığı
2	Konveksiyon plağı	Soğukta yuvarlanmış çelik levha	0.3mm kalınlığı
3	Arayüz tipi		4x G 1/2 iç iplik arayüzü
4	Ürünün uzunluğu		400-3000 mm
5	Ürünün genişliği		300/400/500/600/900 mm

Ekipman konfigürasyonu listesi

Hayır	Ekipmanın adı	Model	miktarı	Birim
1	Panel truss yükleme makinesi	HJ-0-0	1	bir dizi
2	Su kanalı halkası yükleme ve presleme makinesi	YZJ-0-0	1	bir dizi
3	Döner ve montaj makinesi 1	FZJ-0-0	1	bir dizi
4	Panel ön noktası konumlandırma kaynak makinesi	DN75-2C	1	bir dizi
5	Panel portalı çok noktalı kaynak makinesi	10*DN60-36C	3	bir dizi
6	Konveksiyon levha ön noktalı kaynak makinesi	2*DN63-4C	1	bir dizi
7	Konveksiyon levha portre çok noktalı kaynak makinesi	4*DN63-16C	3	bir dizi
8	U şeklindeki hat taşıyıcı	ZJG-0-0	1	bir dizi
9	Uzun yanlı çift başlı dikişli kaynak makinesi	2*FVM300-2C	1	bir dizi
10	Gantry çift başlı kısa yan dikişli kaynak makinesi 1	2*FVM300-2C	1	bir dizi
11	Gantry çift başlı kısa yan dikişli kaynak makinesi 2	2*FVM300-2C	1	bir dizi
12	İki taraflı temizleme ve kesme makinesi	XBJ-0-0	1	bir dizi
13	Kırkma makinesi	JCJ-0-0	1	bir dizi
14	Dört köşeli yay kesme makinesi	QJJ-0-0	1	bir dizi
15	Döner ve montaj makinesi 2	FZJ-0-0	1	bir dizi
16	Çift başlı üç yönlü otomatik kaynak makinesi	2*MD80-2C	1	bir dizi
17	Destek kanca otomatik kaynak makinesi	2*MD40-4C	1	bir dizi
18	Otomatik basınç hava sıklığı algılama makinesi	JCJ-0-0	1	bir dizi
19	İndirim taşıyıcı	SSJ-0-0	1	bir dizi

Su, Elektrik ve Gaz Yapısı

Proje	Parametreler
Toplam güç dağılımı	1600KVA (Tamamen kullanılan gerçek güç yaklaşık 1000KVA'dır)
Gaz kaynağı basıncı	0.6MPa
Su kaynağı basıncı	0.15MPa~0.30MPa
Basınçlı hava kaynağı gereksinimleri	1000L/dakikada
Toplam su akışı	1200L/dakika
Ekipmanın işlenme uzunluğu*genişliği yaklaşık.	60m*10m
