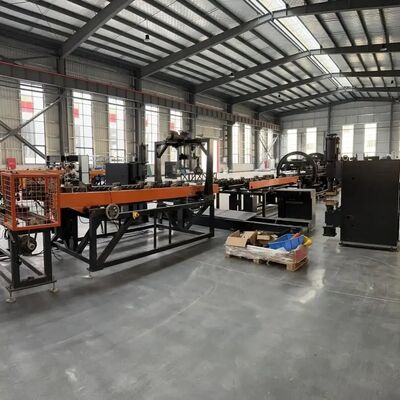

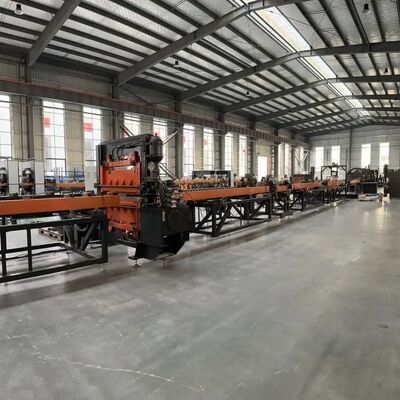

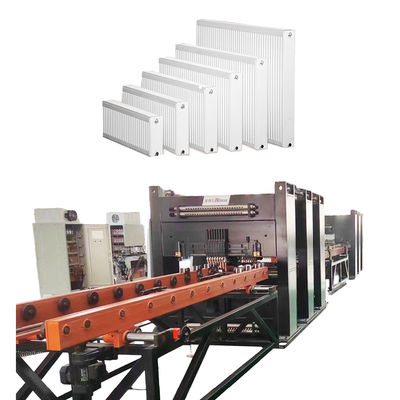

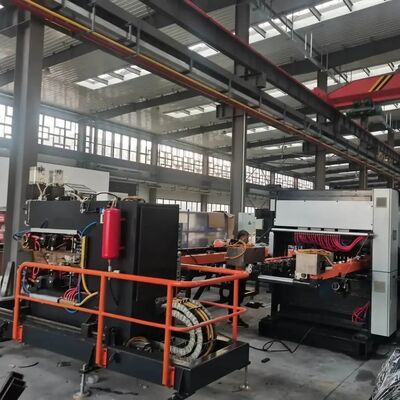

Otomatik yükleme ve boşaltma ve tam otomatik çelik plaka radyatör ve soğutucu üretim hattı

Otomatik yükleme ve boşaltma ve tam otomatik çelik plaka radyatör ve soğutucu üretim hattı
Automatic loading and unloading and fully automatic steel plate radiator and cooler production line
Otomatik yükleme ve boşaltma ve tam otomatik çelik plaka radyatör ve soğutucu üretim hattı Otomatik yükleme ve boşaltma ve tam otomatik çelik plaka radyatör ve soğutucu üretim hattı Otomatik yükleme ve boşaltma ve tam otomatik çelik plaka radyatör ve soğutucu üretim hattı Otomatik yükleme ve boşaltma ve tam otomatik çelik plaka radyatör ve soğutucu üretim hattı Otomatik yükleme ve boşaltma ve tam otomatik çelik plaka radyatör ve soğutucu üretim hattı Otomatik yükleme ve boşaltma ve tam otomatik çelik plaka radyatör ve soğutucu üretim hattı

Büyük resim :  Otomatik yükleme ve boşaltma ve tam otomatik çelik plaka radyatör ve soğutucu üretim hattı

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: Trintfar
Sertifika: CE
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1
Fiyat: 10000~500000
Ambalaj bilgileri: Ahşap braketler/ahşap kılıflar
Teslim süresi: 60 ~ 90
Ödeme koşulları: L/C, D/A, D/P, T/T
İletişim

Otomatik yükleme ve boşaltma ve tam otomatik çelik plaka radyatör ve soğutucu üretim hattı

Açıklama
Model NO.: FVM-170KVA Üretim Kapsamı: Ürün hattı
Sertifika: ISO, CE, ABS Satış sonrası servis: 1 yıl garanti
Taşıma Paketi: ahşap kutu Ticari marka: TRINTFAR



İş Akışı

Otomatik yükleme ve boşaltma ve tam otomatik çelik plaka radyatör ve soğutucu üretim hattı 0

İş akışı:Panel kafes yükleme makinesi → Su kanalı halkası yükleme ve presleme makinesi → Döndürme ve montaj makinesi 1 → Panel ön nokta konumlandırma kaynak makinesi → Panel portal çok noktalı kaynak makinesi → Konveksiyon sacı ön nokta kaynak makinesi → Konveksiyon sacı portal çok noktalı kaynak makinesi → U şeklinde hat transfer konveyörü → Uzun kenar çift kafalı dikiş kaynak makinesi → Portal çift kafalı kısa kenar dikiş kaynak makinesi 1 → Portal çift kafalı kısa kenar dikiş kaynak makinesi 2 → İki taraflı temizleme ve düzeltme makinesi → Giydirme makinesi → Dört köşe yay kesme makinesi → Döndürme ve montaj makinesi 2 → Çift kafalı üç yönlü otomatik kaynak makinesi → Destek kancası otomatik kaynak makinesi → Otomatik basınç hava geçirmezlik tespit makinesi → Boşaltma konveyörü
Ana ekipmanlar

Otomatik yükleme ve boşaltma ve tam otomatik çelik plaka radyatör ve soğutucu üretim hattı 1



Panel kafes yükleme makinesi

Yığın halindeki malzemelerin bomlu araba kullanılarak besleme platformu arabalarına manuel olarak yüklenmesi, her iki tarafta iki malzeme yerleştirme konumu ile.
Kafes tutucu, plakalı arabanın her iki tarafından otomatik olarak malzeme alır ve bunları konveyör hattına yerleştirir.
Merkezi sıkıştırma konumlandırma mekanizması, paneli konveyör üzerinde hizalar.
Servo tahrikli mekanizma, paneli her iki tarafta nokta kaynağı için ön nokta kaynak makinesine taşır.

Su kanalı halkası yükleme ve presleme makinesi

Su yolu halkası, çift hatlı bir sistemle titreşimli plaka beslemesi kullanır.
Her iki tarafta iki pres kafası, su yolu halkalarını ön ve arka taraflara bastırır.
Malzeme iletimi, motorlu silindir beslemesi kullanır.

Otomatik yükleme ve boşaltma ve tam otomatik çelik plaka radyatör ve soğutucu üretim hattı 2

Döndürme ve montaj makinesi

Hızlı ve doğru çevirme.
İletim için yüksek kaliteli zincirler; tahrik olarak 400W redüksiyon motoru.
Hassas döndürme konumlandırması için sensörlü dişli redüksiyon motoru.
Otomatik kontrol, manuel müdahale yok.
Döndürme gövdesi, yükleme cihazı, elektrik konsolu, işletim sistemi ve güvenlik çitinden oluşur. Çeşitli ürün döndürme gereksinimlerine uyum sağlar, operasyonlar arasında güvenli, sorunsuz ve verimli malzeme transferi sağlar.

Panel ön nokta konumlandırma kaynak makinesi

Panel, konveyör rafındaki kaynak durdurma konumuna otomatik olarak akar ve her iki taraftaki kaynakçılar ön nokta kaynağına başlar. Sadece bir sıra için ön nokta kaynağı gereklidir. 1 set AC DN75 güç kaynağı kullanır.

Otomatik yükleme ve boşaltma ve tam otomatik çelik plaka radyatör ve soğutucu üretim hattı 3

Panel portal çok noktalı kaynak makinesi

Kaynak için 3 portal çok noktalı kaynak makinesi. Her birimde 18 set silindir kaynak bağlantısı bulunur. Bir seferde bir sıra lehim bağlantısı kaynağı için AC kaynak güç kaynağı. Yüksek hızlı servo bağlantı step motoru, su kanalı plakasını beslemek için tutucuyu ileri doğru besler.

Konveksiyon sacı ön nokta kaynak makinesi

Konveksiyon sacı, çevrimiçi takım kılavuzuna manuel olarak yüklenir. Kaynak, bir portal 4 kafalı ön nokta kaynak makinesi kullanılarak yapılır. Malzemeler, kaynak için önceden işaretlenmiş ilk sıra konumlarına manuel olarak itilir. Ekipman, kalan kaynak noktaları için otomatik olarak kayar.

Otomatik yükleme ve boşaltma ve tam otomatik çelik plaka radyatör ve soğutucu üretim hattı 4

Konveksiyon sacı portal çok noktalı kaynak makinesi

Önceden Ayarlanmış Yol: Konveksiyon sacı, önceden ayarlanmış yolu takip ederek takım kılavuzuna girer.
Çift Portal Kaynak: 2 portal çok noktalı kaynak makinesi.
Pnömatik Bağlantılar: Birim başına 16 set.
AC Güç Kaynağı: Sıra kaynağı için AC ve tek taraflı.
Servo Step Motor: Su kanalı plakası için tutucuyu besleyen yüksek hızlı servo step motor.

U şeklinde hat transfer konveyörü

Malzemeleri U şeklinde düzenlemede transfer etmek için silindir konveyör rafı kullanın.
Alan Verimliliği: U şekli yerden tasarruf sağlar, süreci optimize eder.
Çalışma Kolaylığı: Daha küçük işçi aralığı, kullanışlı, yoğunluğu azaltır.

Otomatik yükleme ve boşaltma ve tam otomatik çelik plaka radyatör ve soğutucu üretim hattı 5

Uzun kenar çift kafalı dikiş kaynak makinesi

Eş Zamanlı Kaynak: Her iki uzun kenarı aynı anda kaynak yapın.
Güç Kaynağı: Uzun süreli kararlı kaynak için 300KVA orta frekans AC.

Portal çift kafalı kısa kenar dikiş kaynak makinesi 2 Set

Uzun süre yüksek oranda kararlı kaynak sağlamak için orta frekans AC kaynak güç kaynağı kullanın.

Otomatik yükleme ve boşaltma ve tam otomatik çelik plaka radyatör ve soğutucu üretim hattı 6

İki taraflı temizleme ve düzeltme makinesi

Uzun kenarlı kaynaklı ürünleri temizleyin ve düzeltin.

Giydirme makinesi

Kesme İşlemi: Gerekli malzemeler üzerinde kesme işlemi gerçekleştirin.
Kesici Malzemesi: Beyaz çelik bıçak.
Kesme Yöntemi: Makasla kesme.

Otomatik yükleme ve boşaltma ve tam otomatik çelik plaka radyatör ve soğutucu üretim hattı 7

Dört köşe yay kesme makinesi

Köşe Şekillendirme: Keskin köşeleri yuvarlak kenarlar oluşturacak şekilde kesin.
Kesici Malzemesi: Beyaz çelik.
Kesme Yöntemi: Hidrolik zımbalama.

Çift kafalı üç yönlü otomatik kaynak makinesi

Kaynak Gücü: Orta frekans MD80 güç kaynağı.
Malzeme Akışı: Kenetlenme ve döndürme için çift taraflı kanallar. Taşıma Yöntemi: Üç yönlü malzeme taşımacılığı için zincir plaka. Otomatik Besleme: Hassas çalışma için tutucu ve kaynak konumlandırma.

Otomatik yükleme ve boşaltma ve tam otomatik çelik plaka radyatör ve soğutucu üretim hattı 8

Destek kancası otomatik kaynak makinesi

Kaynak Gücü: Orta frekans MD40 güç kaynağı.
Besleme Yöntemi: Malzeme beslemesi için klips tipi istifleme.
Yükleme: Pnömatik tutucu, malzemeleri kaynak konumuna yükler.

Otomatik basınç hava geçirmezlik tespit makinesi

Test Basıncı: 10 bar.
Test Yöntemi: Su tankında otomatik basınç testi.
Diğer bilgiler
Ürün Detayları Teknik Servisler
Çelik Panel Radyatör Üretim Hattı U şeklinde Dönüş Düzeni Şeması Müşteri odaklılığa bağlı kalın ve şirketiniz için kurulum, devreye alma, eğitim ve bakım gibi kapsamlı satış öncesi ve satış sonrası hizmetler sağlayın.
Otomatik yükleme ve boşaltma ve tam otomatik çelik plaka radyatör ve soğutucu üretim hattı 9 Satış öncesi hizmet: Sözleşmeyi imzalamadan önce, şirket müşterilere çeşitli üretim süreci çözümleri ve ekipman için teknik danışmanlık hizmetleri sunar.
Üretim Sonuçları Kurulum ve devreye alma: Sözleşmeye göre, şirketimiz ekipmanı, kullanıcının belirttiği kurulum yerine belirtilen süre içinde güvenli bir şekilde taşıyacak ve yerinde kurulum için teknik servis mühendisleri gönderecektir. Kullanıcının temel kurulum ve devreye alma yedek parçaları olduğunda, teknik servis mühendisi makineyi kullanıcı için kuracak ve devreye alacak, kurulum ve devreye alma yeri ortamının düzenli, temiz ve düzenli olmasını sağlayacaktır.
Otomatik yükleme ve boşaltma ve tam otomatik çelik plaka radyatör ve soğutucu üretim hattı 10 Satış Sonrası Eğitim: Şirket, alıcının yerinde veya satıcının eğitim merkezinde ücretsiz teknik eğitim (en az 5 gün) sunmaktadır. Temel konular şunlardır:
-Kontrol yazılımı kullanımı -Açma/kapama prosedürleri
-Panel ve yazılım parametre ayarları
-Temel makine temizliği ve bakımı
-Yaygın donanım arızalarının giderilmesi
-Çalışma önlemleri
Ekipman bakımı
-Nihai kabulden sonra bir yıl garanti;
-Müşteri hizmetleri yanıt süresi 24 saat içinde;
-Garanti süresi dolduktan sonra ücretli onarımlar sağlanır.
NO Adı Malzeme Notlar
1 Panel Soğuk haddelenmiş çelik levha 1,1 mm kalınlık
2 Konveksiyon plakası Soğuk haddelenmiş çelik levha 0,3 mm kalınlık
3 Arayüz tipi   4x G 1/2 iç dişli arayüz
4 Ürün uzunluğu   400-3000 mm
5 Ürün genişliği   300/400/500/600/900mm

Ekipman Yapılandırma Listesi



NO Ekipman adı Model Miktar Birim
1 Panel kafes yükleme makinesi HJ-0-0 1 set
2 Su kanalı halkası yükleme ve presleme makinesi YZJ-0-0 1 set
3 Döndürme ve montaj makinesi 1 FZJ-0-0 1 set
4 Panel ön nokta konumlandırma kaynak makinesi DN75-2C 1 set
5 Panel portal çok noktalı kaynak makinesi 10*DN60-36C 3 set
6 Konveksiyon sacı ön nokta kaynak makinesi 2*DN63-4C 1 set
7 Konveksiyon sacı portal çok noktalı kaynak makinesi 4*DN63-16C 3 set
8 U şeklinde hat transfer konveyörü ZJG-0-0 1 set
9 Uzun kenar çift kafalı dikiş kaynak makinesi 2*FVM300-2C 1 set
10 Portal çift kafalı kısa kenar dikiş kaynak makinesi 1 2*FVM300-2C 1 set
11 Portal çift kafalı kısa kenar dikiş kaynak makinesi 2 2*FVM300-2C 1 set
12 İki taraflı temizleme ve düzeltme makinesi XBJ-0-0 1 set
13 Giydirme makinesi JCJ-0-0 1 set
14 Dört köşe yay kesme makinesi QJJ-0-0 1 set
15 Döndürme ve montaj makinesi 2 FZJ-0-0 1 set
16 Çift kafalı üç yönlü otomatik kaynak makinesi 2*MD80-2C 1 set
17 Destek kancası otomatik kaynak makinesi 2*MD40-4C 1 set
18 Otomatik basınç hava geçirmezlik tespit makinesi JCJ-0-0 1 set
19 Boşaltma konveyörü SSJ-0-0 1 set



Su, Elektrik ve Gaz Yapılandırması

Proje Parametreler
Toplam güç dağıtımı 1600KVA (Kullanılan gerçek toplam güç yaklaşık 1000KVA'dır)
Gaz kaynağı basıncı 0,6MPa
Su kaynağı basıncı 0,15MPa~0,30MPa
Basınçlı hava kaynağı gereksinimleri 1000L/dak
Toplam su akışı 1200L/dak
Ekipman işgal uzunluğu*genişliği yaklaşık. 60m*10m
