Güç transformatörü radyatörleri için otomatik üretim hattı - Radyatör üretimi için yüksek hızlı ekipman

Güç transformatörü radyatörleri için otomatik üretim hattı - Radyatör üretimi için yüksek hızlı ekipman
Automatic production line for power transformer radiators - High-speed equipment for manufacturing radiators
Güç transformatörü radyatörleri için otomatik üretim hattı - Radyatör üretimi için yüksek hızlı ekipman Güç transformatörü radyatörleri için otomatik üretim hattı - Radyatör üretimi için yüksek hızlı ekipman Güç transformatörü radyatörleri için otomatik üretim hattı - Radyatör üretimi için yüksek hızlı ekipman Güç transformatörü radyatörleri için otomatik üretim hattı - Radyatör üretimi için yüksek hızlı ekipman Güç transformatörü radyatörleri için otomatik üretim hattı - Radyatör üretimi için yüksek hızlı ekipman

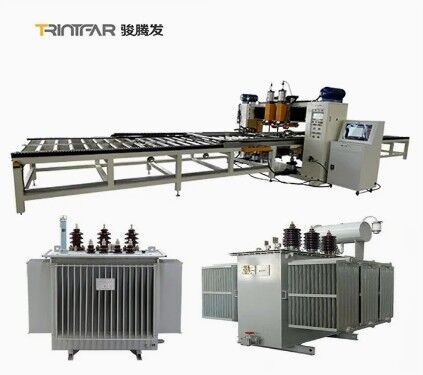

Büyük resim :  Güç transformatörü radyatörleri için otomatik üretim hattı - Radyatör üretimi için yüksek hızlı ekipman

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: Trintfar
Sertifika: CE
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1
Fiyat: 10000~500000
Ambalaj bilgileri: Ahşap braketler/ahşap kılıflar
Teslim süresi: 60 ~ 90
Ödeme koşulları: L/C, D/A, D/P, T/T
İletişim

Güç transformatörü radyatörleri için otomatik üretim hattı - Radyatör üretimi için yüksek hızlı ekipman

Açıklama
Model NO.: FVM-170KVA Üretim Kapsamı: Ürün Hattı
Sertifika: ISO, CE, ABS Satış Sonrası Hizmet: 1 Yıl Garanti
Taşıma Paketi: AHŞAP KUTU Ticari marka: TRINTFAR



İş Akışı

Güç transformatörü radyatörleri için otomatik üretim hattı - Radyatör üretimi için yüksek hızlı ekipman 0

İş akışı:Panel kafes yükleme makinesi → Su kanalı halkası yükleme ve presleme makinesi → Çevirme ve montaj makinesi 1 → Panel ön nokta konumlandırma kaynak makinesi → Panel portal çok nokta kaynak makinesi → Konveksiyon levha ön nokta kaynak makinesi → Konveksiyon levha portal çok nokta kaynak makinesi → U şeklinde hat transfer konveyörü → Uzun taraf çift başlı dikiş kaynak makinesi → Portal çift başlı kısa taraf dikiş kaynak makinesi 1 → Portal çift başlı kısa taraf dikiş kaynak makinesi 2 → Çift taraflı temizleme ve düzeltme makinesi → Kesme makinesi → Dört köşe ark kesme makinesi → Çevirme ve montaj makinesi 2 → Çift başlı üç yollu otomatik kaynak makinesi → Destek kancası otomatik kaynak makinesi → Otomatik basınç hava geçirmezlik tespit makinesi → Boşaltma konveyörü
Ana Ekipmanlar

Güç transformatörü radyatörleri için otomatik üretim hattı - Radyatör üretimi için yüksek hızlı ekipman 1



Panel kafes yükleme makinesi

İstiflenmiş malzemelerin bom arabası kullanılarak besleme platform arabalarına manuel olarak yüklenmesi, her iki tarafta iki malzeme yerleştirme konumu bulunur.
Kafes tutucu, malzemeleri plaka arabasının her iki tarafından otomatik olarak kavrar ve konveyör hattına yerleştirir.
Merkez kelepçeleme konumlandırma mekanizması, paneli konveyör üzerinde hizalar.
Servo tahrikli mekanizma, paneli her iki tarafta nokta kaynağı için ön nokta kaynak makinesine taşır.

Su kanalı halkası yükleme ve presleme makinesi

Su yolu halkası, çift raylı bir sistemle titreşimli plaka beslemesi kullanır.
Her iki tarafta iki pres başlığı, su yolu halkalarını ön ve arka taraflardan presler.
Malzeme iletimi, motorlu makara beslemesi kullanır.

Güç transformatörü radyatörleri için otomatik üretim hattı - Radyatör üretimi için yüksek hızlı ekipman 2

Çevirme ve montaj makinesi

Hızlı ve doğru çevirme.
İletim için yüksek kaliteli zincirler; tahrik olarak 400W redüksiyon motoru.
Hassas çevirme konumlandırması için sensörlü dişli redüksiyon motoru.
Otomatik kontrol, manuel müdahale yok.
Çevirme gövdesi, yükleme cihazı, elektrik konsolu, işletim sistemi ve güvenlik çitinden oluşur. Ürünlerin çeşitli çevirme gereksinimlerine uyum sağlar, işlemler arasında güvenli, sorunsuz ve verimli malzeme transferini garanti eder.

Panel ön nokta konumlandırma kaynak makinesi

Panel, konveyör rafındaki kaynak durdurma konumuna otomatik olarak akar ve her iki taraftaki kaynakçılar ön nokta kaynağına başlar. Yalnızca bir sıra için ön nokta kaynağı gereklidir. 1 set AC DN75 güç kaynağı kullanır.

Güç transformatörü radyatörleri için otomatik üretim hattı - Radyatör üretimi için yüksek hızlı ekipman 3

Panel portal çok nokta kaynak makinesi

Kaynak için 3 adet portal çok nokta kaynak makinesi. Her bir ünitede 18 set silindir kaynak bağlantısı bulunur. Tek seferde bir sıra lehim noktasını kaynaklamak için AC kaynak güç kaynağı. Yüksek hızlı servo bağlantı adımlayıcısı, su kanalı plakasını beslemek için tutucuyu ileri besler.

Konveksiyon levha ön nokta kaynak makinesi

Konveksiyon levha, çevrimiçi kalıp kılavuzuna manuel olarak yüklenir. Kaynak, bir portal 4 başlı ön nokta kaynak makinesi kullanılarak yapılır. Malzemeler, kaynak için ilk sıra önceden işaretlenmiş konumlara manuel olarak itilir. Ekipman, kalan kaynak noktaları için otomatik olarak kayar.

Güç transformatörü radyatörleri için otomatik üretim hattı - Radyatör üretimi için yüksek hızlı ekipman 4

Konveksiyon levha portal çok nokta kaynak makinesi

Önceden Ayarlanmış Yol: Konveksiyon levha, önceden ayarlanmış yolu takip ederek kalıp kılavuzuna girer.
Çift Portal Kaynak: 2 adet portal çok nokta kaynak makinesi.
Pnömatik Bağlantılar: Ünite başına 16 set.
AC Güç Kaynağı: Sıra kaynağı için AC ve tek taraflı.
Servo Adımlayıcı: Su kanalı plakası için tutucuyu besleyen yüksek hızlı servo adımlayıcı.

U şeklinde hat transfer konveyörü

Malzemeleri U şeklinde bir düzende aktarmak için makara konveyör rafı kullanılır.
Alan Verimliliği: U şekli yerden tasarruf sağlar, süreci optimize eder.
Kullanım Kolaylığı: Daha küçük işçi menzili, kullanışlı, yoğunluğu azaltır.

Güç transformatörü radyatörleri için otomatik üretim hattı - Radyatör üretimi için yüksek hızlı ekipman 5

Uzun taraf çift başlı dikiş kaynak makinesi

Eş Zamanlı Kaynak: Her iki uzun tarafı aynı anda kaynaklar.
Güç Kaynağı: Kararlı uzun süreli kaynak için 300KVA orta frekanslı AC.

Portal çift başlı kısa taraf dikiş kaynak makinesi 2 Set

Uzun süre yüksek derecede kararlı kaynak sağlamak için orta frekanslı AC kaynak güç kaynağı kullanılır.

Güç transformatörü radyatörleri için otomatik üretim hattı - Radyatör üretimi için yüksek hızlı ekipman 6

Çift taraflı temizleme ve düzeltme makinesi

Uzun taraf kaynaklı ürünleri temizler ve düzeltir.

Kesme makinesi

Kesme İşlemi: Gerekli malzemeler üzerinde kesme işlemi gerçekleştirilir.
Kesici Malzemesi: Beyaz çelik bıçak.
Kesme Yöntemi: Makasla kesme.

Güç transformatörü radyatörleri için otomatik üretim hattı - Radyatör üretimi için yüksek hızlı ekipman 7

Dört köşe ark kesme makinesi

Köşe Şekillendirme: Keskin köşeleri yuvarlak kenarlar oluşturacak şekilde keser.
Kesici Malzemesi: Beyaz çelik.
Kesme Yöntemi: Hidrolik delme.

Çift başlı üç yollu otomatik kaynak makinesi

Kaynak Gücü: Orta frekanslı MD80 güç kaynağı.
Malzeme Akışı: Kenetleme ve çevirme için çift taraflı kanallar. Taşıma Yöntemi: Üç yollu malzeme taşıma için zincir plaka. Otomatik Besleme: Hassas işlem için tutucu ve kaynak konumlandırması.

Güç transformatörü radyatörleri için otomatik üretim hattı - Radyatör üretimi için yüksek hızlı ekipman 8

Destek kancası otomatik kaynak makinesi

Kaynak Gücü: Orta frekanslı MD40 güç kaynağı.
Besleme Yöntemi: Malzeme beslemesi için klips tipi istifleme.
Yükleme: Pnömatik tutucu, malzemeleri kaynak konumuna yükler.

Otomatik basınç hava geçirmezlik tespit makinesi

Test Basıncı: 10 bar.
Test Yöntemi: Su tankında otomatik basınç testi.
Diğer Bilgiler
Ürün Detayları Teknik Hizmetler
Çelik Panel Radyatör Üretim Hattı U Şekilli Geri Dönüş Düzeni Şeması Müşteri odaklılığa bağlı kalın ve şirketinize kurulum, devreye alma, eğitim ve bakım gibi kapsamlı satış öncesi ve sonrası hizmetler sunun.
Güç transformatörü radyatörleri için otomatik üretim hattı - Radyatör üretimi için yüksek hızlı ekipman 9 Satış öncesi hizmet: Sözleşme imzalanmadan önce şirket, müşterilere çeşitli üretim süreci çözümleri ve ekipman için teknik danışmanlık hizmetleri sunar.
Üretim Sonuçları Kurulum ve devreye alma: Sözleşmeye göre şirket, ekipmanı belirlenen sürede kullanıcının belirttiği kurulum alanına güvenli bir şekilde taşıyacak ve yerinde kurulum için teknik servis mühendisleri gönderecektir. Kullanıcının temel kurulum ve devreye alma yedek parçalarına sahip olması durumunda, teknik servis mühendisi, kurulum ve devreye alma alanının temiz, düzenli ve tertipli olmasını sağlayarak makineyi kullanıcı için kuracak ve devreye alacaktır.
Güç transformatörü radyatörleri için otomatik üretim hattı - Radyatör üretimi için yüksek hızlı ekipman 10 Satış sonrası eğitim: Şirket, alıcının sahasında veya satıcının eğitim merkezinde ücretsiz teknik eğitim (en az 5 gün) sunmaktadır. Ana konular şunlardır:
-Kontrol yazılımı kullanımı -Açma/kapama prosedürleri
-Panel ve yazılım parametre ayarları
-Temel makine temizliği ve bakımı
-Yaygın donanım arızalarının giderilmesi
-İşletim önlemleri
Ekipman bakımı
-Son kabulden sonra bir yıl garanti;
-Müşteri hizmetleri yanıt süresi 24 saat içinde;
-Garanti süresi sonrasında ücretli onarımlar sağlanır.
NO İsim Malzeme Notlar
1 Panel Soğuk haddelenmiş çelik levha 1.1mm kalınlık
2 Konveksiyon levhası Soğuk haddelenmiş çelik levha 0.3mm kalınlık
3 Arayüz tipi   4x G 1/2 iç dişli arayüz
4 Ürün uzunluğu   400-3000 mm
5 Ürün genişliği   300/400/500/600/900mm

Ekipman Konfigürasyon Listesi



NO Ekipman adı Model Miktar Birim
1 Panel kafes yükleme makinesi HJ-0-0 1 set
2 Su kanalı halkası yükleme ve presleme makinesi YZJ-0-0 1 set
3 Çevirme ve montaj makinesi 1 FZJ-0-0 1 set
4 Panel ön nokta konumlandırma kaynak makinesi DN75-2C 1 set
5 Panel portal çok nokta kaynak makinesi 10*DN60-36C 3 set
6 Konveksiyon levha ön nokta kaynak makinesi 2*DN63-4C 1 set
7 Konveksiyon levha portal çok nokta kaynak makinesi 4*DN63-16C 3 set
8 U şeklinde hat transfer konveyörü ZJG-0-0 1 set
9 Uzun taraf çift başlı dikiş kaynak makinesi 2*FVM300-2C 1 set
10 Portal çift başlı kısa taraf dikiş kaynak makinesi 1 2*FVM300-2C 1 set
11 Portal çift başlı kısa taraf dikiş kaynak makinesi 2 2*FVM300-2C 1 set
12 Çift taraflı temizleme ve düzeltme makinesi XBJ-0-0 1 set
13 Kesme makinesi JCJ-0-0 1 set
14 Dört köşe ark kesme makinesi QJJ-0-0 1 set
15 Çevirme ve montaj makinesi 2 FZJ-0-0 1 set
16 Çift başlı üç yollu otomatik kaynak makinesi 2*MD80-2C 1 set
17 Destek kancası otomatik kaynak makinesi 2*MD40-4C 1 set
18 Otomatik basınç hava geçirmezlik tespit makinesi JCJ-0-0 1 set
19 Boşaltma konveyörü SSJ-0-0 1 set



Su, Elektrik ve Gaz Konfigürasyonu

Proje Parametreler
Toplam güç dağıtımı 1600KVA (Gerçek toplam kullanılan güç yaklaşık 1000KVA'dır)
Gaz kaynağı basıncı 0.6MPa
Su kaynağı basıncı 0.15MPa~0.30MPa
Basınçlı hava kaynağı gereksinimleri 1000L/dak
Toplam su akışı 1200L/dak
Ekipman yerleşim uzunluğu*genişliği yaklaşık. 60m*10m
