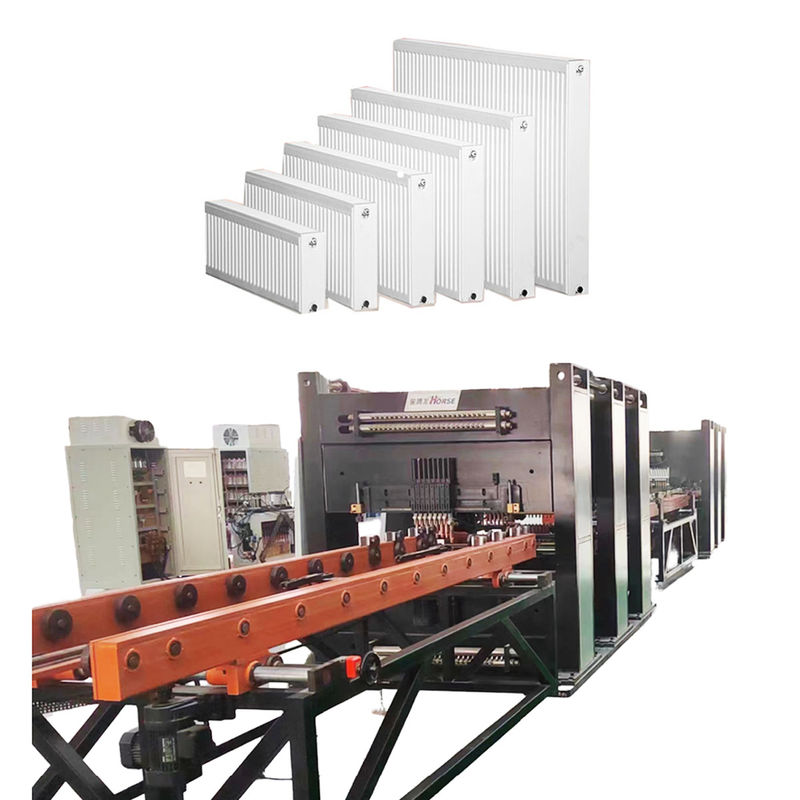

Transformer Radyatör Üretim hattı Radyatör Üretim Makinesi

Transformer Radyatör Üretim hattı Radyatör Üretim Makinesi
Transformer Radiator Production Line Production Radiator Machine
Transformer Radyatör Üretim hattı Radyatör Üretim Makinesi Transformer Radyatör Üretim hattı Radyatör Üretim Makinesi Transformer Radyatör Üretim hattı Radyatör Üretim Makinesi Transformer Radyatör Üretim hattı Radyatör Üretim Makinesi

Büyük resim :  Transformer Radyatör Üretim hattı Radyatör Üretim Makinesi

Ürün ayrıntıları:
Place of Origin: China
Marka adı: Trintfar
Sertifika: CE
Ödeme & teslimat koşulları:
Minimum Order Quantity: 1
Fiyat: 10000~500000
Packaging Details: Wooden brackets/wooden cases
Delivery Time: 60~90
Payment Terms: L/C, D/A, D/P, T/T
İletişim

Transformer Radyatör Üretim hattı Radyatör Üretim Makinesi

Açıklama
Material: Aluminum or Copper Fin Thickness: customizable
Cutting Length: Customizable Automation Level: Fully Automatic
Vurgulamak:

Transformer Radyatör Üretim hattı

,

Özelleştirilebilir Transformör Radyatör Üretim Hattı

Çelik Panel Radyatör Üretim Hattı, servo motorları, PLC kontrolü, çoklu başlı portre nokta kaynakları ve uzunlamalı / çapraz orta frekanslı dikiş kaynak makineleri ile yüksek otomasyona sahiptir.Otomatik yükleme / boşaltma içerir, nokta kaynak konumlandırması ve dikiş kaynak kenarının mühürlenmesi, verimli ve istikrarlı bir üretimi sağlar.

  • Kapasite yapılandırması: 1000m/10h
  • Operatörler: 2-3 kişi
  • Ekipman alanı: 60m*10m ((L*W)
  • Ekipmanın güç dağılımı: 1600KVA (Gerçek kullanılan toplam güç yaklaşık 1000KVA'dır)
Transformer Radyatör Üretim hattı Radyatör Üretim Makinesi 0
Transformer Radyatör Üretim hattı Radyatör Üretim Makinesi 1
Transformer Radyatör Üretim hattı Radyatör Üretim Makinesi 2
Transformer Radyatör Üretim hattı Radyatör Üretim Makinesi 3
Transformer Radyatör Üretim hattı Radyatör Üretim Makinesi 4
Transformer Radyatör Üretim hattı Radyatör Üretim Makinesi 5
Transformer Radyatör Üretim hattı Radyatör Üretim Makinesi 6
Transformer Radyatör Üretim hattı Radyatör Üretim Makinesi 7




Transformer Radyatör Üretim hattı Radyatör Üretim Makinesi 8
Transformer Radyatör Üretim hattı Radyatör Üretim Makinesi 9
Transformer Radyatör Üretim hattı Radyatör Üretim Makinesi 10
Transformer Radyatör Üretim hattı Radyatör Üretim Makinesi 11

ÜRÜCÜ TESVİFLERİ

Çalışma akışı



Çalışma akışı:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor

Ana ekipman


Transformer Radyatör Üretim hattı Radyatör Üretim Makinesi 13

Panel truss yükleme makinesi

Yığılmış malzemelerin besleme platformu arabalarına, her bir tarafta iki malzeme yerleştirme pozisyonu ile, dalgalanma aracını kullanarak manuel olarak yüklenmesi.

Truss gripper otomatik olarak plaka vagonunun her iki tarafından malzemeler alır ve onları taşıyıcı hattına yerleştirir.

Merkezi sıkıştırma konumlandırma mekanizması paneli taşıyıcıya hizalar.

Servo tahrikli mekanizma, levhayı her iki taraftan nokta kaynak için önceden nokta kaynak makinesine taşır.

Su kanalı halkası yükleme ve presleme makinesi

Su yolu halkası, çift yollu bir sistemle titreşimli plaka besleme kullanır.

Her tarafta iki baskı başlığı ön ve arka taraflarda su yolu halkalarına baskı yapar.

Malzeme aktarımı motorlu rulo besleme kullanır.

Transformer Radyatör Üretim hattı Radyatör Üretim Makinesi 14
Transformer Radyatör Üretim hattı Radyatör Üretim Makinesi 15

Dönüştürme ve montaj makinesi

Hızlı ve doğru çevirme.

Akım için yüksek kaliteli zincirler; 400W azaltma motoru.

Kesin dönme konumlandırması için sensörlü vites azaltma motoru.

Otomatik kontrol, manuel müdahale yok.

Çevirme gövdesinden, yükleme cihazından, elektrik konsolundan, işletim sisteminden ve güvenlik çitinden oluşur.ve operasyonlar arasında verimli malzeme aktarımı.

Panel ön noktası konumlandırma kaynak makinesi

Panel otomatik olarak konveyör rafındaki kaynak durma pozisyonuna akıyor ve her iki taraftaki kaynakçılar önceden nokta kaynaklarına başlıyor.

Sadece bir satır için nokta kaynak öncesi gereklidir.

Bir set AC DN75 güç kaynağı kullanıyor.

Transformer Radyatör Üretim hattı Radyatör Üretim Makinesi 16
Transformer Radyatör Üretim hattı Radyatör Üretim Makinesi 17

Panel portalı çok noktalı kaynak makinesi

Saldırma için 3 portalı çok noktalı kaynak makinesi.

Her ünitede 18 adet silindir kaynak eklemleri vardır.

Bir seferde bir sıra lehimli eklemleri kaynaklamak için AC kaynak kaynağı.

Yüksek hızlı servo bağlantı stepper, su kanalı plakalarını beslemek için sapıtı ileriye doğru besler.

Konveksiyon levha ön noktalı kaynak makinesi

Konveksiyon levhası online alet kılavuzuna manuel olarak yüklenir.

Dört başlı ön noktalı kaynak makinesi kullanılarak kaynak yapılır.

El ile kaynak için önceden belirlenmiş pozisyonların ilk sırasına itilen malzemeler.

Donanım, kalan kaynak noktaları için otomatik olarak değişir.

Transformer Radyatör Üretim hattı Radyatör Üretim Makinesi 18
Transformer Radyatör Üretim hattı Radyatör Üretim Makinesi 19

Konveksiyon levha portre çok noktalı kaynak makinesi

Önceden ayarlanmış yol: Konveksiyon levhası, önceden ayarlanmış bir yolu araç kılavuzuna takip eder.

Çifte Gantry kaynak: 2 portalı çok noktalı kaynak makinesi.

Pnömatik eklemlerBirim başına 16 set.

AC Güç kaynağı: AC & sıralı kaynak için tek taraflı.

Servo Stepper: Yüksek hızlı servo stepper su kanalı plaka için tutma besler.

U şeklindeki hat taşıyıcı

U şeklindeki düzende malzemeleri aktarmak için rulo taşıyıcı raf kullanın.

Uzay VerimliliğiU şekli alan tasarrufu sağlar, süreci optimize eder.

İşlemin Kolaylığı: Daha küçük işçi aralığı, uygun, yoğunluğu azaltır.

Transformer Radyatör Üretim hattı Radyatör Üretim Makinesi 20
Transformer Radyatör Üretim hattı Radyatör Üretim Makinesi 21

Uzun yanlı çift başlı dikişli kaynak makinesi

Aynı anda kaynakİki uzun kenarı da aynı anda kaynaklayın.

Güç kaynağı: 300KVA sabit uzun süreli kaynak için orta frekanslı AC.

Gantry çift başlı kısa yan dikiş kaynak makinesi 2 Set

Orta frekanslı AC kaynak kaynakları kullanın.

Transformer Radyatör Üretim hattı Radyatör Üretim Makinesi 22
Transformer Radyatör Üretim hattı Radyatör Üretim Makinesi 23

İki taraflı temizleme ve kesme makinesi

Uzun kenarlı kaynak ürünleri temizleyin ve kesin.

Kırkma makinesi

Kesme Süreci: Gerekli malzemeleri kesmek.

Kesme malzemesiBeyaz çelik bıçak.

Kesim YöntemiMakas kesimi.

Transformer Radyatör Üretim hattı Radyatör Üretim Makinesi 24
Transformer Radyatör Üretim hattı Radyatör Üretim Makinesi 25

Dört köşeli yay kesme makinesi

Köşe şekillendirme: Keskin köşeleri yuvarlak kenarlar oluşturmak için kes.

Kesme malzemesiBeyaz çelik.

Kesim YöntemiHidrolik yumruklama.

Çift başlı üç yönlü otomatik kaynak makinesi

Kaynak gücüOrta frekanslı MD80 güç kaynağı.

Malzeme akışı: Dökme ve dönme için iki taraflı kanallar.

Taşıma Yolu: Üç yönlü malzeme taşımacılığı için zincir plaka.

Otomatik besleme: Keskin çalışma için tutma ve kaynak konumlandırması.

Transformer Radyatör Üretim hattı Radyatör Üretim Makinesi 26
Transformer Radyatör Üretim hattı Radyatör Üretim Makinesi 27

Destek kanca otomatik kaynak makinesi

Kaynak gücüOrta frekanslı MD40 güç kaynağı.

Besleme Yöntemi: Malzeme besleme için klip tipi yığma.

Yükleme: Pnömatik tutkal malzemeleri kaynak pozisyonuna yükler.

Otomatik basınç hava sıklığı algılama makinesi

Test Basıncı10 bar.

Test Yöntemi: Su tankındaki otomatik basınç testi.

Transformer Radyatör Üretim hattı Radyatör Üretim Makinesi 28

Diğer bilgiler



Ürün Ayrıntıları

Çelik panel radyatör üretim hattı U şeklindeki dönüş düzeniŞekil

Transformer Radyatör Üretim hattı Radyatör Üretim Makinesi 29

Üretim Sonuçları




Transformer Radyatör Üretim hattı Radyatör Üretim Makinesi 30




Hayır Adı Malzeme Notlar
1 Panel Soğukta yuvarlanmış çelik levha 1.1mm kalınlığı
2 Konveksiyon plağı Soğukta yuvarlanmış çelik levha 0.3mm kalınlığı
3 Arayüz tipi   4x G 1/2 iç iplik arayüzü
4 Ürünün uzunluğu   400-3000 mm
5 Ürünün genişliği   300/400/500/600/900 mm

Ekipman konfigürasyonu listesi



Hayır Ekipmanın adı Model miktarı Birim
1 Panel truss yükleme makinesi HJ-0-0 1 bir dizi
2 Su kanalı halkası yükleme ve presleme makinesi YZJ-0-0 1 bir dizi
3 Döner ve montaj makinesi 1 FZJ-0-0 1 bir dizi
4 Panel ön noktası konumlandırma kaynak makinesi DN75-2C 1 bir dizi
5 Panel portalı çok noktalı kaynak makinesi 10*DN60-36C 3 bir dizi
6 Konveksiyon levha ön noktalı kaynak makinesi 2*DN63-4C 1 bir dizi
7 Konveksiyon levha portre çok noktalı kaynak makinesi 4*DN63-16C 3 bir dizi
8 U şeklindeki hat taşıyıcı ZJG-0-0 1 bir dizi
9 Uzun yanlı çift başlı dikişli kaynak makinesi 2*FVM300-2C 1 bir dizi
10 Gantry çift başlı kısa yan dikişli kaynak makinesi 1 2*FVM300-2C 1 bir dizi
11 Gantry çift başlı kısa yan dikişli kaynak makinesi 2 2*FVM300-2C 1 bir dizi
12 İki taraflı temizleme ve kesme makinesi XBJ-0-0 1 bir dizi
13 Kırkma makinesi JCJ-0-0 1 bir dizi
14 Dört köşeli yay kesme makinesi QJJ-0-0 1 bir dizi
15 Döner ve montaj makinesi 2 FZJ-0-0 1 bir dizi
16 Çift başlı üç yönlü otomatik kaynak makinesi 2*MD80-2C 1 bir dizi
17 Destek kanca otomatik kaynak makinesi 2*MD40-4C 1 bir dizi
18 Otomatik basınç hava sıklığı algılama makinesi JCJ-0-0 1 bir dizi
19 İndirim taşıyıcı SSJ-0-0 1 bir dizi



Su, Elektrik ve Gaz Yapısı

Proje Parametreler
Toplam güç dağılımı 1600KVA (Tamamen kullanılan gerçek güç yaklaşık 1000KVA'dır)
Gaz kaynağı basıncı 0.6MPa
Su kaynağı basıncı 0.15MPa~0.30MPa
Basınçlı hava kaynağı gereksinimleri 1000L/dakikada
Toplam su akışı 1200L/dakikada
Ekipmanın işlenme uzunluğu*genişliği yaklaşık. 60m*10m
