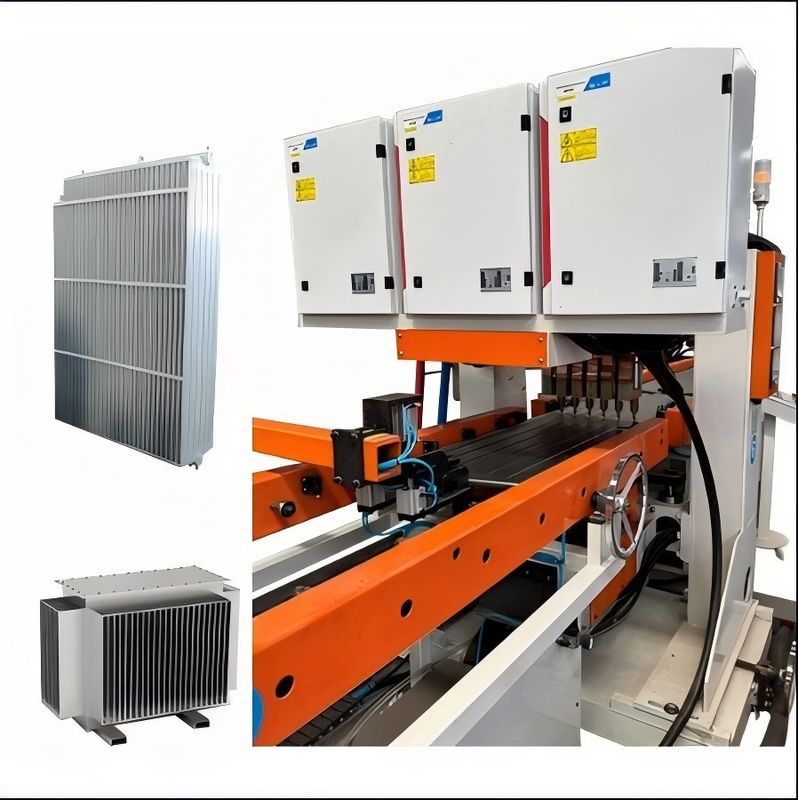

Tamamen Otomatik Transformör Radyatör Fin Üretim Hattı

Büyük resim : Tamamen Otomatik Transformör Radyatör Fin Üretim Hattı

Ürün ayrıntıları:

Menşe yeri:	Çin
Marka adı:	Trintfar
Sertifika:	CE

Ödeme & teslimat koşulları:

Min sipariş miktarı:	1
Fiyat:	10000~80000
Packaging Details:	Wooden brackets/wooden cases
Teslim süresi:	90~120
Ödeme koşulları:	L/C, D/A, D/P, T/T

İletişim

Tamamen Otomatik Transformör Radyatör Fin Üretim Hattı

Açıklama

Capacity config:	60 pcs/h (based on 2m products)	Operatörler:	1 kişi
Equipment area:	65m 6.5m2m(LWH)	Equipment power distribution:	330KVA

Çalışma akışı

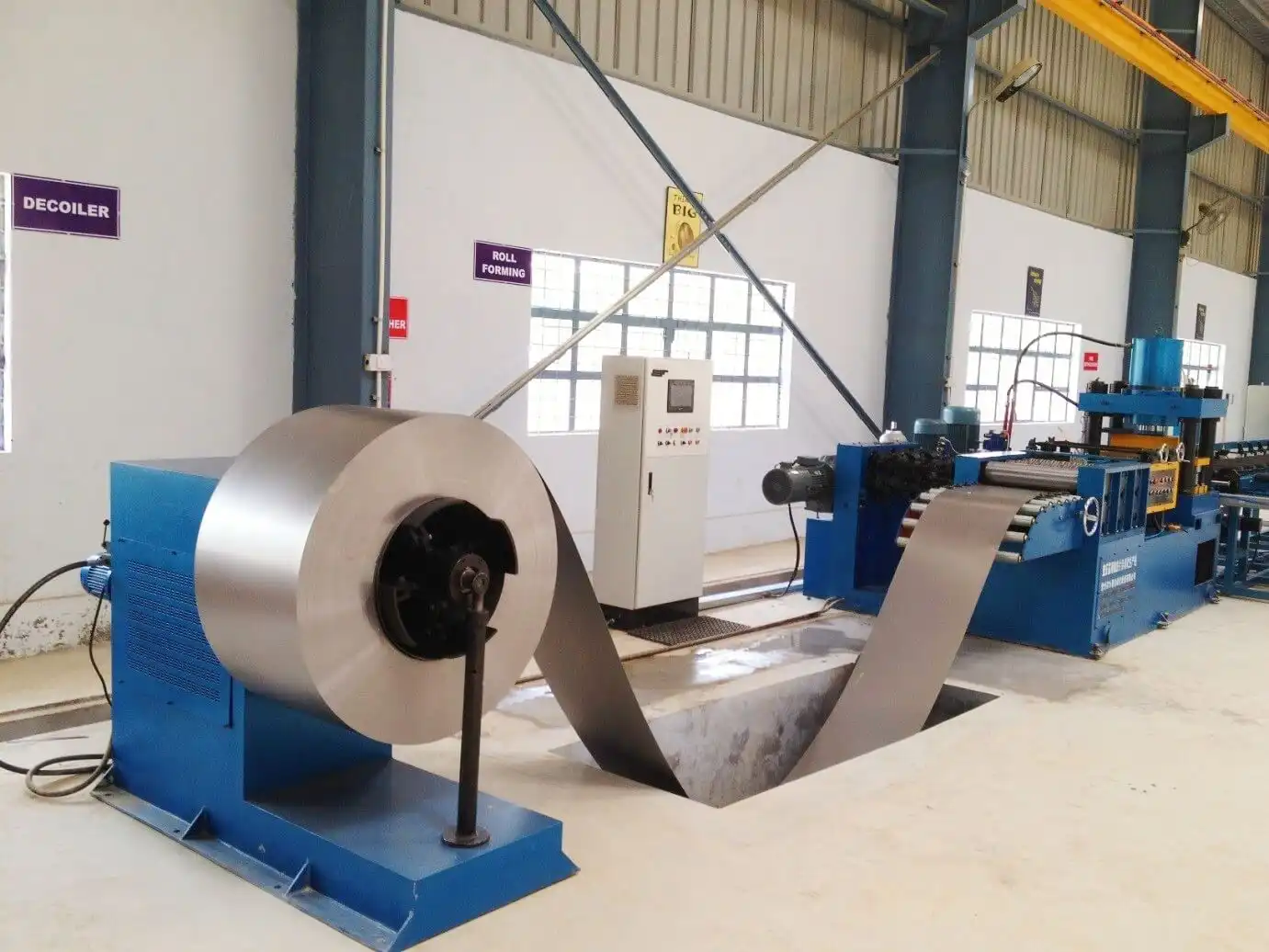

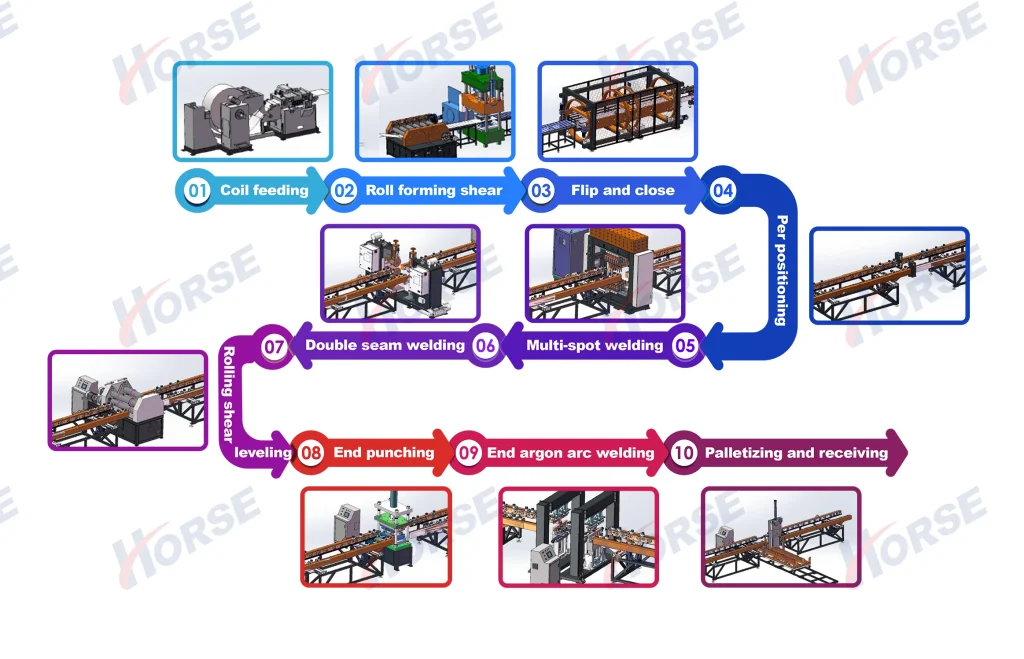

Çalışma akışı:Decoiling→roll forming→ hidrolik baskı→ dönüş → çoklu nokta kaynak→ yan dikiş kaynak → baş kaynak → yan tıraş → baş kesim → son ürün → otomatik panel yığma makinesi

Ana ekipman

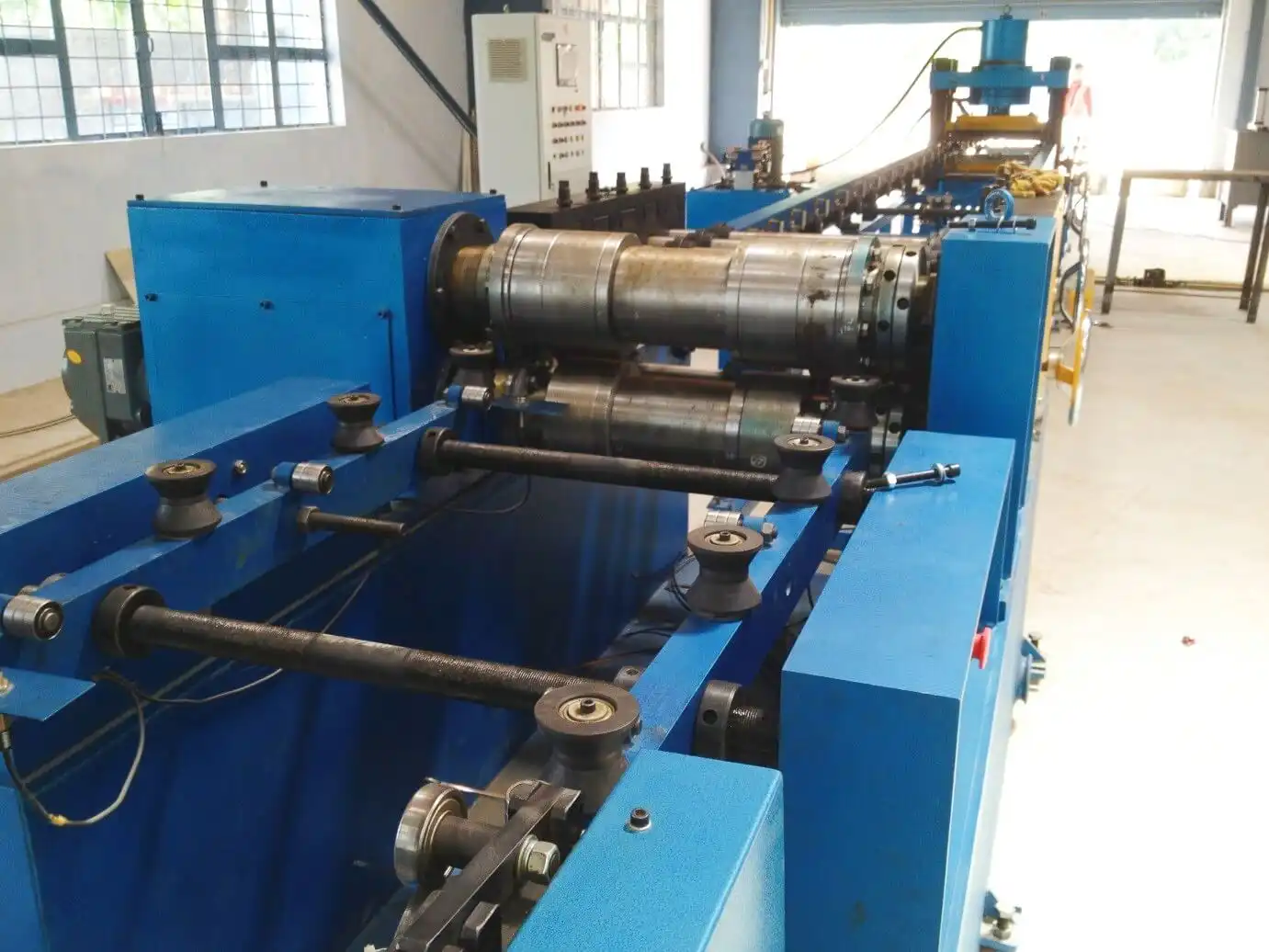

Döner şekillendirme istasyonu

Yuvarlanma hızı: 6-14 m/min

Düzenlenebilir basınç

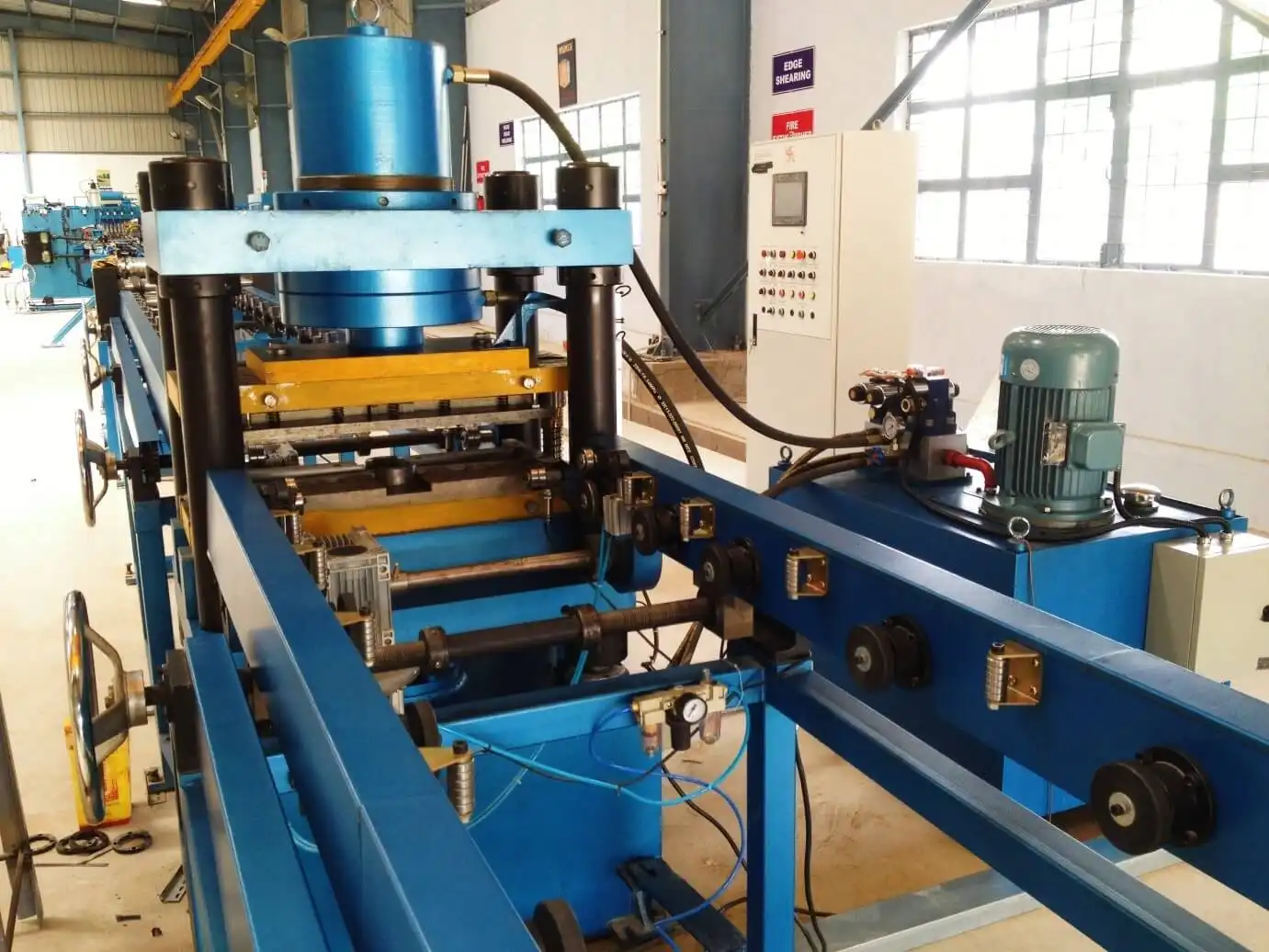

Son yumruk: 315 tonluk hidrolik baskı

Yumrukların uzunluk/boyut doğruluğu için döner kodlayıcı ve servo sürücü

Düzleştirme mekanizması tek parçanın düzlüğünü sağlar

5 tonluk bir boşaltma rafına yükleme arabası ile yerleştirilen ve levhalara yuvarlanan dökülmemiş malzemeler

Müşteri talebi başına isteğe bağlı tampon çukuru

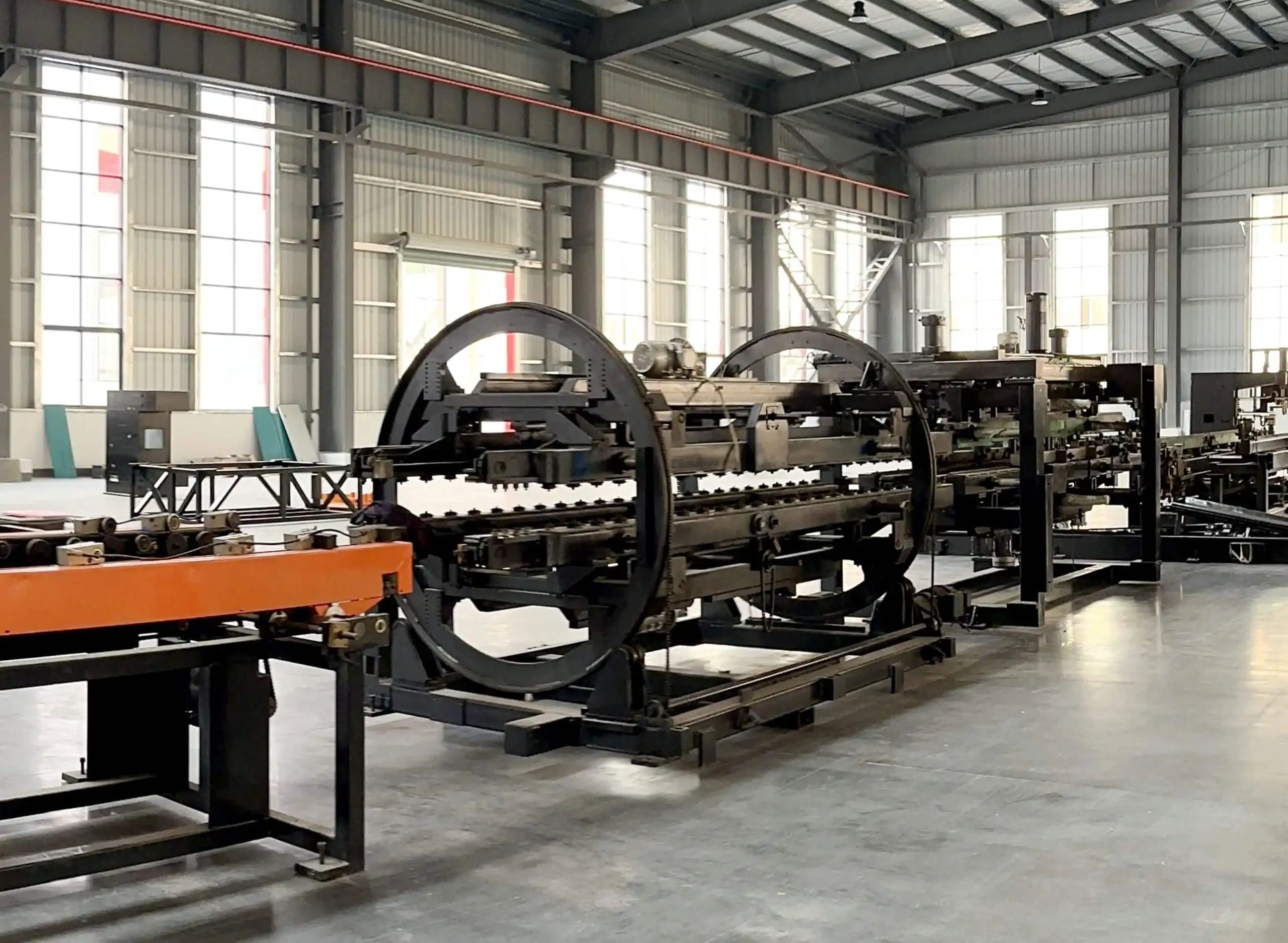

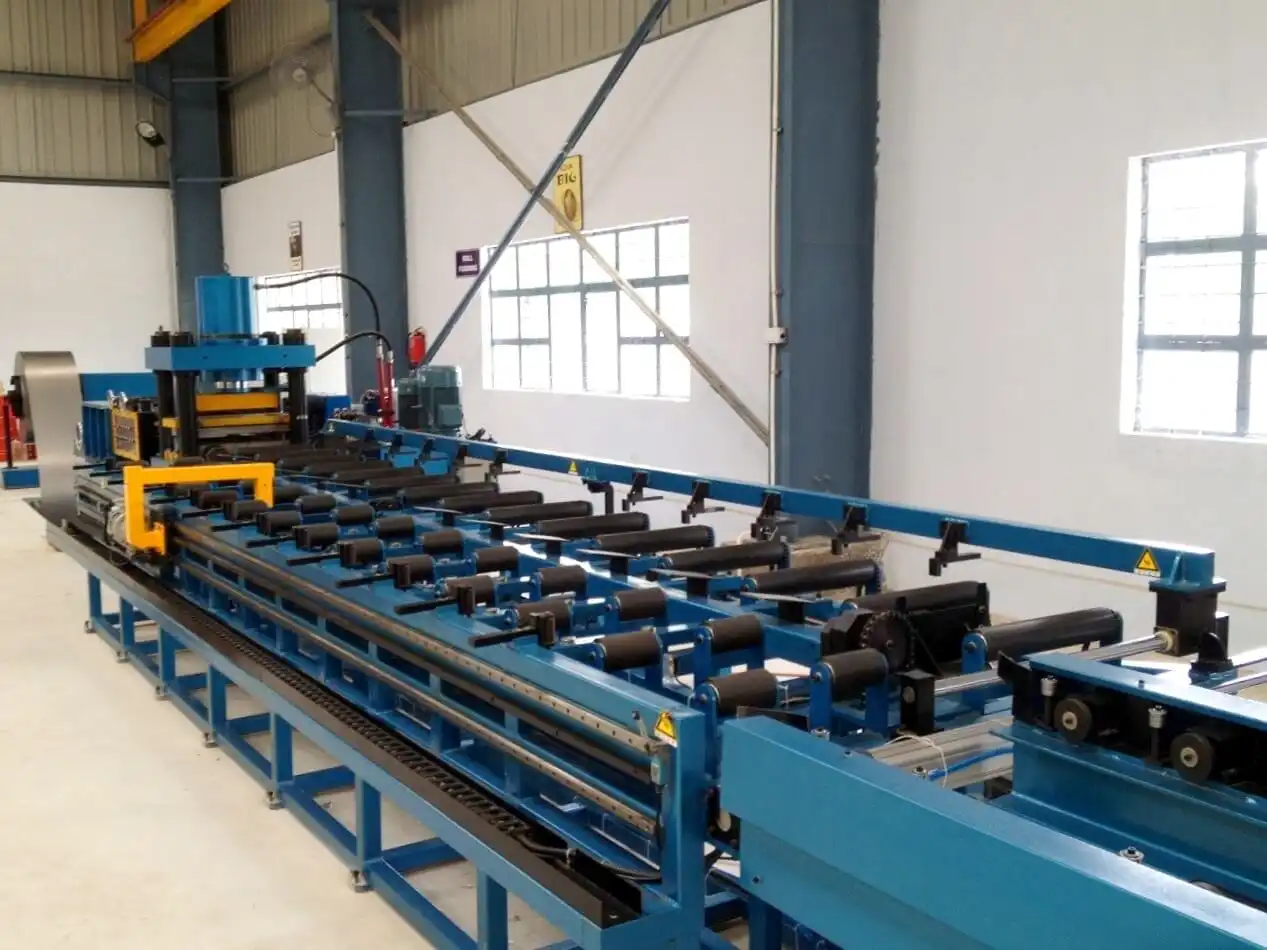

Dönüştürme ve birleşme istasyonu

Taşıma hızı: 5-15 m/min

Radyatör yüzgeçlerinin 180° çevirilmesi

Dönüştürme cihazı: Dönüştürme raf, dönüştürme raf, aktarma sistemi, dönüştürme cihazı, itme cihazı vb.

İlk levha önceden ayarlanmış konuma ulaşır → karşı konveyör rafına çevirildi

İkinci levha önceden ayarlanmış konuma ulaşır → itme cihazı ilk levha üzerine taşır, birleşimi tamamlar

Çift başlı nokta öncesi kaynak istasyonu

İki set nokta kaynak basınç cihazı

Güç: 60 KVA

Dönüştürme ve montaj sonrası, pre-nokta kaynak makinesi çok noktalı kaynak için iş parçalarını hizalar ve sabitler

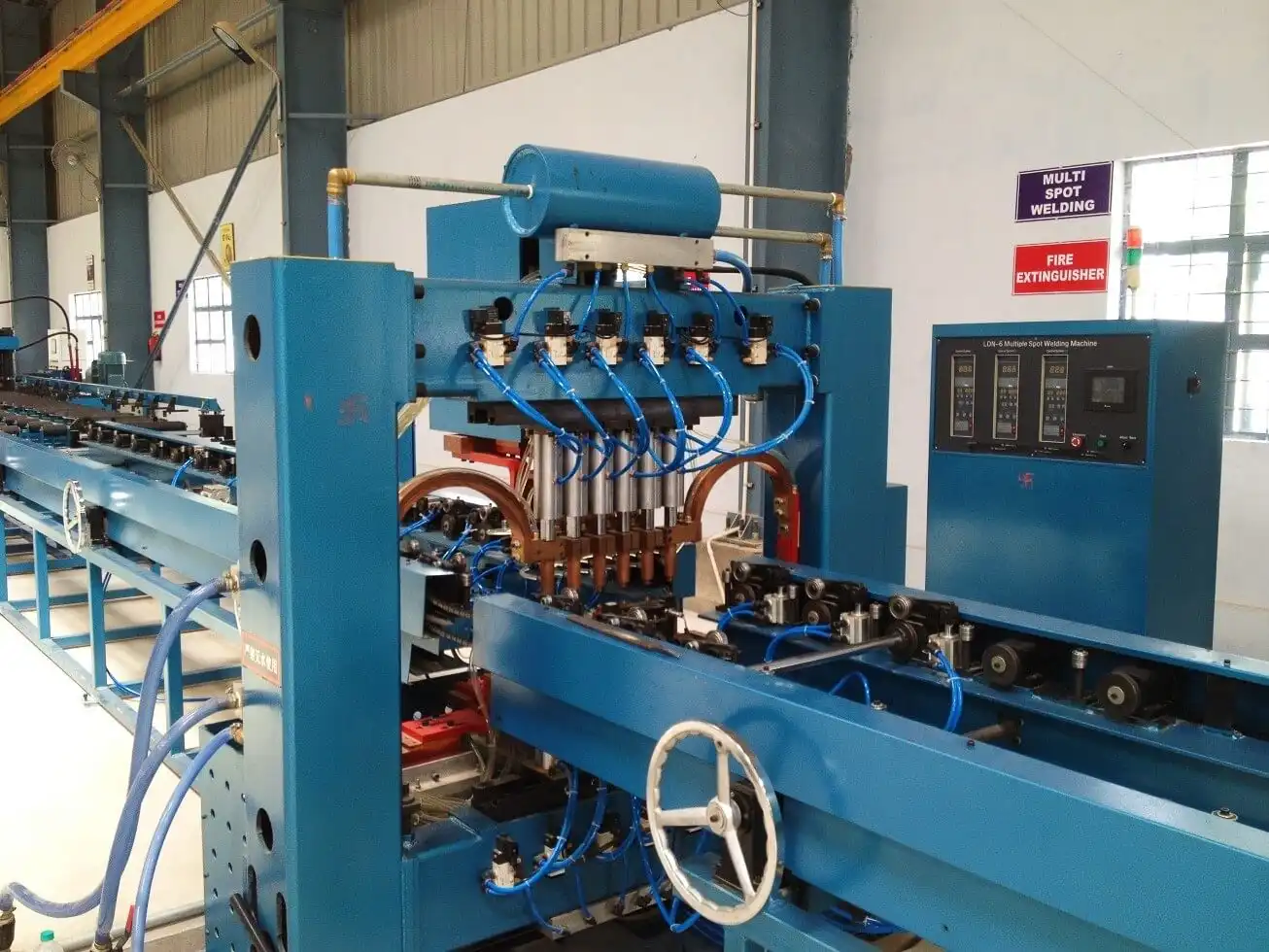

Gantry çok noktalı kaynak istasyonu

12 adet nokta kaynak basınç cihazı seti

Çift başlı kaynak başlığı, 6 nokta/sıra

Değişimsel güç kaynakları: 12 set

Güç: 12 * 50 KVA

Verimliliği artırmak için çift sıra kaynak

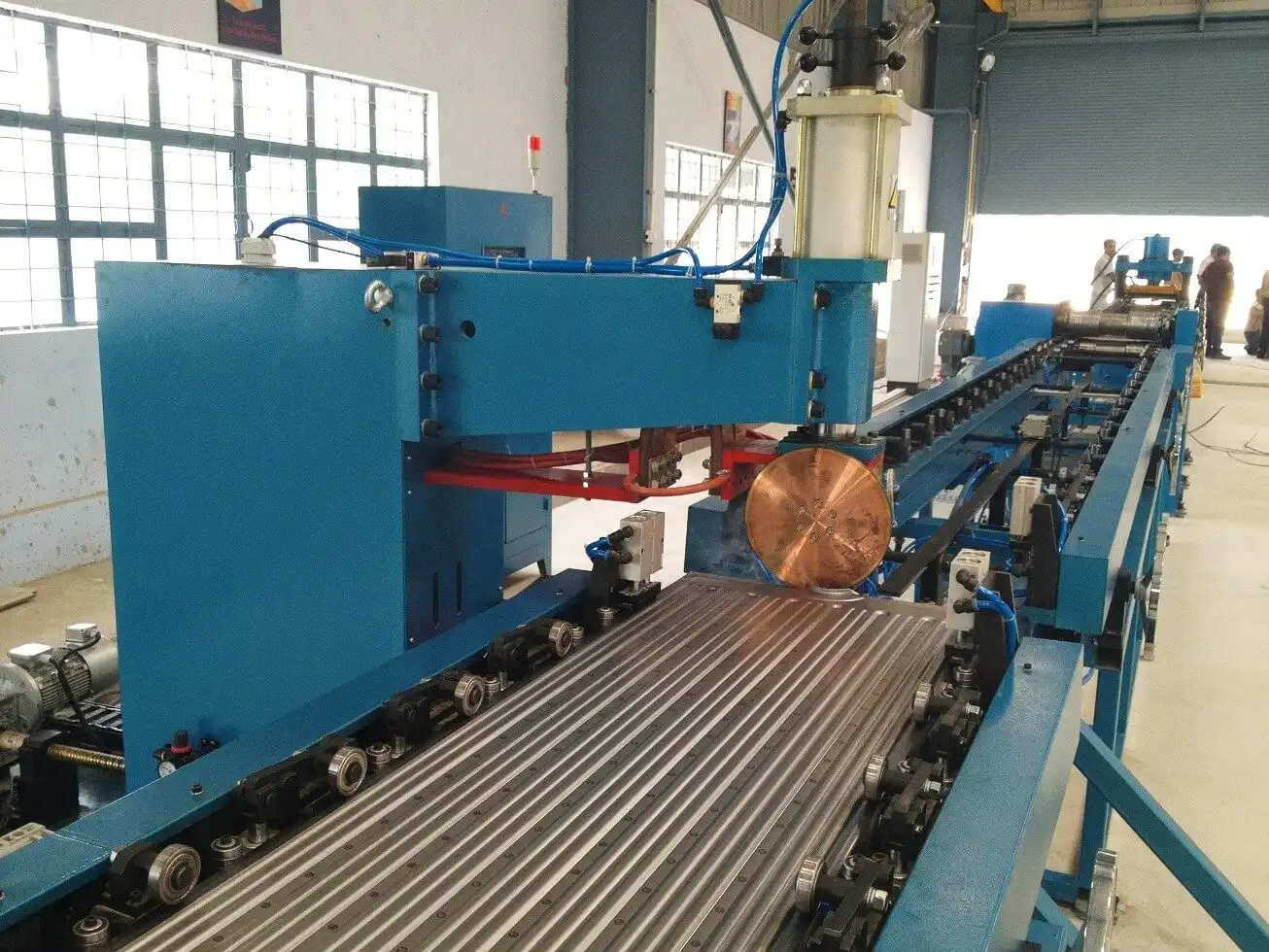

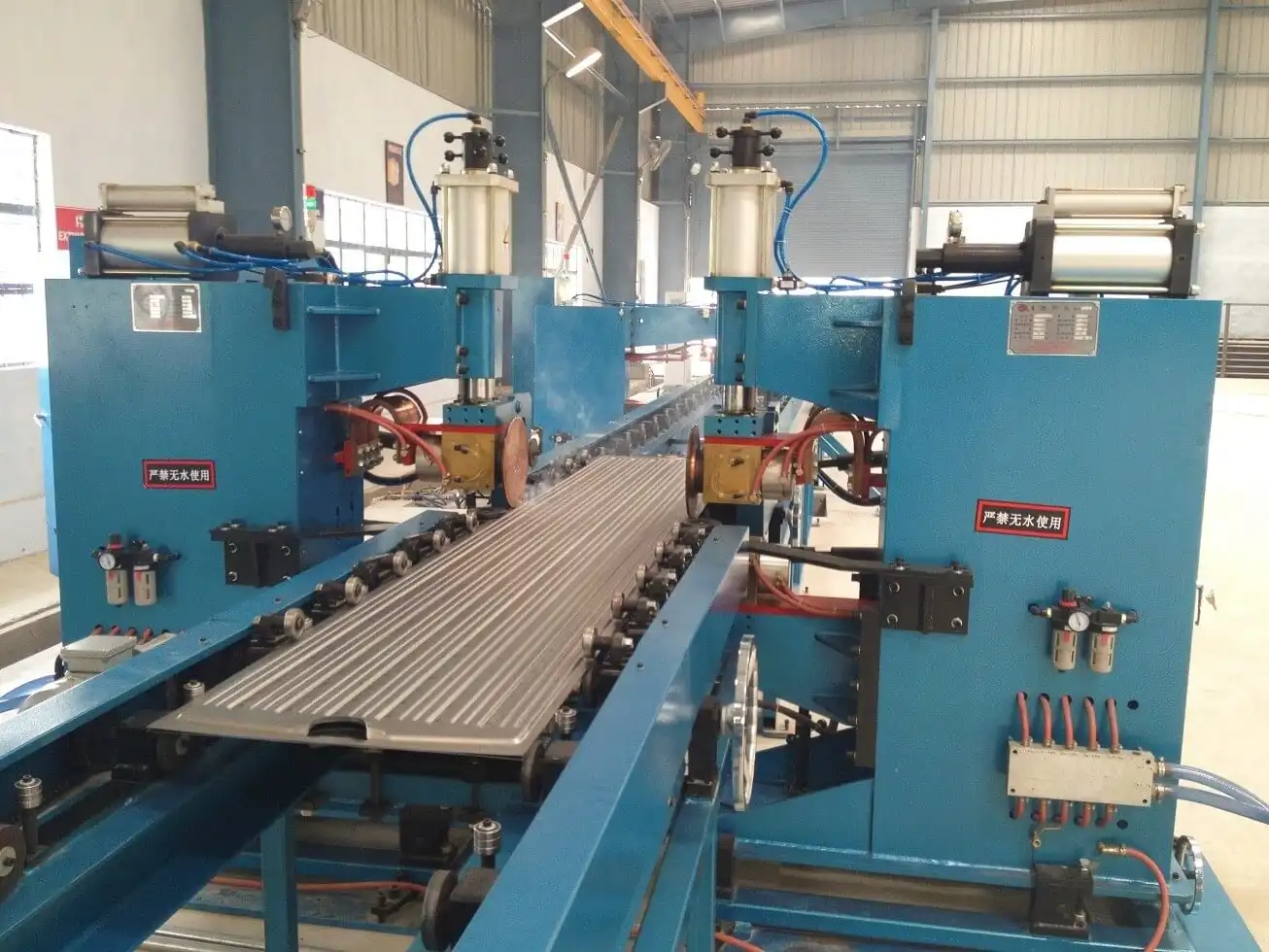

Çift taraflı dikiş kaynak istasyonu

Simetrik olarak düzenlenmiş iki seri dikiş kaynak makinesi

4 seri dikiş kaynak basınç kafaları

Değişken frekanslı kaynak güç kaynaklarının 2 seti

Güç: 2 * 160 KVA

En yüksek basınç: 12,000 N

Farklı aktarım mekanizması

Dikiş kaynak hızı: 0-2.8 m/min

Yontma kesme ve düzeltme istasyonu

Makine kutusu, tahrik cihazı, kesme cihazı, kenar ezme mekanizması, düzeleme mekanizması, elektronik kontrol sistemi, pnevmatik sistem vb.

Dökme kesme diski her iki tarafını da kesiyor; alaşımlı alet çelikten yapılmış kesme diski (darbelere dayanıklı, aşınmaya dayanıklı, uzun kullanım ömrü)

Dökme kesme hızı: 2-6 m/min

Sürücü gücü: 4 kW

Son yumruklama istasyonu

Altından, kaldırma mekanizmasından, delme çerçevesinden, delme matrasından, delme silindirinden, kaldırma silindirinden ve hidrolik istasyondan oluşur

Kenar düzeni ve tutarlılığı sağlamak için gevşek uçları kesmek için kullanılır

Bıçaklama kuvvetini azaltmak için bıçaklı kenarlı bir matrisle yumruklama

Bıçaklama makinesi basıncı: 160 T

Son argon yay kaynak istasyonu

Simetrik olarak düzenlenmiş 2 set ekipman

İş parçasının ön ucunu kaynak için 1 set, iş parçasının arka ucunu kaynak için 1 set

Panasonic argon ark kaynak güç kaynaklarının 4 seti

Akım aralığı: 5-315 A

Kaynak hızı: 300-600 mm/min

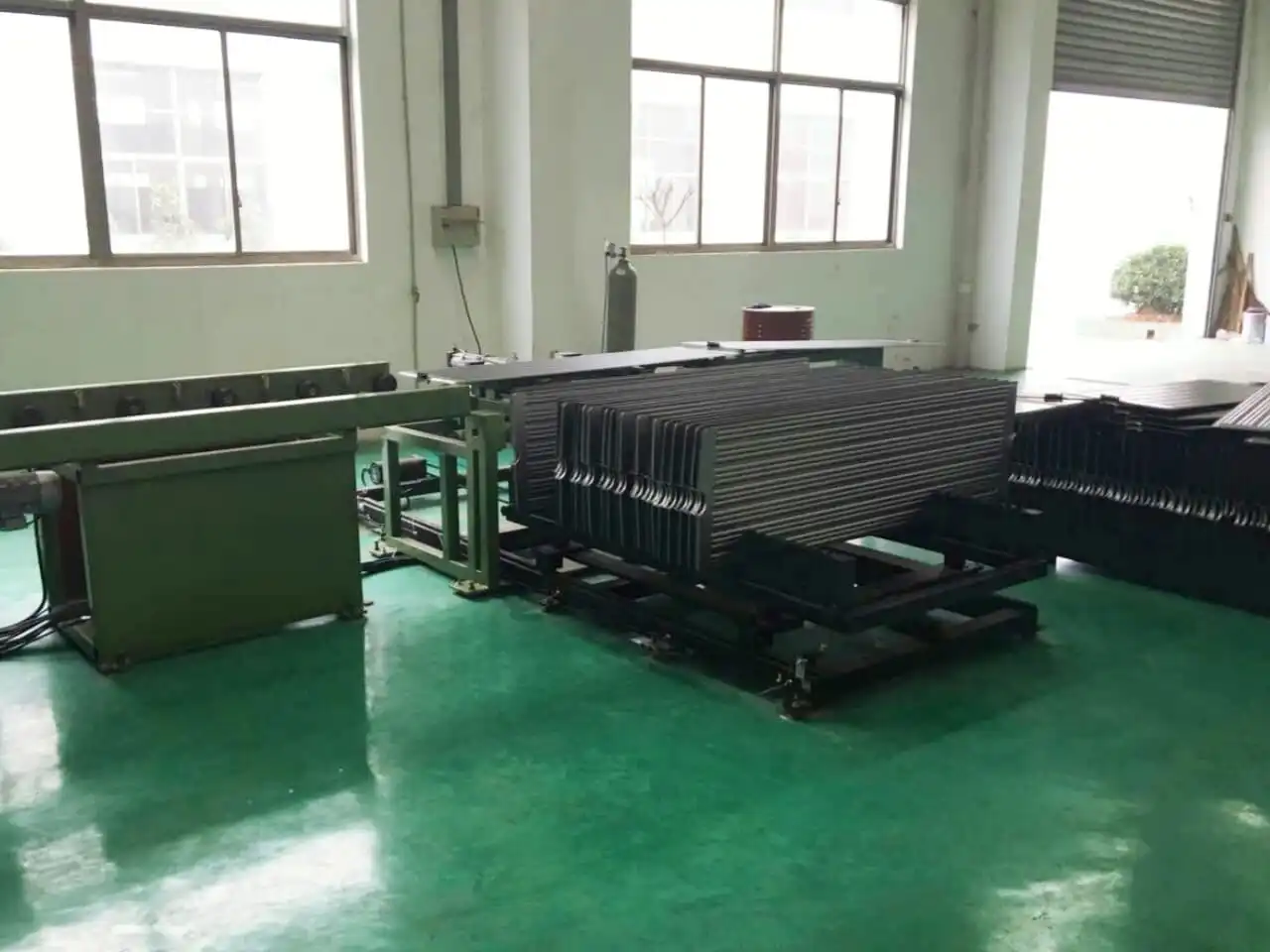

Paletleme istasyonu

Paletleme rafı başına depolama miktarı: 40 adet

Palet aralığı: 45 mm

Yakalama yöntemi: Silindir sıkıştırma malzemesi, rakta yerleştirmek için tutma 90° döner

Malzeme arabası çalışma yöntemi: Servo basamak hareketi, 1 parça yerleştirildikten sonra bir sonraki konuma taşınır, raf dolu olduğunda manuel arabanın değiştirilmesi
