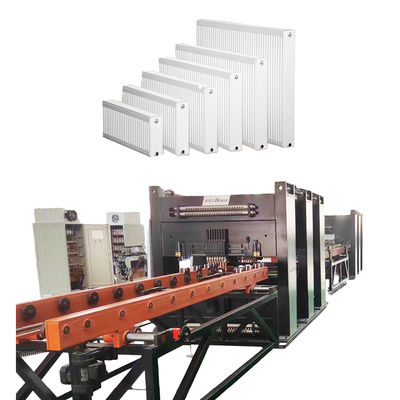

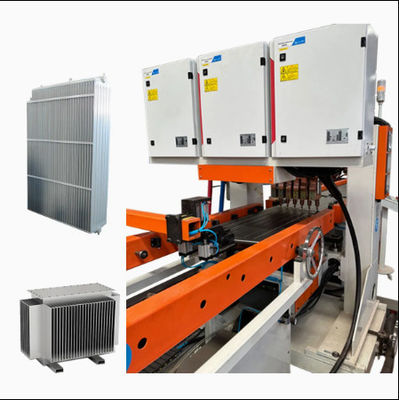

Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı

Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı

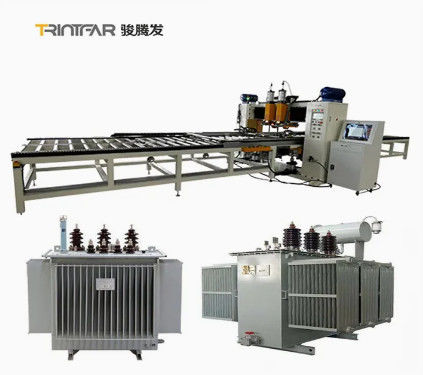

Cooling Corrugated Fin Walls Distribution Power Transformer Oil Immersed Radiator Fin Automatic Welding Production Line
Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı

Büyük resim :  Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: Trintfar
Sertifika: CE
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1
Fiyat: 10000~80000
Ambalaj bilgileri: Ahşap parantez/ahşap kasalar
Teslim süresi: 90~120
Ödeme koşulları: L/C, D/A, D/P, T/T
İletişim

Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı

Açıklama
Otomatik Üretim Hattı: Kapsayıcı Esnek Üretim: Akıllı üretim
Otomasyon: Otomasyon Garanti: 1 yıl garanti
Specification: other Kaynağı: Çin
Üretim Kapsamı: ürün hattı Sertifika: ISO, CE, ABS

Çalışma akışı

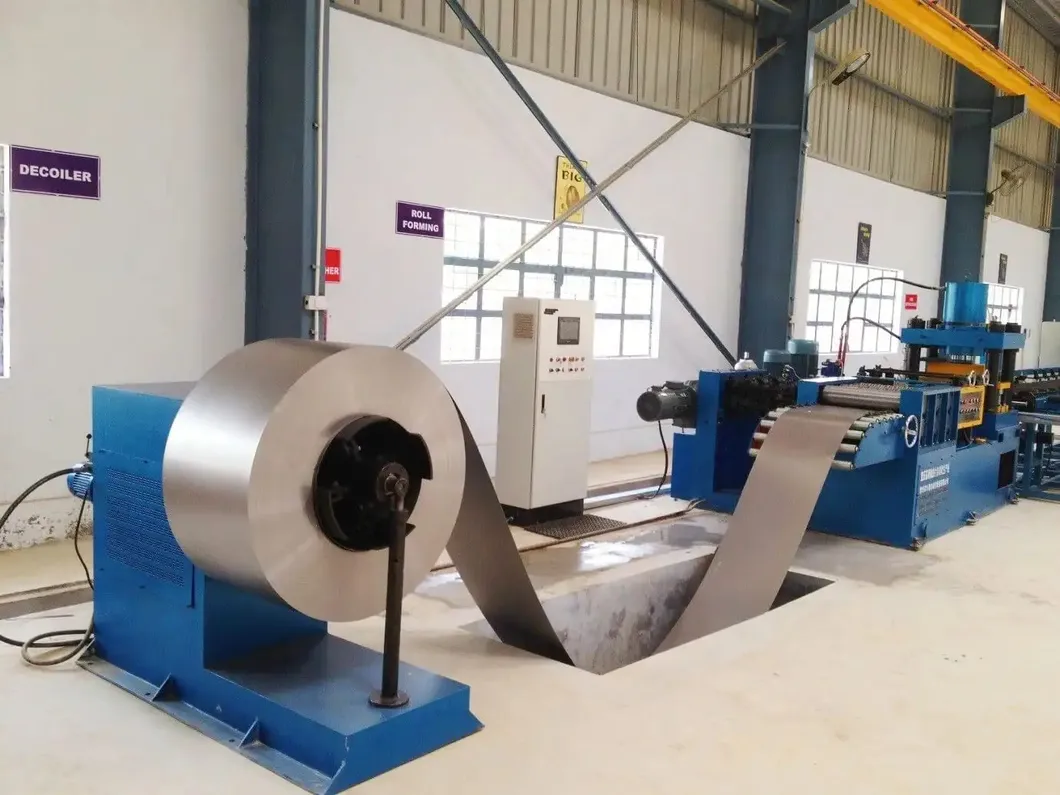

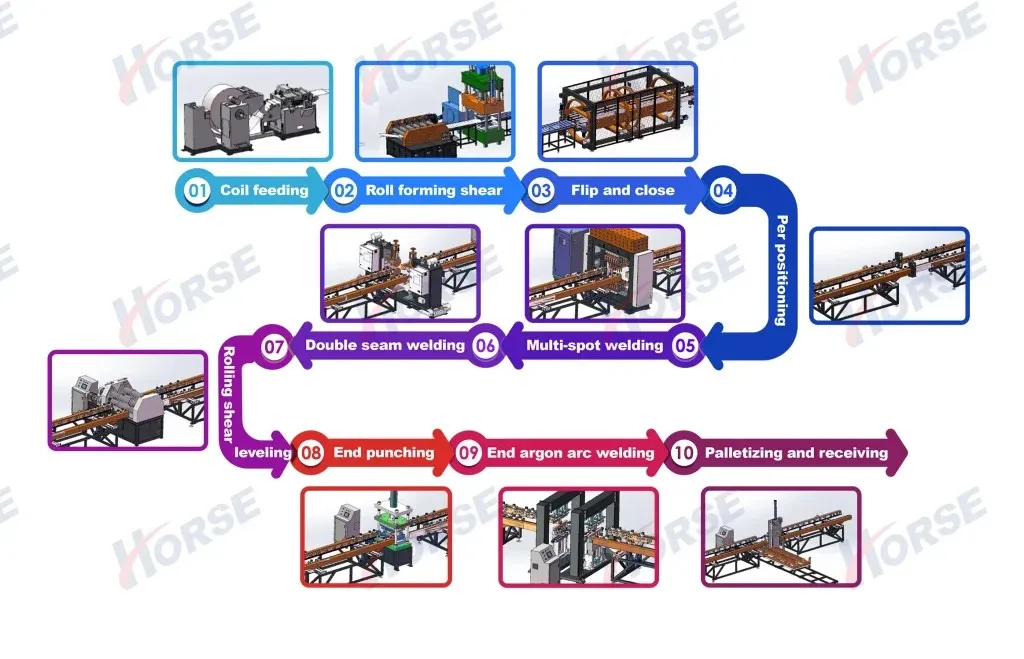

Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı 0Çalışma akışı:Decoiling→roll forming→ hidrolik baskı→ dönüş → çoklu nokta kaynak→ yan dikiş kaynak → baş kaynak → yan tıraş → baş kesimi → son ürün → otomatik panel yığma makinesi


Ana ekipman

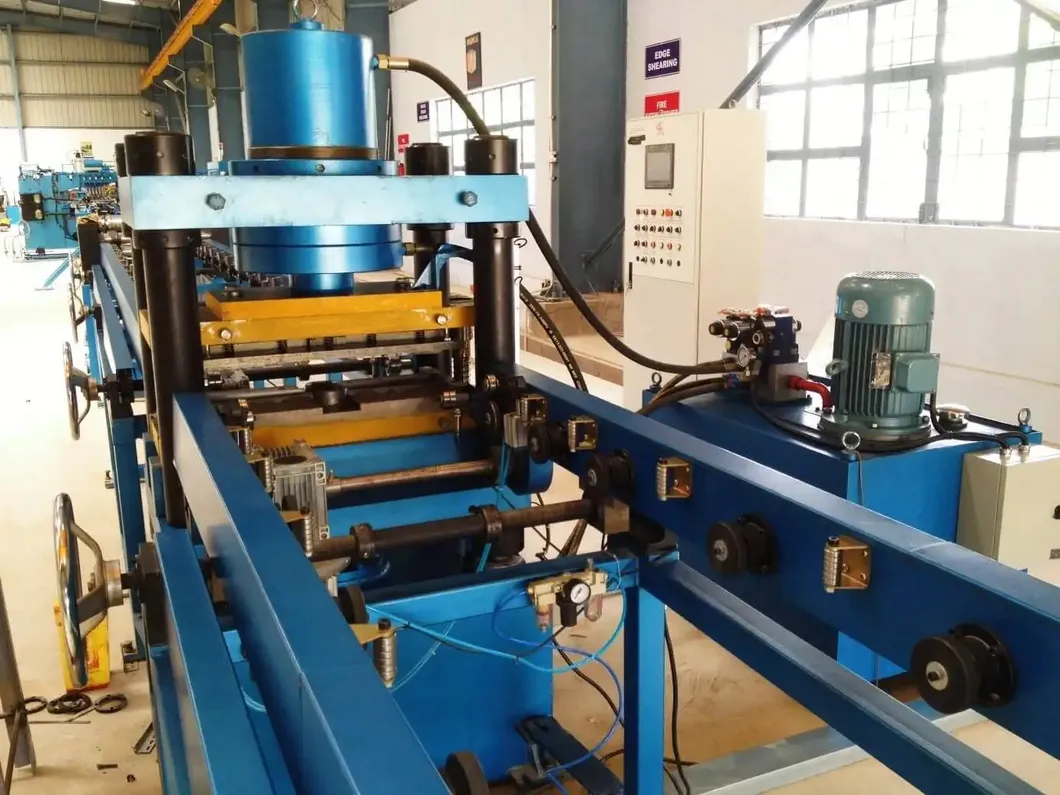

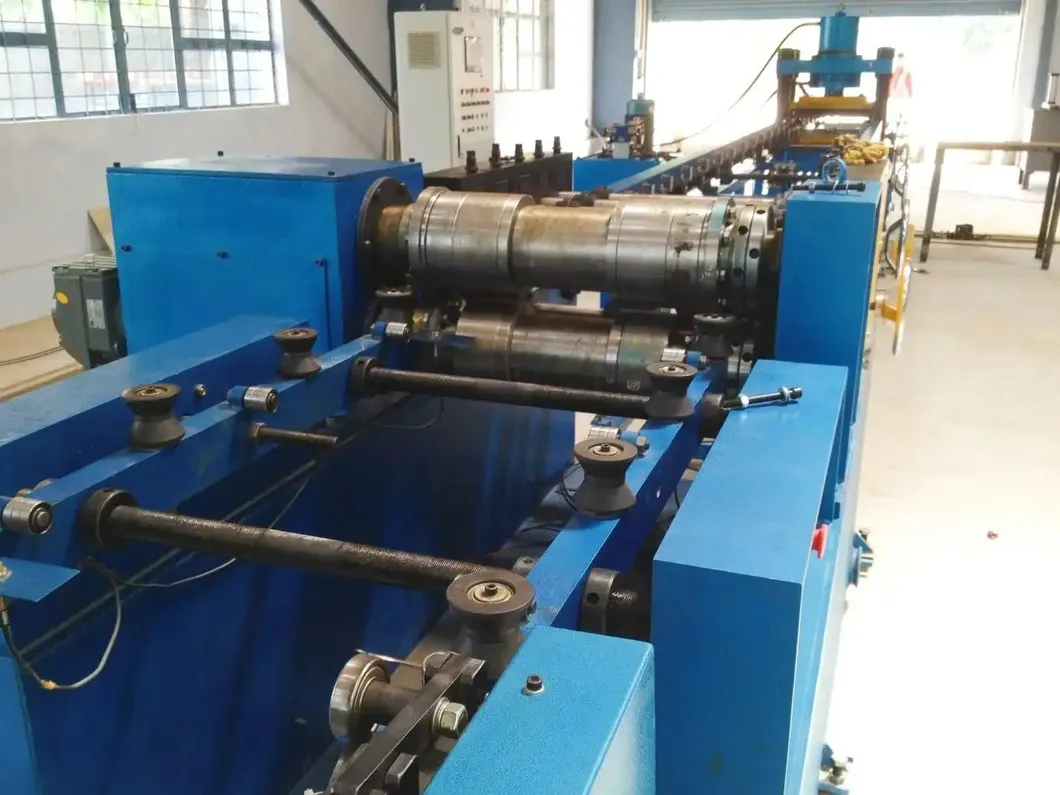

Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı 1 Döner şekillendirme istasyonu

Yuvarlanma hızı: 6-14 m/min

Düzenlenebilir basınç

Son yumruk: 315 tonluk hidrolik baskı

Yumrukların uzunluk/boyut doğruluğu için döner kodlayıcı ve servo sürücü

Düzleştirme mekanizması tek parçanın düzlüğünü sağlar

5 tonluk bir boşaltma rafına yükleme arabası ile yerleştirilen ve levhalara yuvarlanan dökülmemiş malzemeler

Müşteri talebi başına isteğe bağlı tampon çukuru

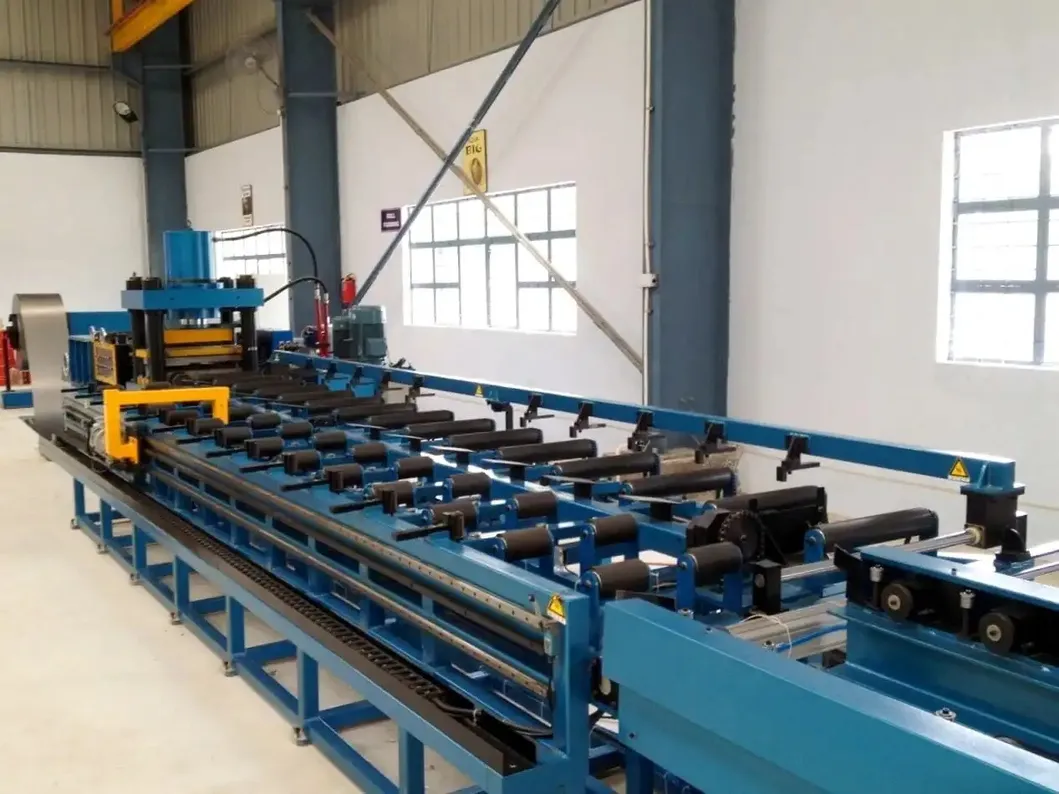

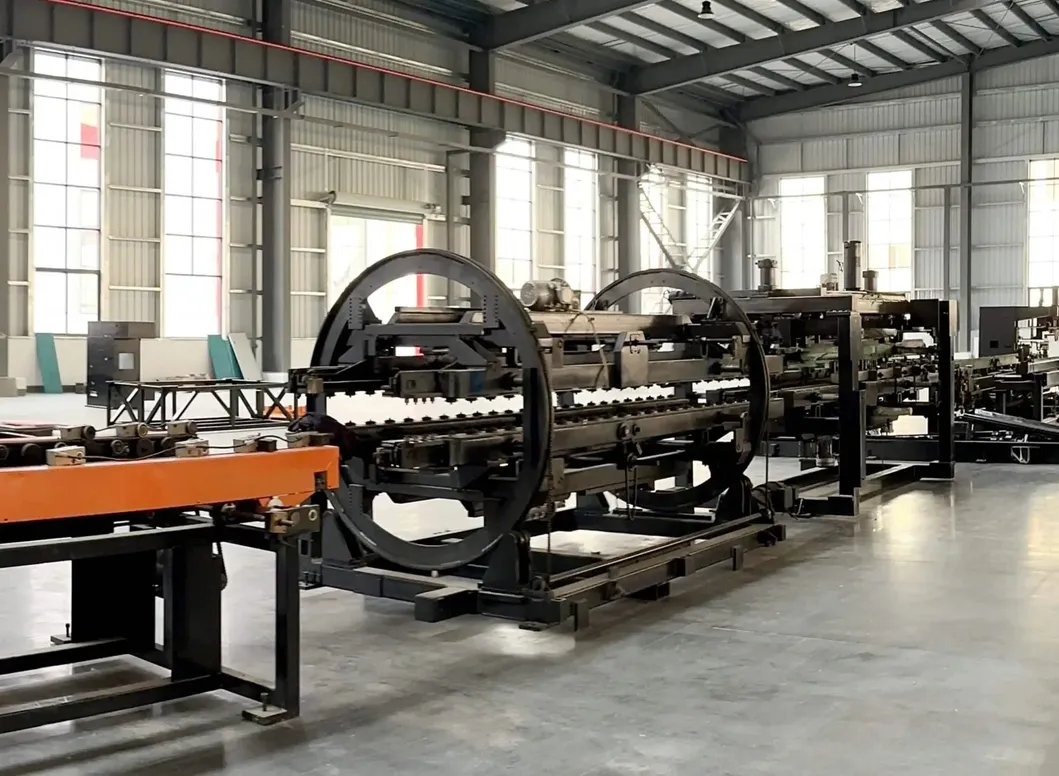

Dönüştürme ve birleşme istasyonu

Taşıma hızı: 5-15 m/min

Radyatör yüzgeçlerinin 180° çevirilmesi

Dönüştürme cihazı: Dönüştürme raf, dönüştürme raf, aktarma sistemi, dönüştürme cihazı, itme cihazı vb.

İlk levha önceden ayarlanmış konuma ulaşır → karşı konveyör rafına çevirildi

İkinci levha önceden ayarlanmış konuma ulaşır → itme cihazı ilk levha üzerine taşır, birleşimi tamamlar		 Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı 2
Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı 3 Çift başlı nokta öncesi kaynak istasyonu

İki set nokta kaynak basınç cihazı

Güç: 60 KVA

Dönüştürme ve montaj sonrası, pre-nokta kaynak makinesi çok noktalı kaynak için iş parçalarını hizalar ve sabitler

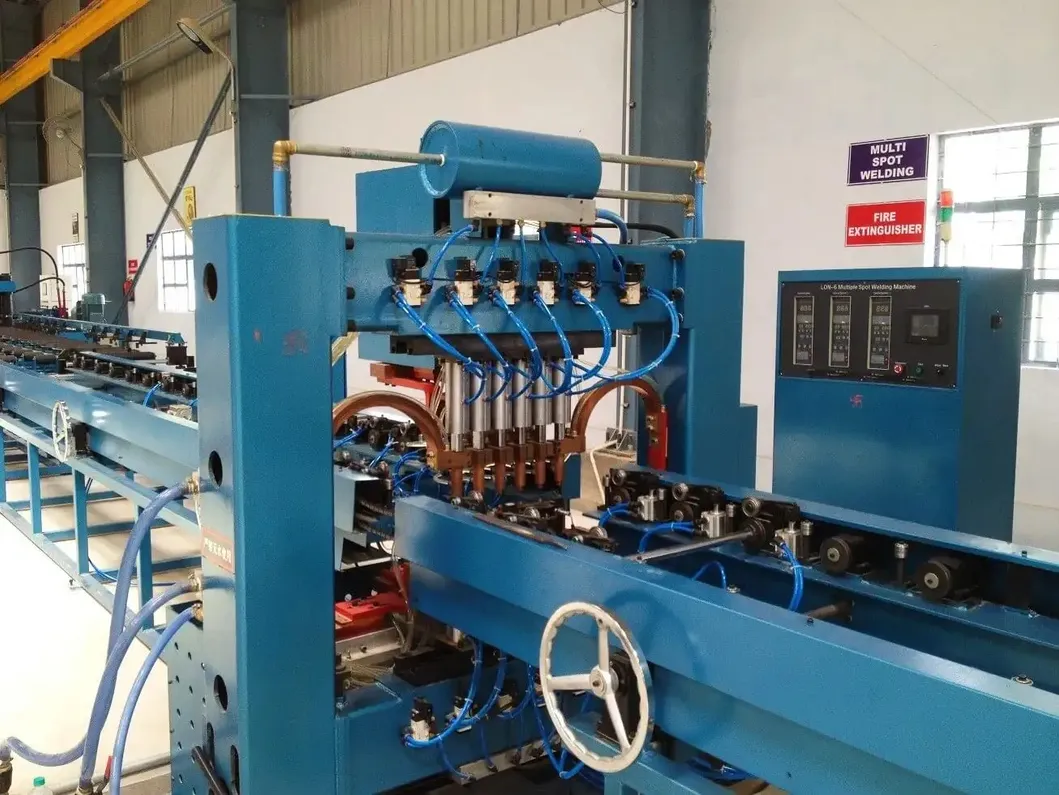

Gantry çok noktalı kaynak istasyonu

12 adet nokta kaynak basınç cihazı seti

Çift başlı kaynak başlığı, 6 nokta/sıra

Değişimsel güç kaynakları: 12 set

Güç: 12 * 50 KVA

Verimliliği artırmak için çift sıra kaynak		 Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı 4

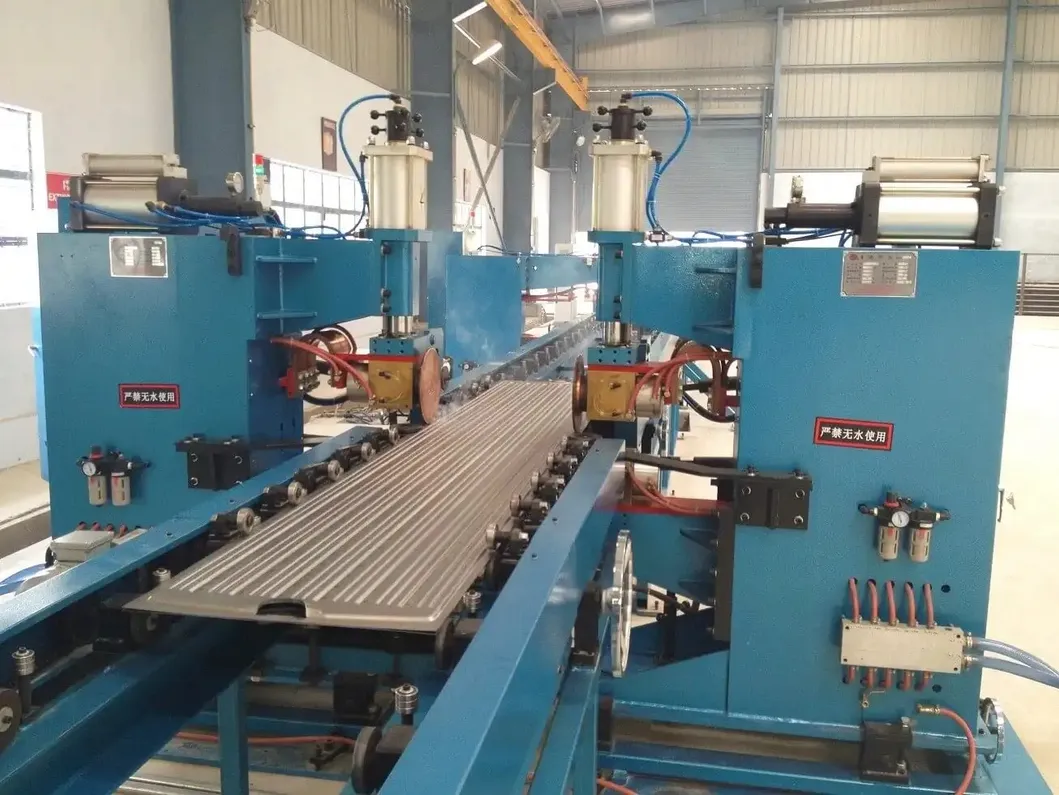

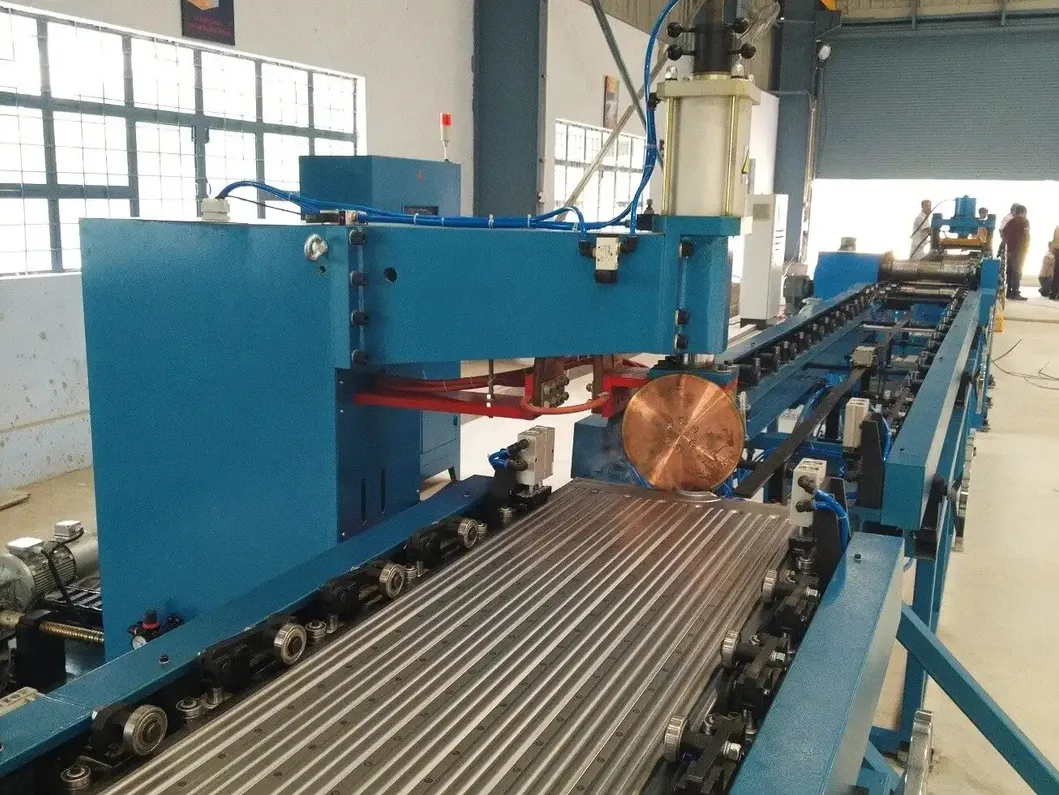

Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı 5 Çift taraflı dikiş kaynak istasyonu

Simetrik olarak düzenlenmiş iki seri dikiş kaynak makinesi

4 seri dikiş kaynak basınç kafaları

Değişken frekanslı kaynak güç kaynaklarının 2 seti

Güç: 2 * 160 KVA

En yüksek basınç: 12,000 N

Farklı aktarım mekanizması

Dikiş kaynak hızı: 0-2.8 m/min
Yontma kesme ve düzeltme istasyonu

Makine kutusu, tahrik cihazı, kesme cihazı, kenar ezme mekanizması, düzeleme mekanizması, elektronik kontrol sistemi, pnevmatik sistem vb.

Dökme kesme diski her iki tarafını da kesiyor; alaşımlı alet çelikten yapılmış kesme diski (darbelere dayanıklı, aşınmaya dayanıklı, uzun kullanım ömrü)

Dökme kesme hızı: 2-6 m/min

Sürücü gücü: 4 kW		 Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı 6

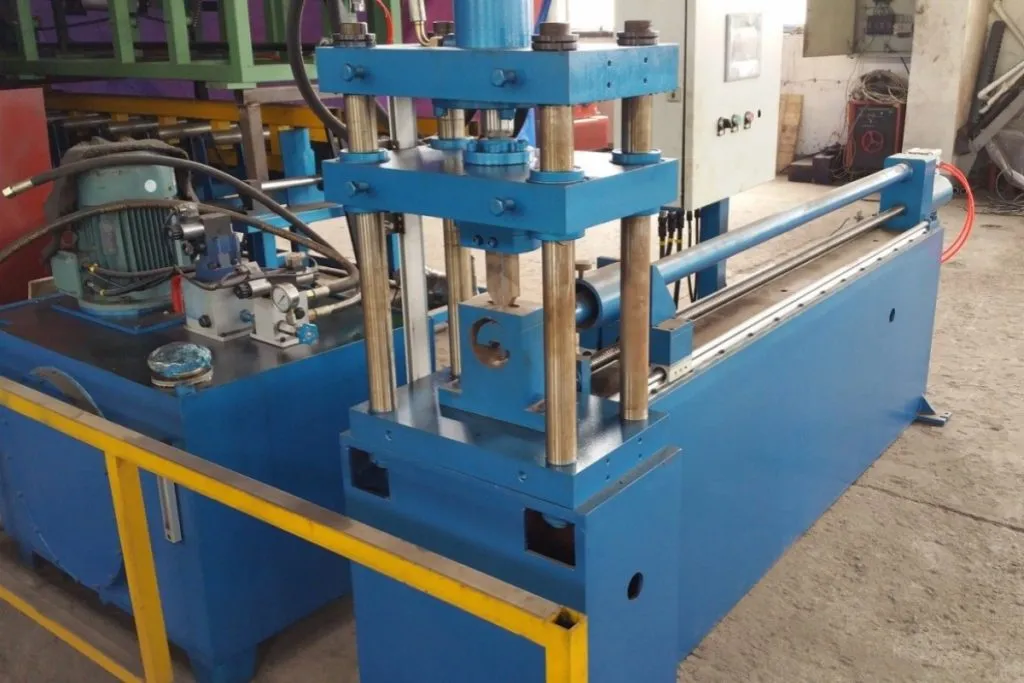

Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı 7 Son yumruklama istasyonu

Altından, kaldırma mekanizmasından, delme çerçevesinden, delme matrasından, delme silindirinden, kaldırma silindirinden ve hidrolik istasyondan oluşur

Kenar düzeni ve tutarlılığı sağlamak için gevşek uçları kesmek için kullanılır

Bıçaklama kuvvetini azaltmak için bıçaklı kenarlı bir matrisle yumruklama

Bıçaklama makinesi basıncı: 160 T
Son argon yay kaynak istasyonu

Simetrik olarak düzenlenmiş 2 set ekipman

İş parçasının ön ucunu kaynak için 1 set, iş parçasının arka ucunu kaynak için 1 set

Panasonic argon ark kaynak güç kaynaklarının 4 seti

Akım aralığı: 5-315 A

Kaynak hızı: 300-600 mm/min		 Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı 8

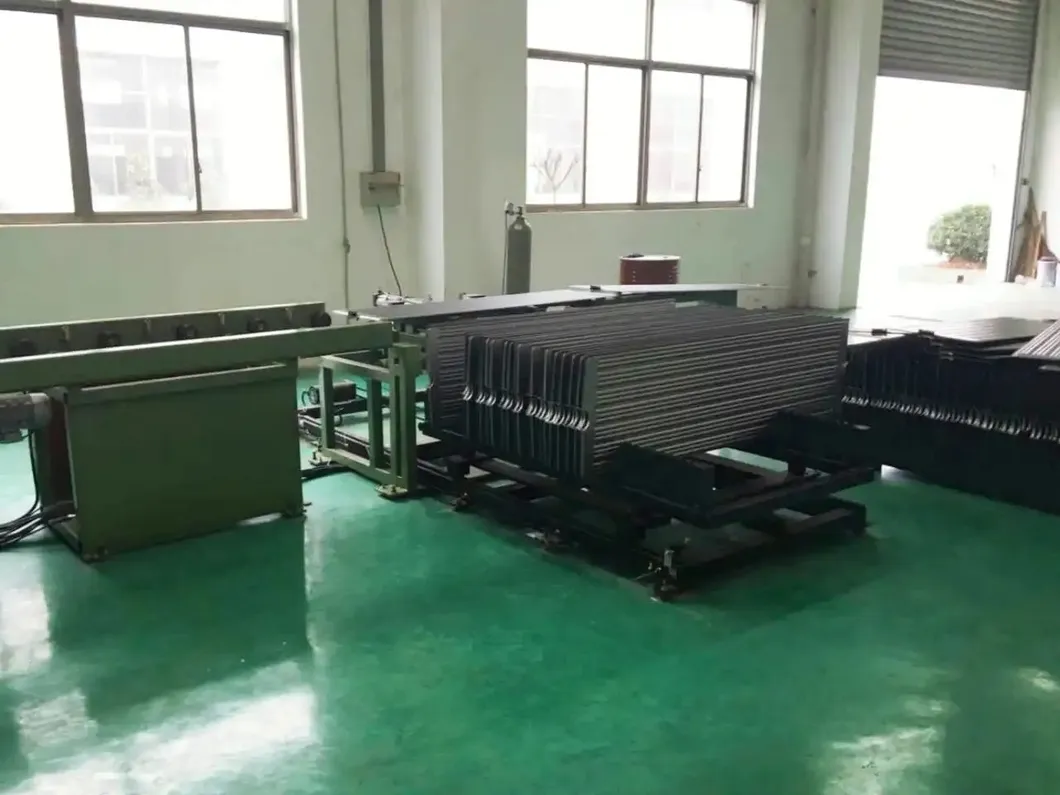

Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı 9 Paletleme istasyonu

Paletleme rafı başına depolama miktarı: 40 adet

Palet aralığı: 45 mm

Yakalama yöntemi: Silindir sıkıştırma malzemesi, rakta yerleştirmek için tutma 90° döner

Malzeme arabası çalışma yöntemi: Servo basamak hareketi, 1 parça yerleştirildikten sonra bir sonraki konuma taşınır, raf dolu olduğunda manuel arabanın değiştirilmesi



İsteğe bağlı aksesuar makineleri

Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı 10 Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı 11 Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı 12 Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı 13

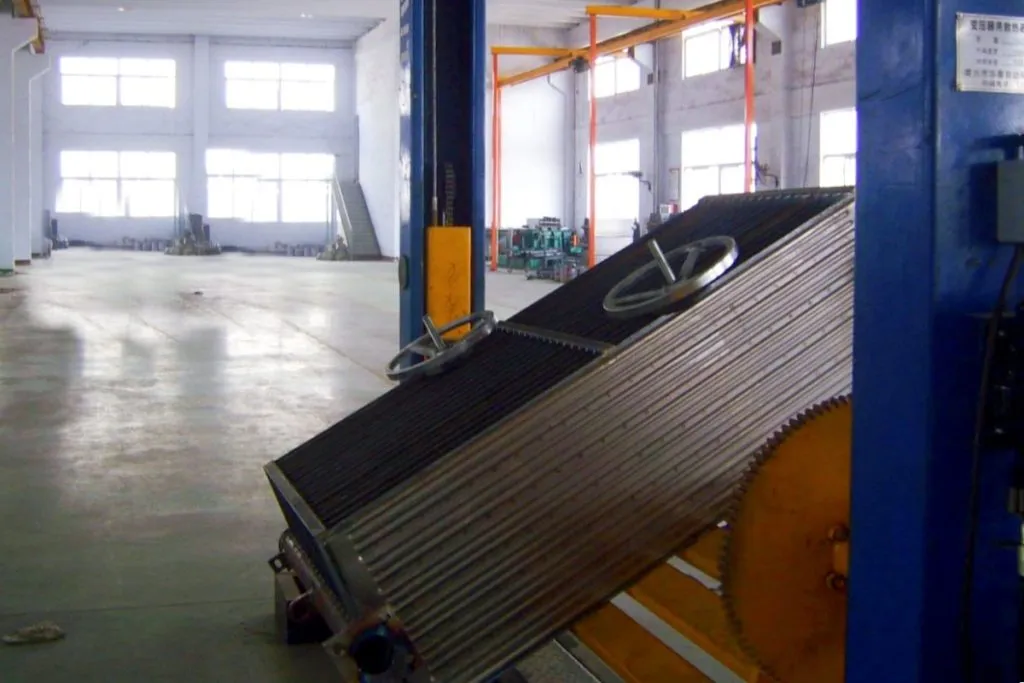

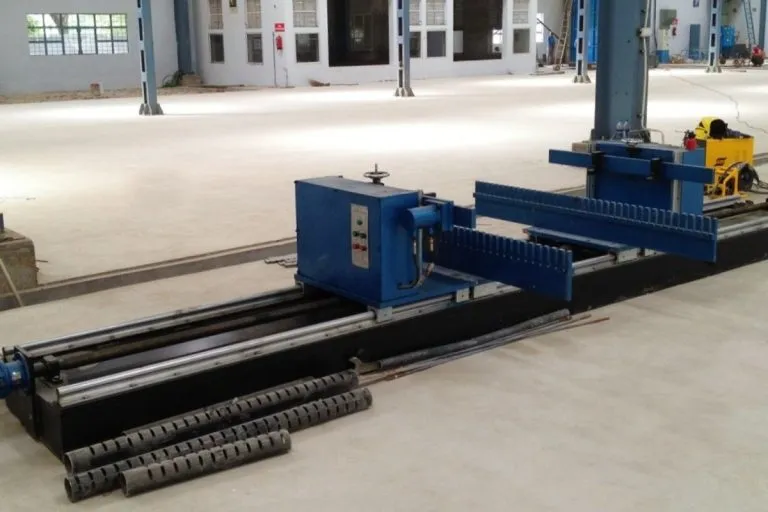

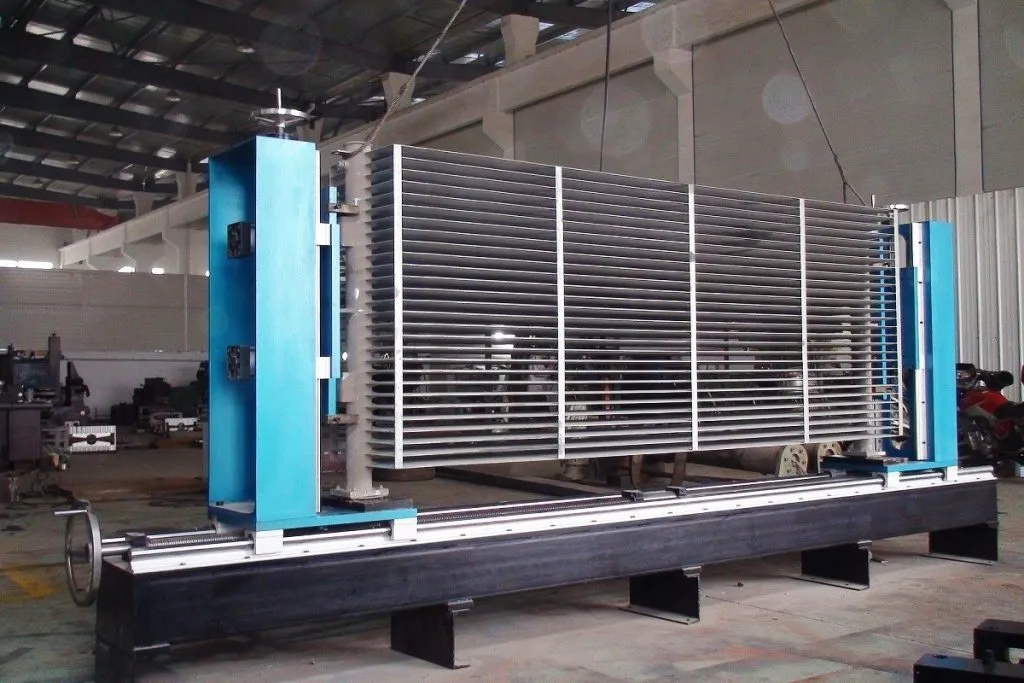

Başlık boru delme makinesi Montaj Ayarları Flens kaynak masası Saldırma montajı için masayı çevir
Header Punch Machine, bir boruda (maksimum 40 panel) 40 yuvarlak çift oluşturmak için otomatik olarak indekslenir.Dahili destek, yumruklama sırasında deformasyonu önlerBir yumruk için döngü süresi: ~6 saniye. Yatay Montaj Yapısı, radyatör panellerinin başlık borularına monte edilmesine yardımcı olur. Paneller Otomatik Yükleme Makinesi'nde bir raf yapısına yerleştirilir ve daha sonra yapıya yerleştirilir.Bir ucunun uzunluğu elle ayarlanır., diğer ucu ise demir kaynak için tutmak ve konumlandırmak için hidrolik bir baskı kullanır. Elektrikli flens montajı, montaj flenslerini radyatör merkezi çizgisine doğru hizalamak için tasarlanmıştır.Üretim değişiklikleri için hızlı yeniden yapılandırma sağlarServo motor konumlandırması hassas montajları sağlar. Güçlü dönüş cihazı, baş borusunu bir taraftan kaynakladıktan sonra, radyatör montajı için radyatör elemanlarını döndürmek için tasarlanmıştır, daha sonra radyatörü diğer taraftan kaynaklamak için döndürür.



Diğer bilgiler

Ürün Ayrıntıları Teknik Hizmetler
Trintfar At Transformörü Radyatör Fin Üretim hattı uluslararası standartları karşılıyor ve daha ekonomik ve rekabetçi bir fiyat sunuyor. Müşteri odaklılığına bağlı kalın ve şirketinize kurulum, devreye girme, eğitim ve bakım gibi kapsamlı satış öncesi ve satış sonrası hizmetler sağlayın.

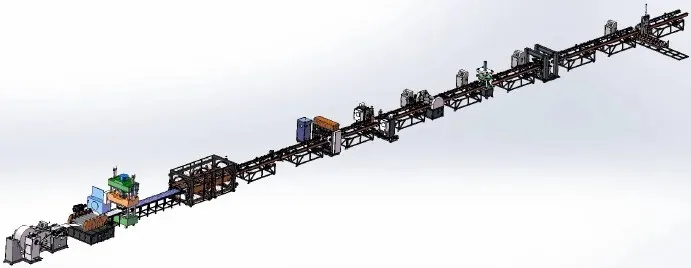

Tamamen Otomatik Transformör Radyatör Fin Üretim HattıLayout Şeması

Satış öncesi hizmet: Sözleşme imzalanmadan önce, şirket müşterilere çeşitli üretim süreci çözümleri ve ekipmanlar için teknik danışmanlık hizmetleri sunar.

Kurulum ve işletmeye başlatma: Sözleşmeye göre, şirketimiz ekipmanları kullanıcı tarafından belirlenen kurulum yerine belirlenen süre içinde güvenli bir şekilde taşıyacak.ve teknik servis mühendislerini yerleştirmek için gönderin.. Kullanıcının temel kurulum ve devreye girme yedek parçaları olduğunda, teknik servis mühendisi, kullanıcının kullanması için makineyi kurar ve hata ayıklar.kurulum ve devreye girme alanı ortamının düzenli olmasını sağlamak, temiz ve düzenli.

Satış sonrası Eğitim: Şirket, alıcının tesisinde veya satıcının eğitim merkezinde ücretsiz teknik eğitim (5 gün minimum) sunar.

  • - Yazılım kullanımını kontrol edin
  • - Güçlendirme / kapatma prosedürleri
  • - Panel ve yazılım parametresi ayarları
  • -Makinelerin Temel Temizlenmesi ve Bakımı
  • - Genel donanım arızalarını ele almak
  • - İşletim önlemleri

Ekipmanın bakımı

  • - Son kabulden sonra bir yıllık garanti;
  • - Müşteri hizmetleri yanıt süresi 24 saat içinde;
  • -Ücretli onarımlar garanti süresinden sonra sağlanır.
Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı 14
Üretim Sonuçları
Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı 15


Ekipman konfigürasyonu listesi

- Hayır. Adı Model Qty Birim
1 Otomatik açma makinesi FJJ-0-0 1 Çizgi
2 Dökme biçimlendirme kıl makinesi CXJ-0-0 1 Çizgi
3 Dönüştürme ve montaj makinesi FZJ-0-0 1 Çizgi
4 Çift başlı nokta öncesi kaynak makinesi DN60-2C 1 Birim
5 12 başlı gantry nokta kaynak makinesi LM-12C 1 Birim
6 Çift taraflı dikiş kaynak makinesi 2*FVM160-2C 1 Birim
7 Dökme ve düzeltme makinesi JPJ-0-0 1 Birim
8 Ucuçta yumruklama makinesi CQJ-0-0 1 Birim
9 Son argon yay kaynak makinesi YHH-4C 2 Birim
10 Bitmiş ürün yığma makinesi MDJ-0-0 1 Birim
11 Taşıyıcı raf SSJ-0-0 10 Birim

Kontrol sistemi Listesi

Pnömatik Hava saldırısı.
Kontrol Mitsubishi veya Siemens.
Servo Sistemleri Yaskawa
Doğrusal rulmanlar ve aktüatörler THK
Hidrolik Yuci
Elektrikli Schneider, Siemens
