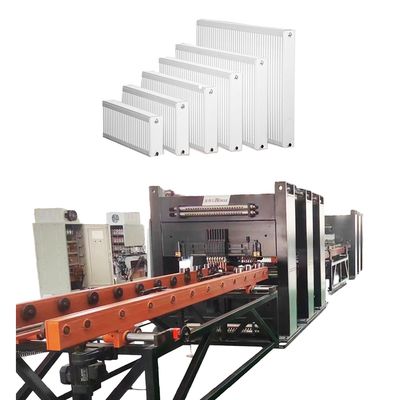

Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı

Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı
Cooling Corrugated Fin Walls Distribution Power Transformer Oil Immersed Radiator Fin Automatic Welding Production Line
Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı

Büyük resim :  Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: Trintfar
Sertifika: CE
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1
Fiyat: 10000~80000
Ambalaj bilgileri: Ahşap parantez/ahşap kasalar
Teslim süresi: 90~120
Ödeme koşulları: L/C, D/A, D/P, T/T
İletişim

Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı

Açıklama
Kapasite Yapılandırması: 60 pc/s (2M ürünlere göre) Operatörler: 1 kişi
Ekipman Alanı: 65m*6.5m*2m (l*w*h) Ekipman Güç Dağıtım: 330KVA

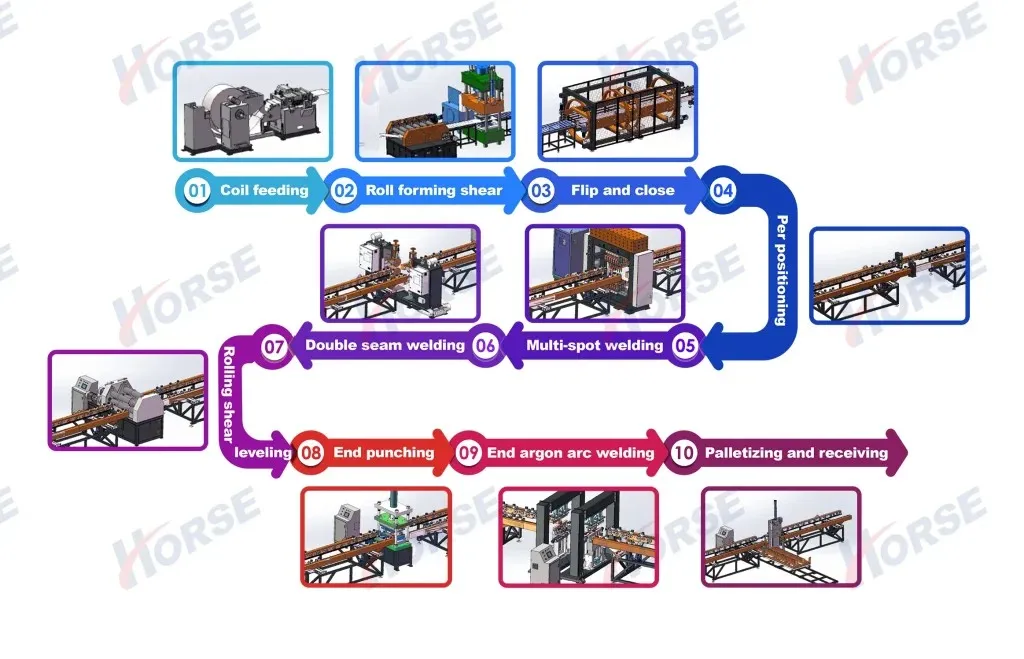

İş Akışı

Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı 0

İş akışı: Rulo açma→rulo şekillendirme→ hidrolik pres→ çevirme → çoklu punta kaynağı→ kenar dikiş kaynağı → baş kaynağı → kenar kesme → baş kesme → nihai ürün → otomatik panel istifleme makinesi
Ana ekipmanlar

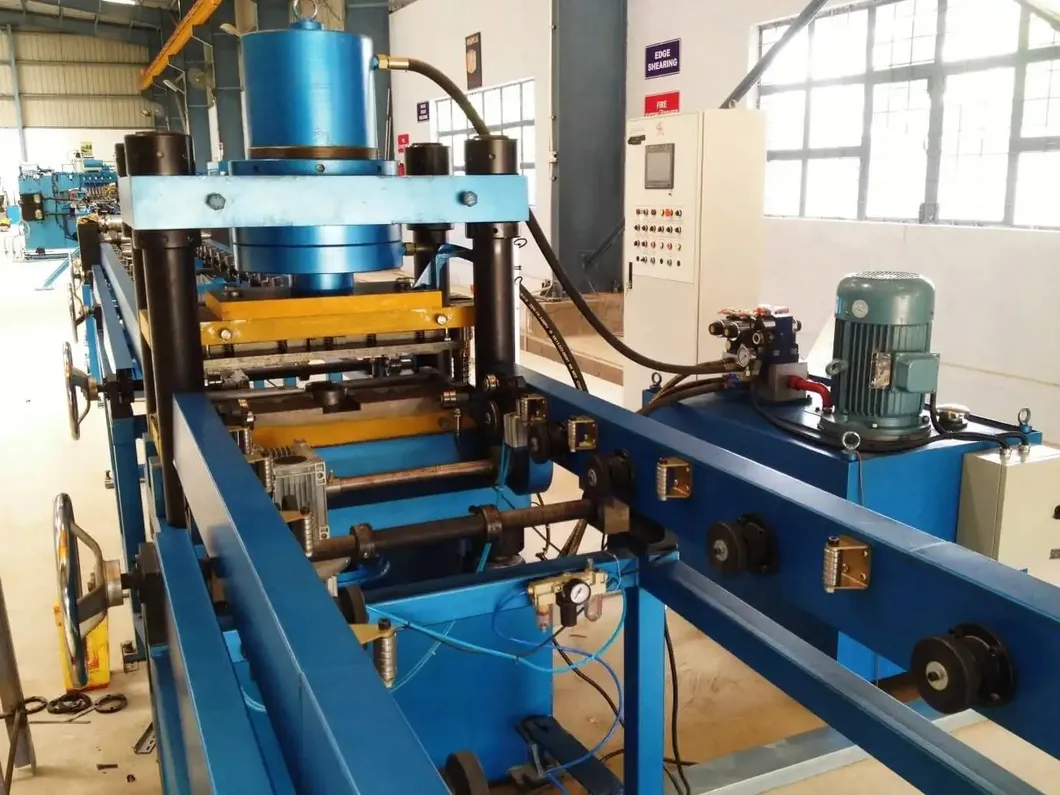

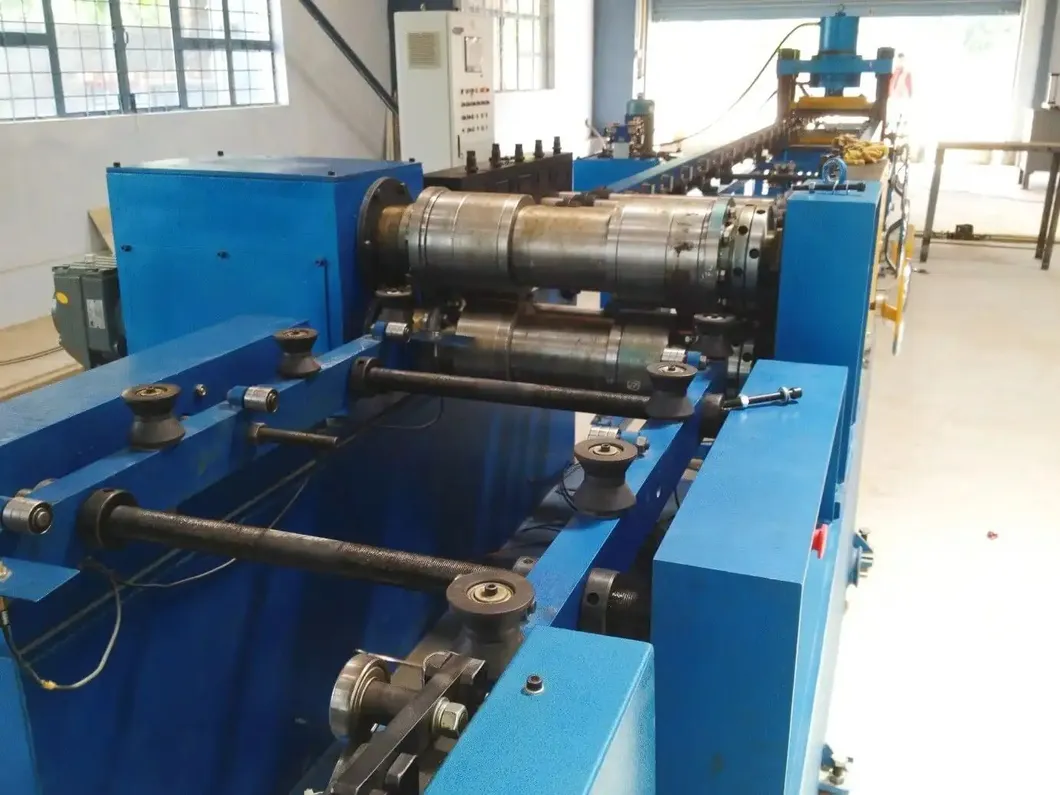

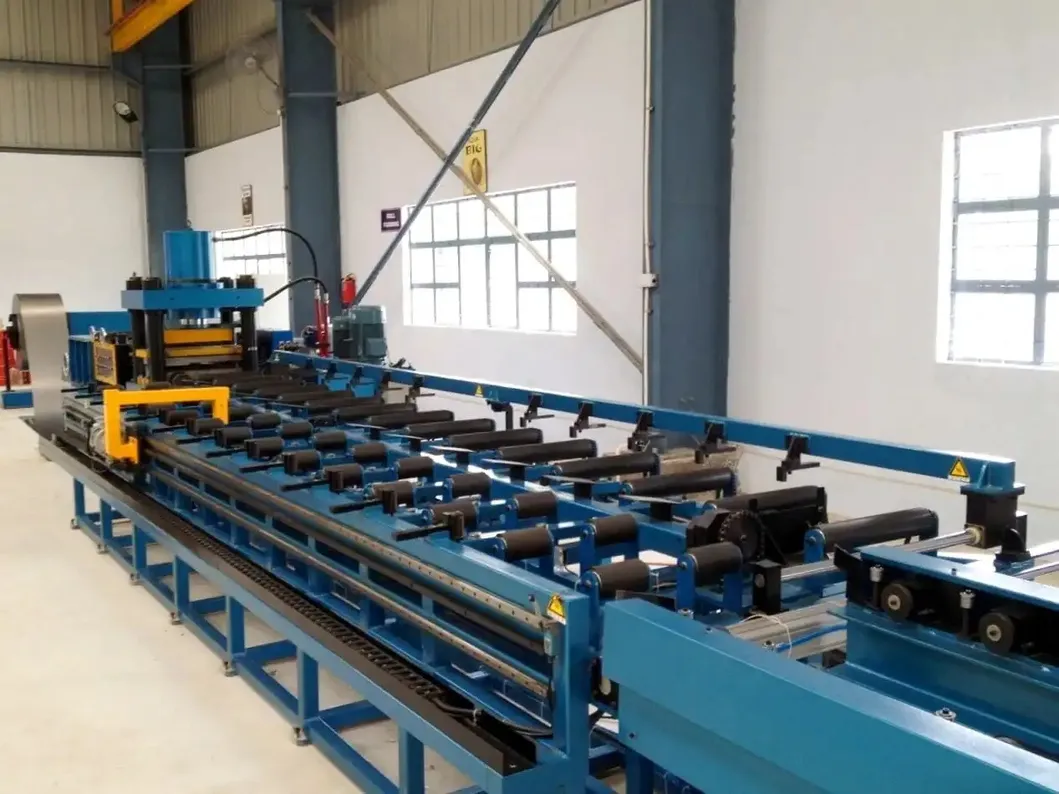

Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı 1 Rulo şekillendirme istasyonu

Rulo hızı: 6-14 m/dak

Ayarlanabilir basınç

Uç zımbası: 315 tonluk hidrolik pres

Kanatların uzunluk/boyut doğruluğu için döner kodlayıcı ve servo sürücü

Düzleştirme mekanizması, tek parça düzlüğünü sağlar

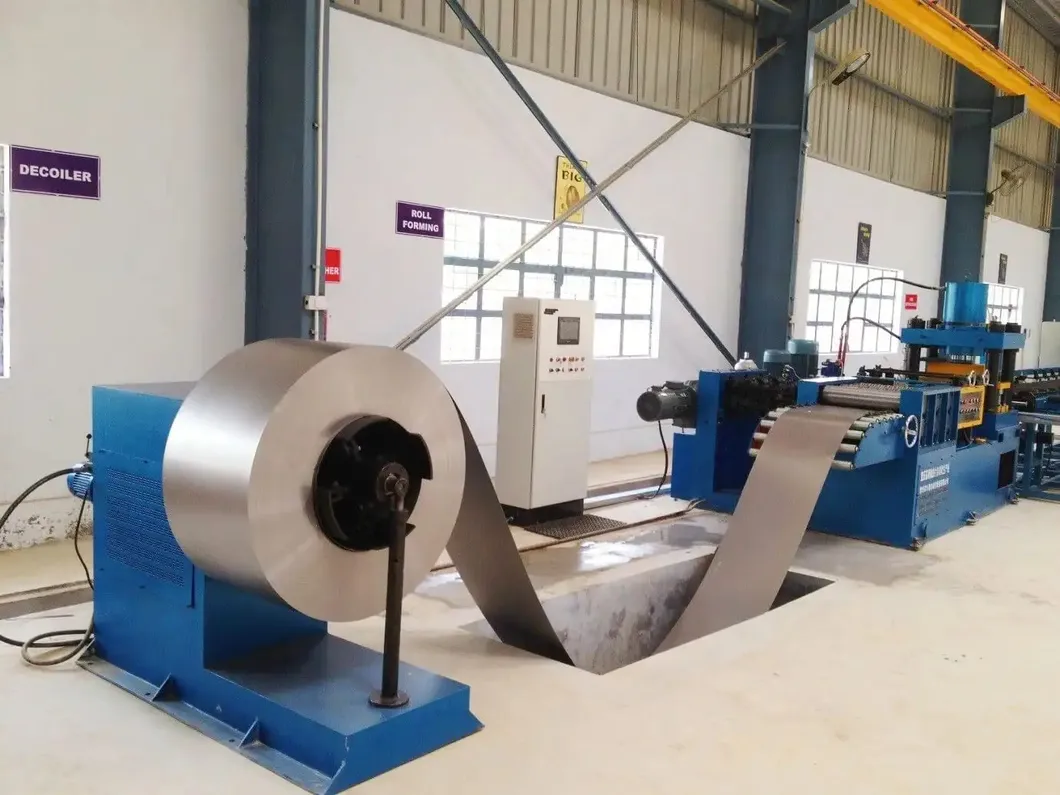

Açılmış malzeme, yükleme arabası aracılığıyla 5 tonluk boşaltma rafına yerleştirilir ve levhalar halinde yuvarlanır

Müşteri talebine göre isteğe bağlı tampon çukuru

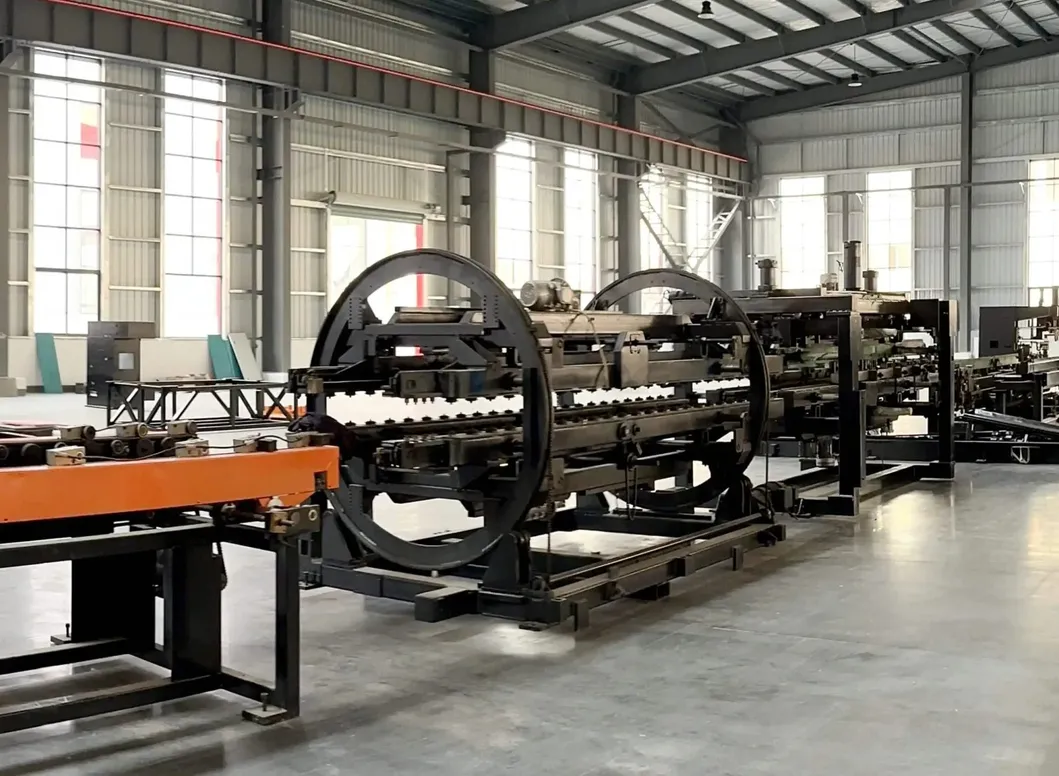

Çevirme ve birleştirme istasyonu

Taşıma hızı: 5-15 m/dak

Radyatör kanatlarının 180° çevrilmesi

Çevirme cihazı: döner raf, çevirme rafı, iletim sistemi, çevirme cihazı, itme cihazı vb.

İlk levha önceden ayarlanmış konuma ulaşır → karşı taşıma rafına çevrilir

İkinci levha önceden ayarlanmış konuma ulaşır → itme cihazı onu ilk levhanın üzerine hareket ettirir, birleştirmeyi tamamlar		 Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı 2
Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı 3 Çift kafalı ön punta kaynak istasyonu

İki set punta kaynak basınç cihazı

Güç: 60 KVA

Çevirme ve montajdan sonra, ön punta kaynak makinesi, çoklu punta kaynağı için iş parçalarını hizalar ve sabitler

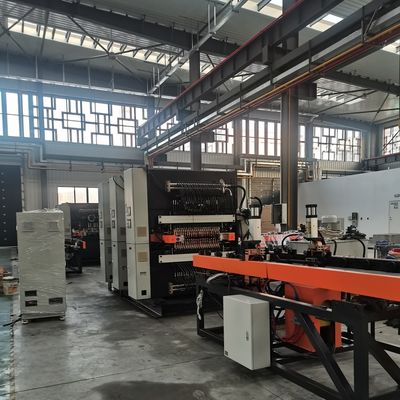

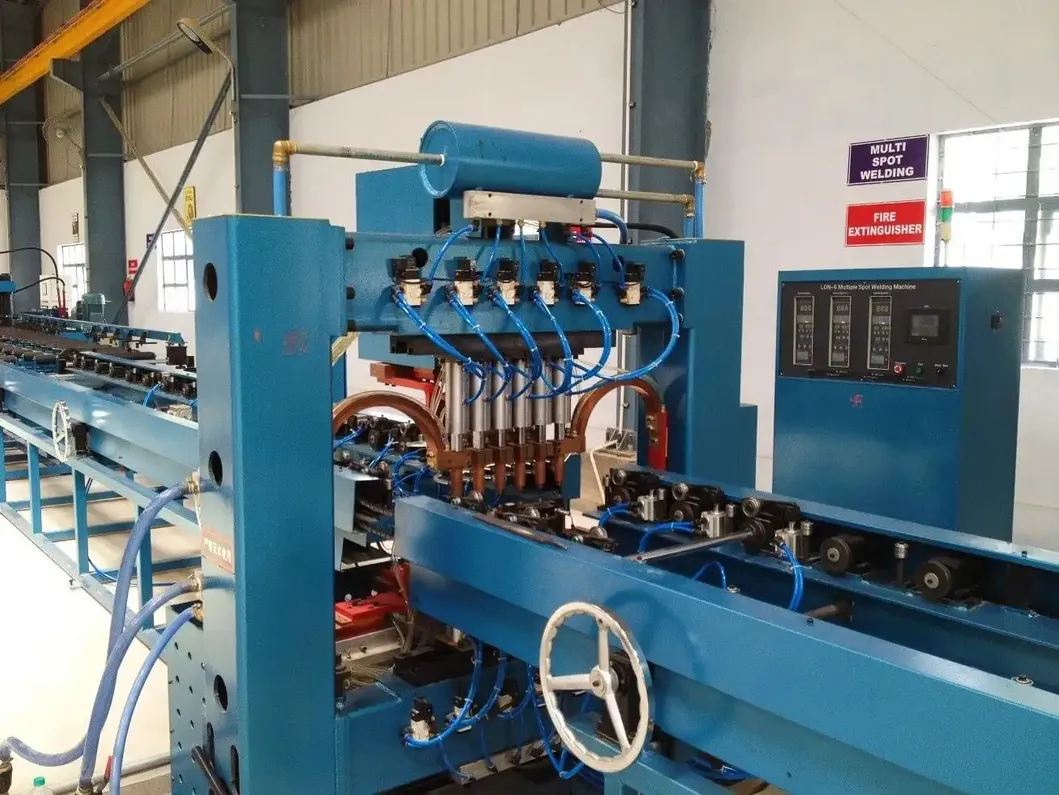

Portal çoklu punta kaynak istasyonu

12 set punta kaynak basınç cihazı

Çift kafalı kaynak başlığı, 6 nokta/sıra

AC güç kaynakları: 12 set

Güç: 12 * 50 KVA

Geliştirilmiş verimlilik için çift sıralı kaynak		 Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı 4

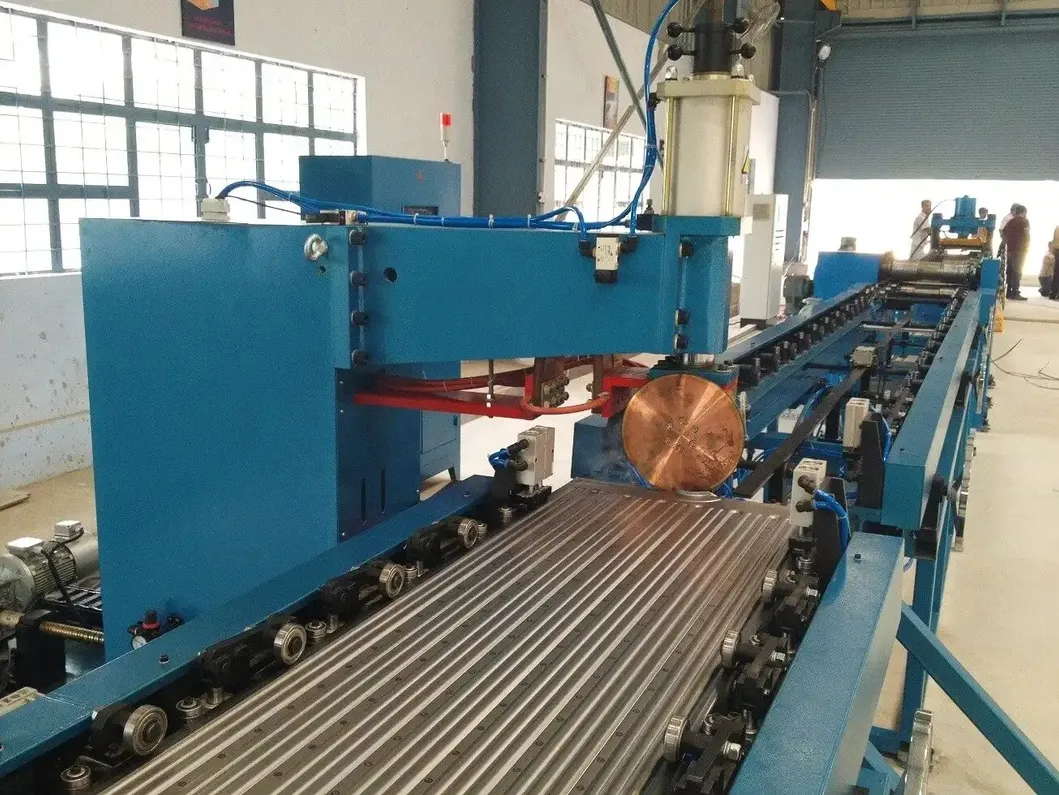

Çift taraflı dikiş kaynak istasyonu

2 set dikiş kaynak makinesi, simetrik olarak düzenlenmiş

4 set dikiş kaynak basınç kafası

2 set değişken frekanslı kaynak güç kaynağı

Güç: 2 * 160 KVA

Maksimum basınç: 12.000 N

Diferansiyel iletim mekanizması

Dikiş kaynak hızı: 0-2.8 m/dak
Rulo kesme ve düzleştirme istasyonu

Makine kutusu, tahrik cihazı, kesme cihazı, kenar ezme mekanizması, düzleştirme mekanizması, elektronik kontrol sistemi, pnömatik sistem vb.'den oluşur.

Rulo kesme diski her iki tarafı keser; kesici disk alaşımlı takım çeliğinden yapılmıştır (darbeye dayanıklı, aşınmaya dayanıklı, uzun hizmet ömrü)

Rulo kesme hızı: 2-6 m/dak

Tahrik gücü: 4 kW		 Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı 5

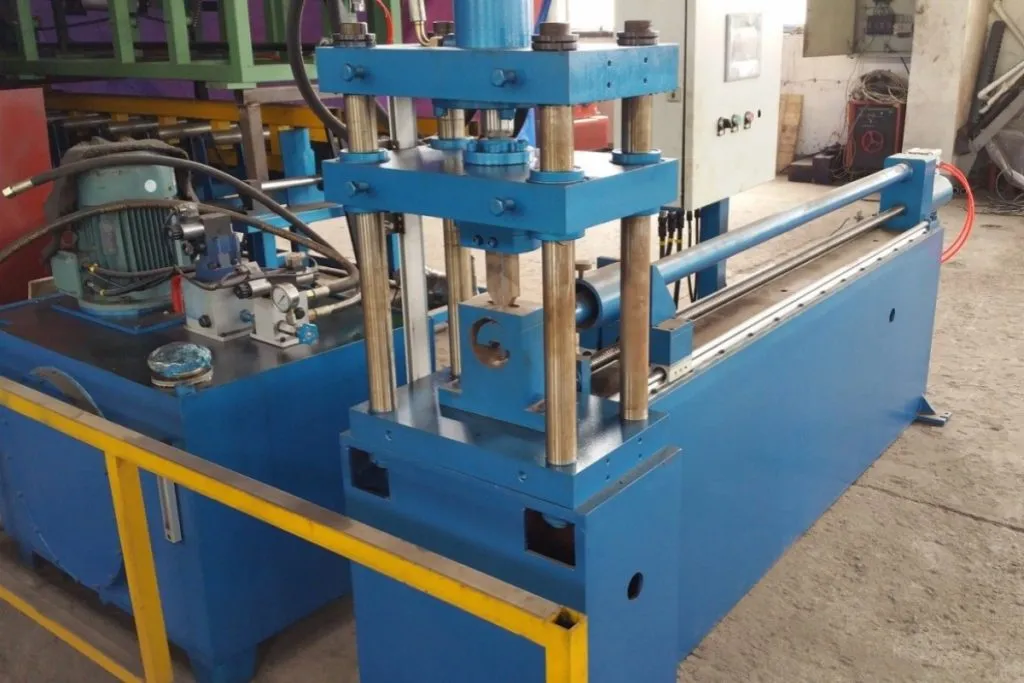

Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı 6 Uç zımbalama istasyonu

Taban, kaldırma mekanizması, zımbalama çerçevesi, zımbalama kalıbı, zımbalama silindiri, kaldırma silindiri ve hidrolik istasyondan oluşur

Kenar hizalamasını ve tutarlılığını sağlamak için gevşek uçları kesmek için kullanılır

Zımbalama kuvvetini azaltmak için eğimli kenarlı zımbalama kalıbı

Zımbalama makinesi basıncı: 160 T
Uç argon ark kaynak istasyonu

2 set ekipman, simetrik olarak düzenlenmiş

1 set iş parçasının ön ucunu kaynaklamak için, 1 set iş parçasının arka ucunu kaynaklamak için

4 set Panasonic argon ark kaynak güç kaynağı

Akım aralığı: 5-315 A

Kaynak hızı: 300-600 mm/dak		 Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı 7
Paletleme istasyonu

Paletleme rafı başına depolama miktarı: 40 adet

Palet aralığı: 45 mm

Kavrama yöntemi: Silindir malzemeyi kelepçeler, tutucu rafa yerleştirmek için 90° döner

Malzeme arabası çalışma yöntemi: Servo kademeli hareket, 1 parça yerleştirdikten sonra bir sonraki konuma hareket eder, raf dolduğunda manuel araba değişimi



İsteğe bağlı aksesuar makineleri

Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı 8 Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı 9 Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı 10

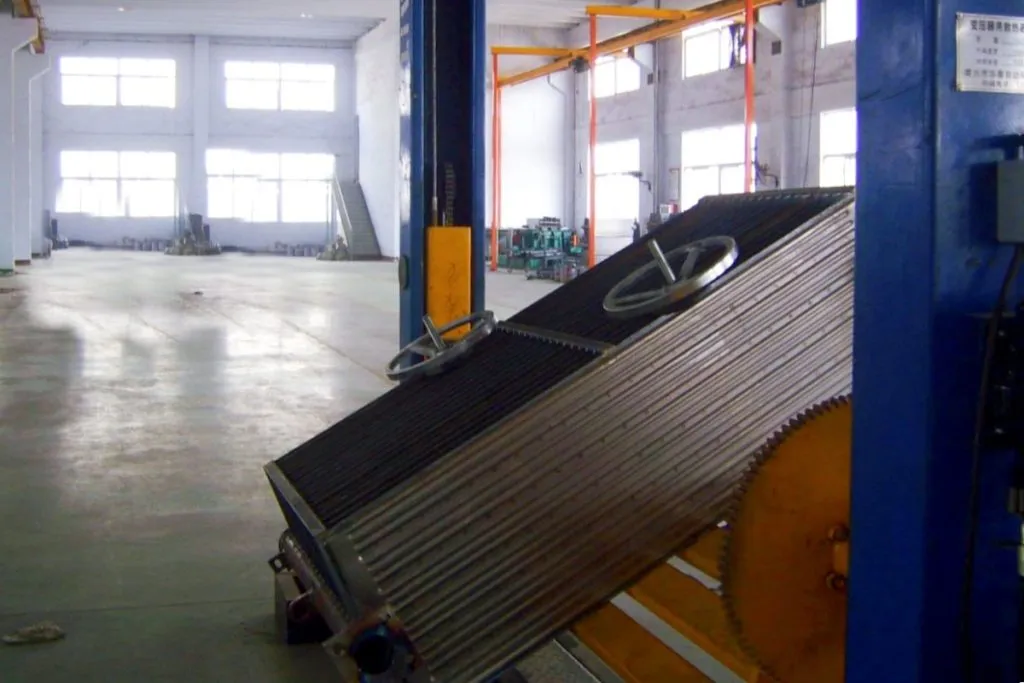

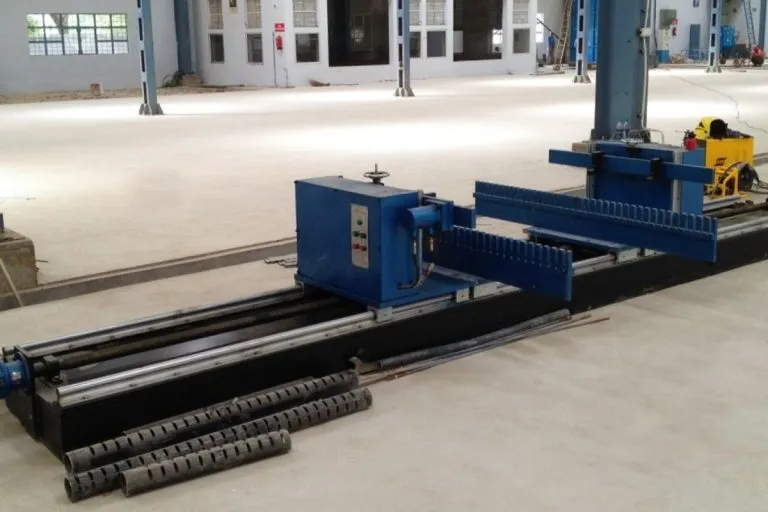

Başlık borusu zımbalama makinesi Montaj Fikstürü Flanş kaynak masası Montaj kaynağı için çevirme masası
Başlık Zımba Makinesi, bir boru üzerinde (maksimum 40 panel) 40'a kadar yuva çifti oluşturmak için otomatik olarak indeksler. Boru, panel başına 2 özel şekilli dikdörtgen yuva ile kesilir. İç destek, zımbalama sırasında deformasyonu önler. Zımba başına döngü süresi: ~6 saniye. Yatay Montaj Fikstürü, radyatör panellerini başlık borularına monte etmeye yardımcı olur. Paneller, Otomatik İstifleme Makinesinde ve ardından fikstüre bir raf fikstürüne yerleştirilir. Bir uç uzunluk için manuel olarak ayarlanırken, diğer uç, zımba kaynağı için tutmak ve konumlandırmak için hidrolik bir pres kullanır. Motorlu flanş montaj fikstürü, radyatör merkez hattı üzerindeki montaj flanşlarını doğru bir şekilde hizalamak için tasarlanmıştır. Panel uzunluğu ve montaj derinliği için motorlu ayarlamalarla, üretim değişiklikleri için hızlı yeniden yapılandırmaya olanak tanır. Servo motor konumlandırması, hassas montajlar sağlar. Motorlu çevirme fikstürü, radyatör elemanlarını radyatör montajı için çevirmek üzere tasarlanmıştır, bir taraftan başlık borusunu kaynakladıktan sonra, radyatörü diğer tarafı kaynaklamak için çevirin.



Diğer bilgiler

Ürün Detayları Teknik Servisler
Trintfar Horse Transformatör Radyatör Kanat Üretim Hattı, uluslararası standartları karşılar ve daha ekonomik ve rekabetçi bir fiyat sunar. Müşteri odaklılığa bağlı kalın ve şirketiniz için kurulum, devreye alma, eğitim ve bakım gibi kapsamlı satış öncesi ve satış sonrası hizmetler sağlayın.

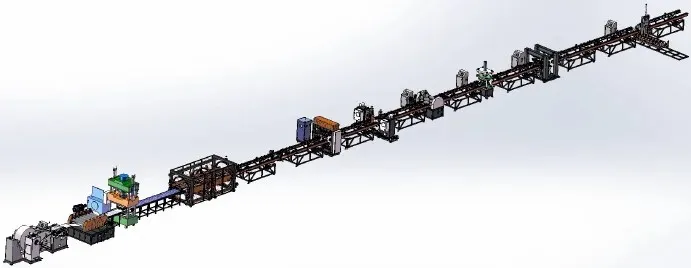

Tam Otomatik Transformatör Radyatör Kanat Üretim Hattı Düzen Şeması

Satış öncesi hizmet: Sözleşmeyi imzalamadan önce, şirket müşterilere çeşitli üretim süreci çözümleri ve ekipman için teknik danışmanlık hizmetleri sağlar.

Kurulum ve devreye alma: Sözleşmeye göre, şirketimiz ekipmanı, kullanıcının belirlediği kurulum yerine belirtilen süre içinde güvenli bir şekilde taşıyacak ve yerinde kurulum için teknik servis mühendisleri gönderecektir. Kullanıcının temel kurulum ve devreye alma yedek parçaları olduğunda, teknik servis mühendisi makineyi kullanıcı için kuracak ve devreye alacak, kurulum ve devreye alma saha ortamının düzenli, temiz ve düzenli olmasını sağlayacaktır.

Satış Sonrası Eğitim: Şirket, alıcının yerinde veya satıcının eğitim merkezinde ücretsiz teknik eğitim (en az 5 gün) sunmaktadır. Temel konular şunlardır:

  • -Kontrol yazılımı kullanımı
  • -Açma/kapama prosedürleri
  • -Panel ve yazılım parametre ayarları
  • -Temel makine temizliği ve bakımı
  • -Yaygın donanım arızalarını giderme
  • -Çalışma önlemleri

Ekipman bakımı

  • -Nihai kabulden sonra bir yıl garanti;
  • -Müşteri hizmetleri yanıt süresi 24 saat içinde;
  • -Garanti süresi dolduktan sonra ücretli onarımlar sağlanır.
Soğutma Gürültülü Fin Duvarlar Dağıtım Güç Transformörü Yağ Daldırılmış Radyatör Fin Otomatik kaynak üretim hattı 11
Üretim Sonuçları


Ekipman Yapılandırma Listesi

Hayır Adı Model Miktar Birim
1 Otomatik açma makinesi FJJ-0-0 1 Set
2 Rulo şekillendirme kesme makinesi CXJ-0-0 1 Set
3 Çevirme ve montaj makinesi FZJ-0-0 1 Set
4 Çift kafalı ön punta kaynak makinesi DN60-2C 1 Birim
5 Portal 12 kafalı punta kaynak makinesi LM-12C 1 Birim
6 Çift taraflı dikiş kaynak makinesi 2*FVM160-2C 1 Birim
7 Rulo ve düzleştirme makinesi JPJ-0-0 1 Birim
8 Uç zımbalama makinesi CQJ-0-0 1 Birim
9 Uç argon ark kaynak makinesi YHH-4C 2 Birim
10 Bitmiş ürün istifleme makinesi MDJ-0-0 1 Birim
11 Konveyör rafı SSJ-0-0 10 Birim

Kontrol sistemi Listesi

Pnömatik Airtac
Kontrol Mitsubishi veya Siemens
Servo Sistemleri Yaskawa
Doğrusal Rulmanlar ve Aktüatörler THK
Hidrolik Yuci
Elektrik Schneider, Siemens
